37

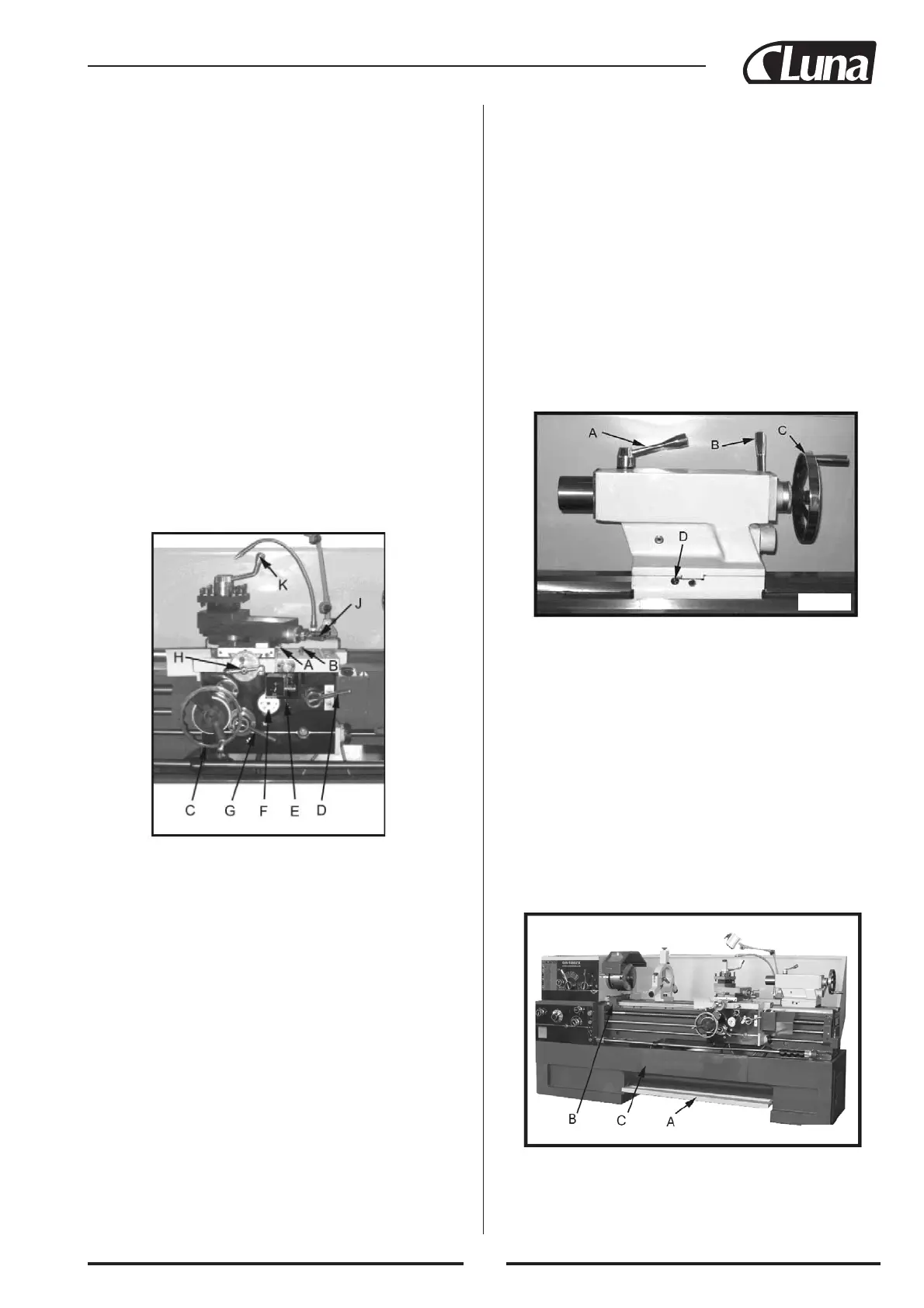

13 pav.
1. Valdymo skydelis: priekinėje suklio su griebtuvu pusėje.
Aušinimo skysčio įjungimo/išjungimo perjungiklis: (A, 12 pav.),
įjungia/išjungia aušinimo skysčio siurblį.
Maitinimo įtampos indikatorius: (D, 12 pav.), šviečia, kai įjungta te-
kinimo staklių maitinimo įtampa.
Avarinio išjungimo perjungiklis: (C, 12 pav.), paspaudus šį perjung-
iklį išjungiamos visos tekinimo staklių funkcijos. (Įspėjimas: tekinimo
staklės vis dar prijungtos prie maitinimo įtampos šaltinio). Jeigu norite
nustatyti pradinę avarinio išjungimo perjungiklio būseną, tai pasukite
perjungiklį pagal laikrodžio rodyklę.
Trumpos eigos perjungiklis: (B, 12 pav.), paspauskite ir greitai atle-
iskite, jeigu norite pasukti suklį.
2. Suklio su griebtuvu eigos pavaros perjungimo svirtelės: (F, 12
pav.), sumontuotos viršutinėje suklio su griebtuvu dalyje. Nustatykite
pageidaujamus suklio sūkius, perjungdami svirteles kairėn arba
dešinėn.
3. Eigos varžto/padavimo strypo eigos krypties perjungimo svirtelė:
(E, 12 pav.), sumontuota suklio su griebtuvu kairėje apatinėje dalyje.
Šia svirtele perjungiama padavimo eigos kryptis. (Įspėjimas: neperjun-
kite svirtelės, kai tekinimo staklės sukasi.)
Padavimo/žingsnio perjungiklio svirtelė: (H, 12 pav.), sumontuota
priekinėje suklio su griebtuvu dalyje. Naudojama sriegimo arba pada-
vimo režimo nustatymui.
4. Šliaužiklio užrakto svirtelė: (neparodyta), sumontuota galinėje šli-
aužiklio dalyje. Pasukite svirtelę pagal laikrodžio rodyklę šliaužiklio
įtvirtinimui, arba prieš laikrodžio rodyklę įtvirtintos būsenos išjungi-
mui.
5. Skersinio šliaužiklio užrakto svirtelė: (A, 13 pav.), sumontuota ka-
irėje skersinio šliaužiklio pusėje. Pasukite svirtelę pagal laikrodžio ro-
dyklę šliaužiklio įtvirtinimui, arba prieš laikrodžio rodyklę įtvirtintos
būsenos išjungimui.
Vežimėlio užraktas: (B, 13 pav.), užrakto rankena sumontuota viršu-
tinėje dešinėje vežimėlio dalyje. Vežimėlio įtvirtinimui pasukite ran-
keną pagal laikrodžio rodyklę. Įtvirtintos būsenos išjungimui pasukite
rankeną prieš laikrodžio rodyklę.
(Įspėjimas: prieš vežimėlio perslinkimą reikia išjungti vežimėlio
užraktą; priešingu atveju gresia tekinimo staklių pažeidimo pavojus).
6. Išilginės skersinės eigos rankena: (C, 13 pav.), sumontuota pagrin-
dinės vežimėlio plokštės bloke. Jeigu norite perslinkti pagrindinės
plokštės bloką link galinio centro (dešinėn), tai sukite šią rankeną pa-
gal laikrodžio rodyklę. Jeigu norite perslinkti pagrindinės plokštės
bloką link suklio su griebtuvu (kairėn), tai sukite rankeną prieš
laikrodžio rodyklę.
7. Išilginės/skersinės padavimo eigos perjungiklio svirtelė: (E, 13
pav.), šią svirtelę galima perjungti į tris padėtis: viršutinę, vidurinę ir
apatinę. Perjungus svirtelę į viršutinę padėtį, įjungta skersinio padavi-
mo eiga. Apatinėje padėtyje įjungta išilginio padavimo eiga. Kai svir-
telė yra vidurinėje padėtyje, varžtų sriegimui galima naudoti pusveržlę.
8. Pusveržlės svirtelė: (D, 13 pav.), sumontuota pagrindinės vežimėlio
plokštės priekinėje dalyje. Naudojama sriegimui.
9. Padavimo eigos įjungimo svirtelė: (G, 13 pav.), sumontuota pagrin-
dinės vežimėlio plokštės priekinėje dalyje. Padavimo eiga įjungiama
patraukus svirtelę. Pastūmus svirtelę, padavimo eiga išjungiama.
10.Reguliuojama padavimo eigos sankaba: (F, 13 pav.), perkrovos reži-
me sankaba gali praslysti. Tokiu atveju pjovimo intensyvumą reikia
sumažinti. Pastaba: padavimo eigos sankaba sureguliuota gamykloje ir
sankabos nereikia reguliuoti. Jeigu prireiktų reguliuoti sankabą, tai atli-
kite reguliavimo procedūrą pagal pagrindinės vežimėlio plokštės prie-
kinėje dalyje esančią schemą.
11.Skersinio strypo rankena: (H, 13 pav.), sumontuota virš pagrindinės
vežimėlio plokštės bloko. Sukant šią rankeną pagal laikrodžio rodyklę,
skersinis šliaužiklis juda link galinės tekinimo staklių dalies.
12.Šliaužiklio atramos skersinė rankena: (J, 13 pav.), sumontuota šli-
aužiklio galinėje dalyje. Sukite rankeną pagal arba prieš laikrodžio ro-
dyklę šliaužiklio perslinkimui arba reikiamos padėties nustatymui.
13.Įrankių laikiklio prispaudimo svirtelė: (K, 13 pav.), sumontuota
viršutinėje įrankių laikiklio dalyje. Laikiklio atlaisvinimui pasukite
svirtelę prieš laikrodžio rodyklę, laikiklio prispaudimui pasukite svir-
telę pagal laikrodžio rodyklę.
14 pav.
15 pav.
Galinio centro įvorės prispaudimo svirtelė: (A, 14 pav.), sumontuo-
ta ant galinio centro. Jeigu norite įtvirtinti įvorę, tai pasukite svirtelę
pagal laikrodžio rodyklę. Įvorės atlaisvinimui pasukite svirtelę prieš
laikrodžio rodyklę.
14.Galinio centro prispaudimo svirtelė: (B, 14 pav.), sumontuota ant
galinio centro. Jeigu norite prispausti galinį centrą, tai pakelkite svir-
telę aukštyn. Galinio centro atlaisvinimui paspauskite svirtelę žemyn.
Jeigu galinį centrą veikia didelė apkrova, tai papildomam galinio cen-
tro įtvirtinimui užveržkite šešiakampę galvutę, esančią dešinėje galinio
centro pusėje.
15.Galinio centro įvorės skersinės eigos rankena: (C, 14 pav.), sukite
rankeną pagal laikrodžio rodyklę įvorės išstūmimui, arba prieš
laikrodžio rodyklę įvorės įtraukimui.
16.Galinio centro perslinkimo reguliavimas: (D, 14pav.), du varžtai su
šešiakampėmis galvutėmis, esantys galinio centro atramoje, skirti gali-
nio centro perslinkimui naudojant pjovimo kūgius. Galinis centras per-
slenkamas atleidžiant vieną varžtą ir užveržiant kitą varžtą.
Reguliavimo metu neužspauskite galinio centro užrakto svirtele.
20. Kojinis stabdis: (A, 15 pav.), sujungimo strypo mechanizmas yra te-
kinimo staklių stove. Stabdymo įtaisas sumontuotas suklio su griebtu-
vu skriemulyje. Nuspaudus stabdžio pedalą, sustabdomos visos tekini-
mo staklių funkcijos. (Įspėjimas: tekinimo staklės vis dar prijungtos
prie maitinimo įtampos šaltinio.)
