39
22 pav.
pav. 21
20 pav.
4. Įsukite keturis varžtus su šešiakampėmis galvutėmis ir pakaitomis už-
veržkite tiek, kad varžtai priglustų.

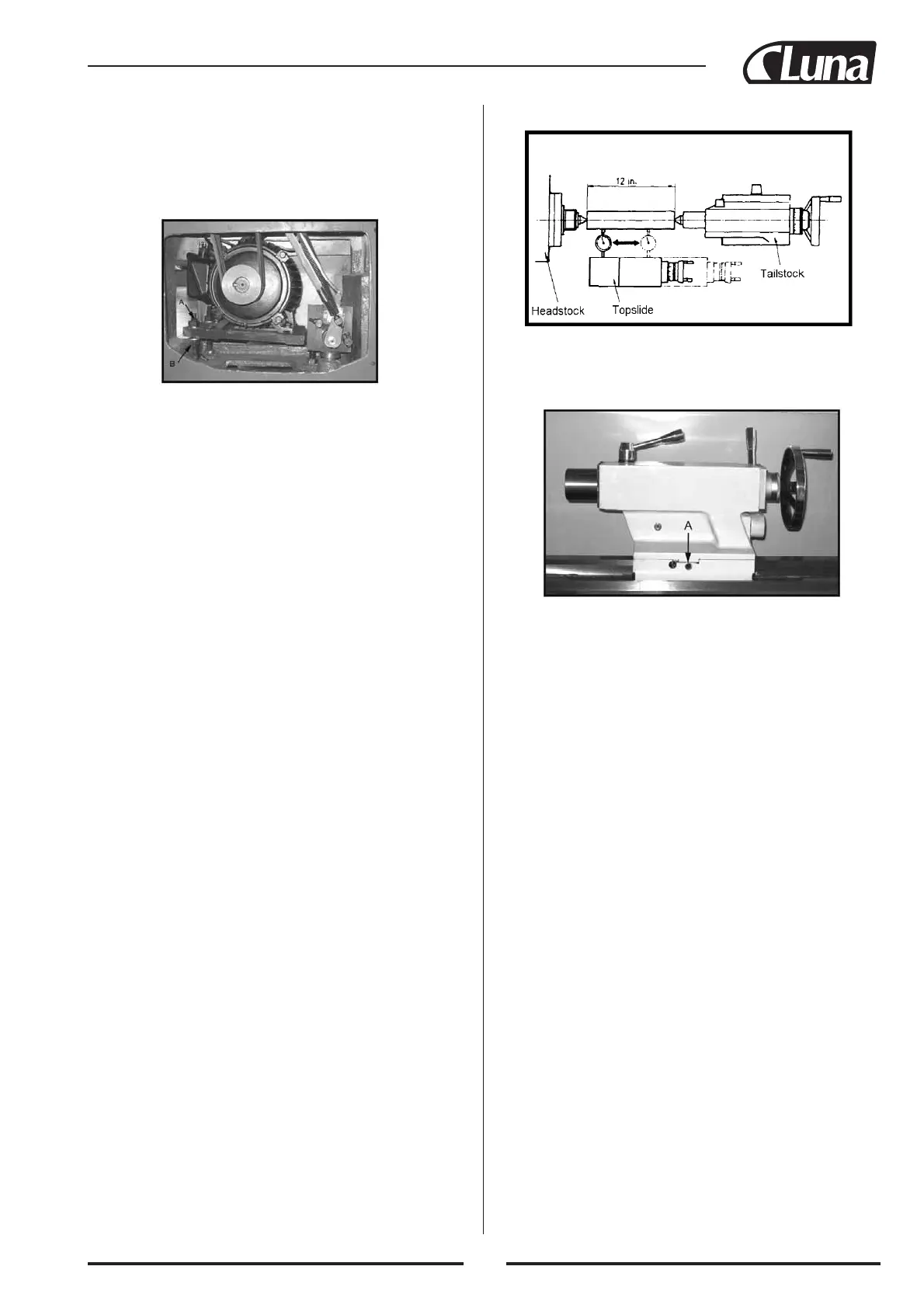

Dirželių pakeitimas ir reguliavimas
1. Atjunkite tekinimo stakles nuo maitinimo įtampos šaltinio.
2. Nuimkite galinį pavaros gaubtą, apatinį galinį ir apatinį šoninį gaub-
tus. Dabar galima pasiekti variklį ir trapecinius dirželius.
3. Atleiskite šešiakampę veržlę (A, 20 pav.). Pakiškite po varikliu me-
dinį strypą, kuris bus naudojamas kaip svirtis. Pakelkite variklį ir lai-
kinai įtvirtinkite šioje pakeltoje padėtyje.
4. Nuimkite dirželius. Uždėkite ant skriemulių naujus dirželius.
5. Pakelkite variklį ir išimkite laikino variklio įtvirtinimo pakeltoje pa-
dėtyje priemones.
6. Įtempkite dirželius, atleisdami veržlę (B, 20 pav.) ir užverždami
veržlę (A, 20 pav.). Tinkamai įtempti dirželiai lengvu piršto paspaudi-
mu išlinksta maždaug 3/4".
7. Sumontuokite gaubtus ir prijunkite tekinimo stakles prie maitinimo
įtampos šaltinio.
Galinio centro padėties suklio su griebtuvu atžvilgiu sureguliavimas
1. Įtvirtinkite 12" nušlifuotą plieninį strypą tarp suklio su griebtuvu cen-
tro ir galinio centro (žr. 21 pav.).
2. Uždėkite tarpelio matuoklį su skale ant viršutinės kreipiančiosios ir
perslinkite pagal strypo centro liniją.
3. Jeigu reikalingas reguliavimas, tai sureguliuokite galinio centro pers-
linkimo varžtais (A, 22 pav.), nustatydami tinkamą padėtį suklio su
griebtuvu atžvilgiu.
