Specifikationer
Artnr ........................................................................................... 20758 -0606 -0705 -0804 -0903
Luna ....................................................................................................... ML 1660 ML 1840 ML 1860 ML 1880
Tekniska data:
Svarvdiameter över prisman ............................................................ mm 400 460 460 460
Svarvdiameter över tvärsliden ......................................................... mm 250 290 290 290
Svarvdiameter genom öppning ........................................................ mm 650 700 700 700
Dubbsavstånd ................................................................................... mm 1500 1000 1500 2000
Spindeldocka:
Hål med spindel ............................................................................... mm 80 80 80 80
Spindelhylsa ........................................................................................... D1-8 D1-8 D1-8 D1-8
Spindelkona med foder .......................................................................... MT 7 MT 7 MT 7 MT 7
Antal spindelhastigheter ........................................................................ 12 12 12 12
Varvtalsområde för spindelhastigheten 50Hz ..........................varv/min 25-1800 25-1800 25-1800 25-1800
Varvtalsområde för spindelhastigheten 60Hz ..........................varv/min 30-2160 30-2160 30-2160 30-2160
Smörjning............................................................................................... Stänksmörjning Stänksmörjning Stänksmörjning Stänksmörjning
Växellåda:
Antal längd- och tvärmatningar ............................................................. 122 122 122 122
Område för längdmatning (mm/rev) ................................................ mm 0,04-2,46 0,04-2,46 0,04-2,46 0,04-2,46
Område för tvärmatning (mm/rev) ................................................. mm 0,03-1,23 0,03-1,23 0,03-1,23 0,03-1,23
Antal tumgängor .................................................................................... 61 61 61 61
Område för tumgängor................................................................. T.P.I. 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72 1-5/8 - 72
Antal metriska gängor ............................................................................ 24 24 24 24
Område för metriska gängor ............................................................ mm 0.5 - 20 0.5 - 20 0.5 - 20 0.5 - 20
Support och släde:
Max verktygsstorlek ........................................................................ mm 25 x 25 25 x 25 25 x 25 25 x 25
Max supportförskjutning.................................................................. mm 130 130 130 130
Max tvärslidsförskjutning ................................................................ mm 230 230 230 230
Max slädförskjutning ....................................................................... mm 1340 890 1340 1900
Dubbdocka:
Dubbrörsförskjutning ....................................................................... mm 130 130 130 130
Kona i dubbrör ....................................................................................... MT 4 MT 5 MT 5 MT 5
Övrigt:
Huvudmotor ...........................................................................................
230/400 3-fas 230/400 3-fas 230/400 3-fas 230/400 3-fas
...............................................................................................................
50-60HZ 50-60HZ 50-60HZ 50-60HZ
Nettovikt (cirka) ............................................................................... kg 2485/2630 2485/2630 2485/2630 2485/2630
VARNING
Läs hela bruksanvisningen före montering och an
-
vändning! Annas kan följden bli allvarliga skador!

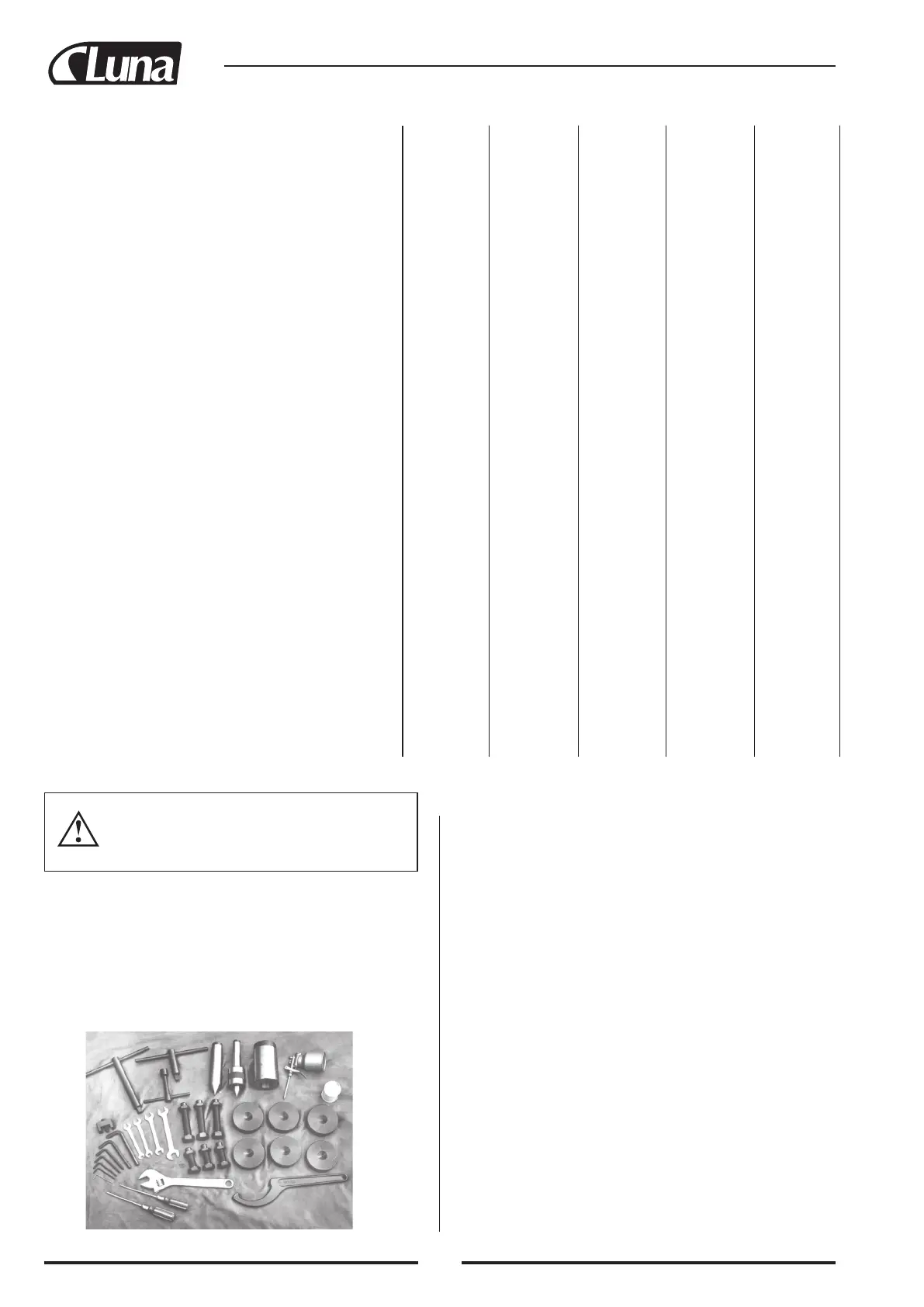

Fig. 1
Fraktcontainer, innehåll
1 Svarv
1 Stöddocka (monterad på svarven)
1
Löpdocka (monterad på svarven)
1 250 mm trebackschuck (monterad på svarven)
1 320 mm fyrbackschuck
1 Planskiva (12”-planskiva för 14” ML-svarvar; 16”planskiva för 16”/18”
ML-svarvar)
1 Verktygslåda
Verktygslåda, innehåll
1 Uppsättning insexnycklar
1 Uppsättning fasta nycklar
1 Spindelhylsa
1 Dubb
6 Nivåbultar
6 Nivåunderlägg
1 Spårskruvmejsel
1 Stjärnskruvmejsel
1 Chucknyckel
1 Stålhållarnyckel
1 Lampa
1 Skiftnyckel
1 Oljespruta
1 Tvärmatningsgrepp
2 Säkerhetsstift
1 Roterande dubb (MT4 för 14”/16” ML-svarvar, MT5 för 18”
ZX-svarvar)
1 Nyckel för chuckskruv
1 Rund mutterdragare
1 Gap-Bridge-stiftdorn
5 Säkring
1 Konstycke
1 Färgkanna
1 Reservdelslista
1 Bruksanvisning
-0580
ML 1640
410
250
660
1000
80
D1-8
MT 7
12
25-1800
30-2160
Stänksmörjning
122
0,04-2,46
0,03-1,23
61
1-5/8 - 72
24
0.5 - 20
25 x 25
130
230
1340
130
MT 4
230/400 3-fas
50-60HZ
2485/2630
