69

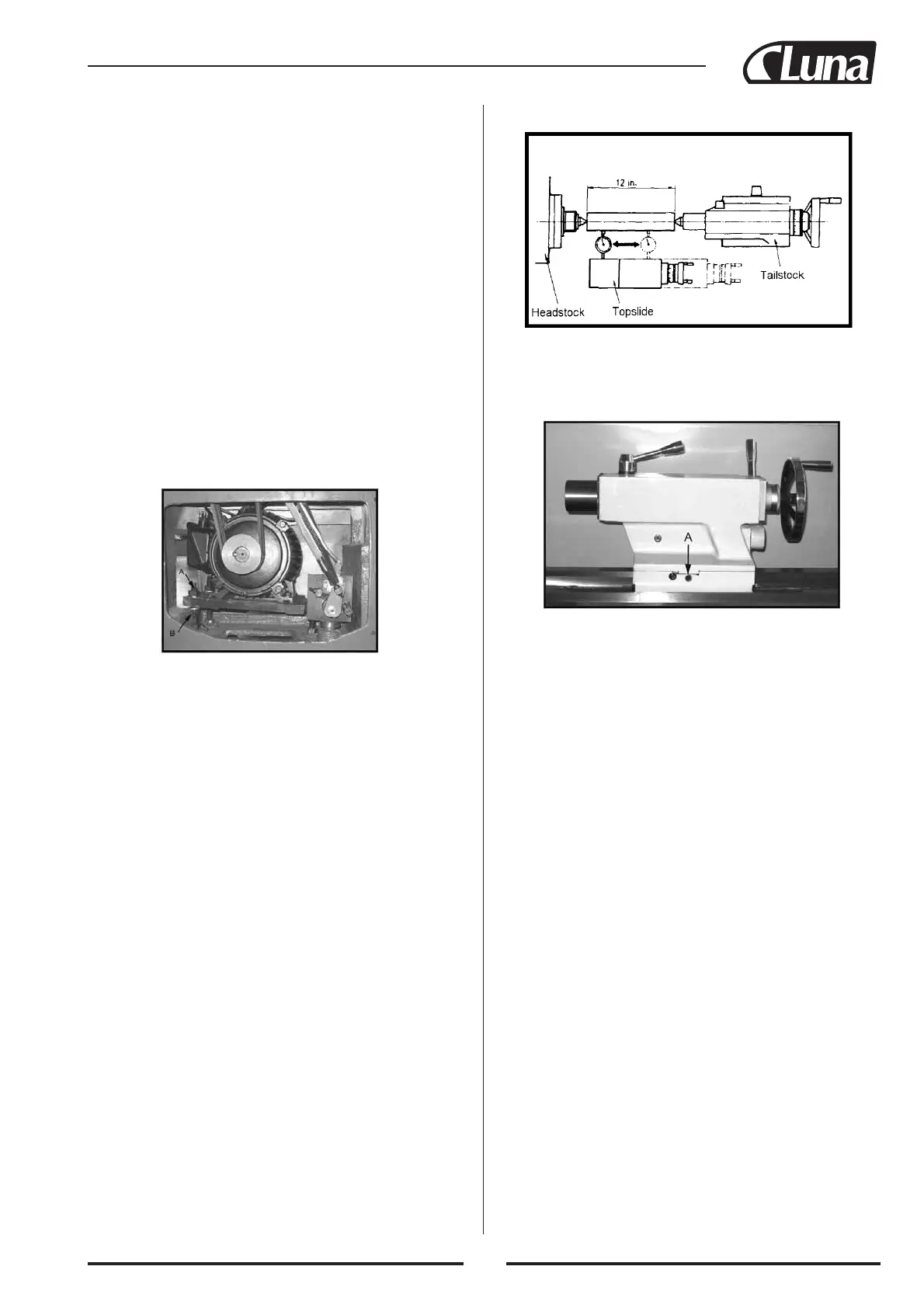

Fig. 20
1. Ställ den lossade dubbdockan genom att tryck ner låsgreppet (A, fig.
19) och lossa sexkantshuvudet, excenteraxeln.
2. Alternativt: Lossa och dra åt ställskruvarna fram och bak (B, fig. 19).
Obs: Bilden visar ställskruven fram.
Lossa försättare
1. För att ta av försättaren: Skruva ur de fyra sexkantsskruvarna och de
två sexkantsbultarna.
2. Dra fast insexskruvarna på de koniska ställstiften för att lossa stiften.
När de har lossats kan de tas bort.
3. Försättaren kan nu tas loss.
Montera försättare
1. Rengör försättarens undersida och ändar noga.
2. Sätt tillbaka försättaren och rikta ändarna.
3. Lossa skruvarna på styrstiften och tryck ned dem i arbetsbänken med
hjälp av försättaren.
4. Byt de fyra sexkantsskruvarna och dra åt dem korsvis till alla sitter or-
dentligt.
Byte och inställning av rem
1. Bryt strömmen till maskinen.
2. Öppna växelkåpan, ta av det undre skyddet bak och det undre skyddet
på sidan. Nu syns motorn och kilremmen.
Rys. 22
Fig. 21
3. Lossa insexskruven (A, fig. 20). Lägg en träklots som kan användas
som hävarm under motorn. Lyft upp motorn och blocket tillfälligt.
4. Ta av remmarna. Montera nya remmar på skivorna.
5. Lägg på remmarna på motorn och ta loss träklotsen.
6. Spänn remmarna genom att lossa skruven (B, fig. 20) och dra åt skru-
ven (A, Fig. 20) till dess att de går att trycka in remmarna knappt 2
cm (3/4”).
7. Montera kåporna och anslut svarven till elnätet.
Rikta dubbdocka mot spindeldocka
1. Spänn fast en 12"-tums polerad stålspindel mellan centrumpunkterna
på spindeldockan och dubbdockan (se fig. 21).
2. Spänn fast en mätklocka på toppsliden och kontrollera centrumlinjen
på spindeln.
3. Om en justering krävs, rikta dubbdockan med ställskruven (A, fig.
22).
