Interface EcoSystem vers 0 – 10 V- | Guide d’installation
2 | Lutron
Étape 1 : Monter l’interface
Les interfaces de 0 – 10 V- doivent être montées sur ou
dans un boîtier électrique métallique certifié ULR/NECR, soit un
luminaire, soit un boîtier adapté certifié UL508. Pour installer
une boîte de raccordement, utilisez la pièce 2441317 de
Lutron. Respectez les codes locaux et nationaux applicables.
L’interface doit être montée à moins de 3 m (10 pi) du pilote
qu’elle commande.
AVERTISSEMENT - Risque d’électrocution.
Peut
causer des blessures graves ou la mort. Pour éviter
les risques d’électrocution, n’installez pas l’interface
quand elle est sous tension. Ne connectez aucun
circuit électrique sous tension à l’interface avant son
installation.
1. Utilisez les goujons de fixation filetés sur l’interface pour le
montage.
2. Utilisez le guide des dimensions ci-dessous pour monter
l’interface correctement.
3. Utilisez la rondelle en étoile fournie entre l’interface et le boîtier.
4. Serrez les écrous fournis sur les goujons de montage.
Étape 2 : Câbler l’interface au(x) pilote(s)
AVERTISSEMENT - Risque d’électrocution.
Peut causer des blessures graves ou la
mort. Pour éviter les risques d’électrocution,
n’installez pas l’interface quand elle est sous
tension. Coupez le courant au niveau du
disjoncteur avant de réaliser le câblage entre
l’interface et un pilote.
Deux fils basse-tension et deux fils de la tension secteur
sont utilisés entre l’interface et les pilotes. Les bornes
présentent le code couleur suivant :
ORANGE = Tension commutée (120 – 277 V~) (SL)
BLANC = Neutre (N)
GRIS = - 0 – 10 V-
VIOLET = + 0 – 10 V-
Utilisez les étapes suivantes pour câbler une interface à
un pilote.
Étape 2a : Câblage de la tension secteur
Les pilotes doivent être sélectionnés pour la tension
d’entrée adaptée. Vérifiez qu’un pilote de 120 V~ soit
utilisé avec une tension secteur de 120 V~ seulement
et qu’un pilote de 277 V~ soit utilisé avec une tension
secteur de 277 V~ seulement. Les interfaces peuvent
être utilisées avec les deux tensions. Tous les pilotes
connectés à la même interface doivent avoir une tension
nominale d’entrée identique. Les interfaces peuvent
supporter un courant de charge des pilotes attachés de
2 A seulement, pour 5 pilotes au maximum.
1. Utilisez des conducteurs rigides de 1,5 mm² à
0,75 mm² (16 AWG à 18 AWG)
pour le câblage
entre l’interface et le pilote.
2. Câblez la sortie de la tension commutée de l’interface (SL)
(ORANGE) à l’entrée de la ligne/sous tension du pilote.
3. Câblez le neutre de l’interface (N) (BLANC) à l’entrée du
neutre du pilote.
A 107 mm (4,20 po)
B 25 mm (1,00 po)
C 76 mm (3,00 po)
D 124 mm (4,90 po)
E 117 mm (4,60 po)
(centre du montage)
F 36 mm (1,42 po)
G 51 mm (1,99 po)
H 28 mm (1,11 po)
I 51 mm (2,00 po)
J 41 mm (1,60 po)
K 8,3 mm (0,33 po)
L 16,5 mm (0,65 po)
M 19 mm (0,75 po)
N 44 mm (1,73 po)
O 34 mm (1,33 po)
P 19 mm (0,74 po)
Q 8 mm (0,32 po)
R 7 mm (0,29 po)

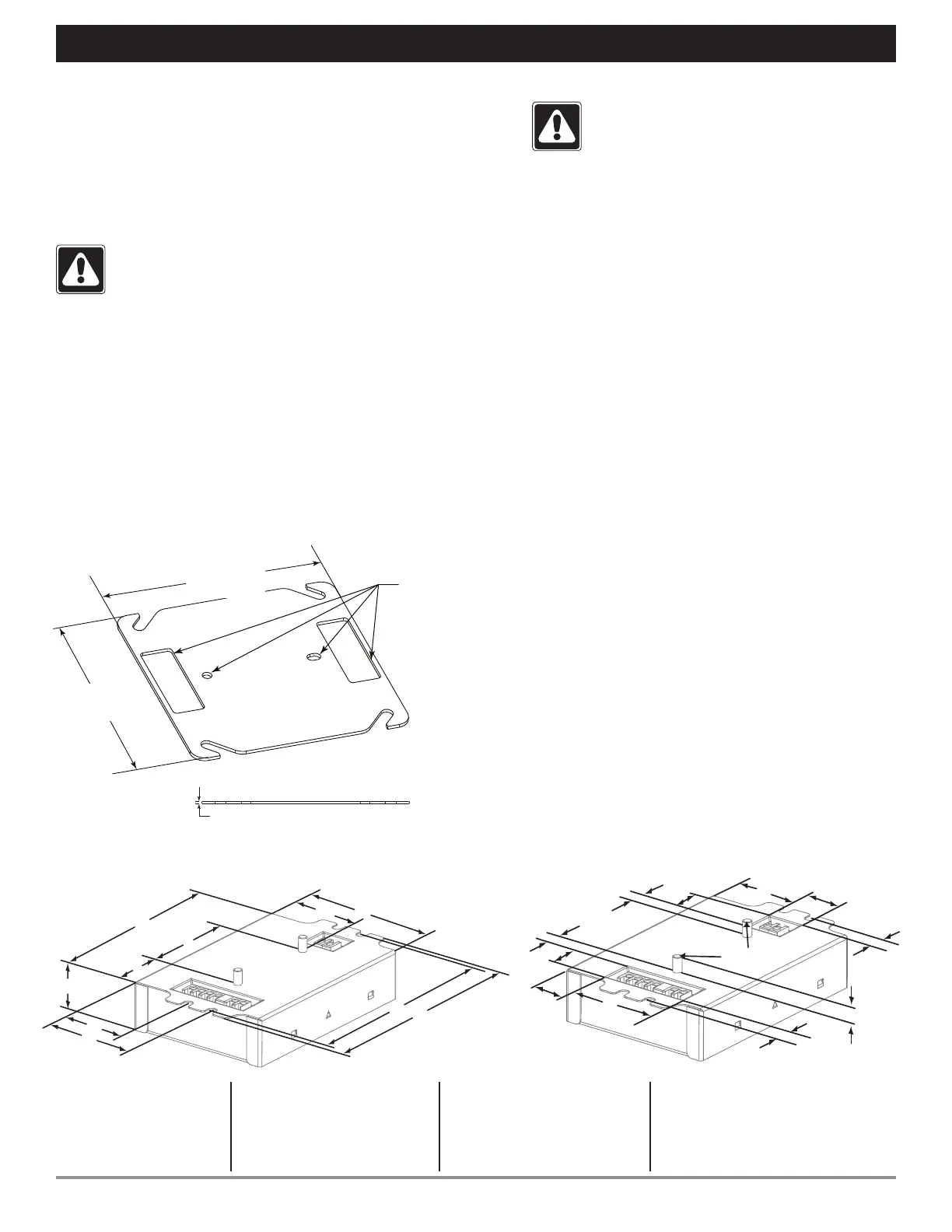

Dimensions de montage
B
F
G
J
C
H
A
E
D
I
Dimensions de l’emplacement des connecteurs
M
N
O
P
R
K
Q
L
K
Q
L
8-32 goujons
filetés
Dimensions de la plaque de montage
de la boîte de raccordement
Fonctions
conçues
pour servir
d’interface
avec le
module
TVI-LMF-2A.
103 mm
(4,070 po)
103 mm
(4,070 po)
1,6 mm
(0,063 po)
Fonctions conçues pour servir d’interface avec une boîte de raccordement métallique carrée de 102 mm (4 po).
