Interface EcoSystem vers 0 – 10 V- | Guide d’installation
Lutron | 3
Étape 2b : Câblage de 0 – 10 V-
AVERTISSEMENT - Risque d’incendie ou
d’électrocution.
Peut causer des blessures graves
ou la mort. Ne raccordez pas entre elles les sorties
de différents circuits de classe 2. Ne raccordez pas
la sortie de 0 – 10 V- d’un appareil à une liaison
EcoSystem ou une autre source de classe 2.
Câblez en respectant les règles de câblage classe 2. Si
la liaison EcoSystem est câblée en classe 1, les fils de
l’EcoSystem doivent être séparés des fils de 0 – 10 V-
par une barrière ou au moins 6mm (0,25 po).
1. Utilisez des conducteurs rigides de 1,5 mm² à 0,75 mm² (16
AWG à 18 AWG)
pour le câblage entre l’interface et le pilote.
2. Câblez la borne 0 – 10 V- + de l’interface (VIOLETTE) au
fil de 0 – 10 V- + du pilote (violet généralement).
3. Câblez la borne 0 – 10 V- – de l’interface (GRISE) au fil
de 0 – 10 V- – du pilote (gris généralement).
Étape 3 : Câbler le secteur à l’interface
L’interface nécessite la présence de la ligne/sous tension
et du neutre d’un panneau de distribution. Vérifiez que
la tension secteur corresponde à la tension nominale du
pilote commandé par l’interface.
Utilisez les directives suivantes pour câbler la tension
secteur à l’interface.
AVERTISSEMENT -
Risque d’électrocution.
Peut causer des blessures graves ou la mort. Pour
éviter les risques d’électrocution, n’installez pas
l’interface quand elle est sous tension. Coupez le
courant au niveau du disjoncteur avant de réaliser
le câblage entre l’interface et un pilote.
1. Les bornes de l’interface n’acceptent que du fil rigide.
Raccordez la tension et le neutre de l’entrée du secteur
avec un fil rigide de 1,5 mm² à 0,75 mm² (16 AWG à
18 AWG) avant de connecter une interface.
+
–

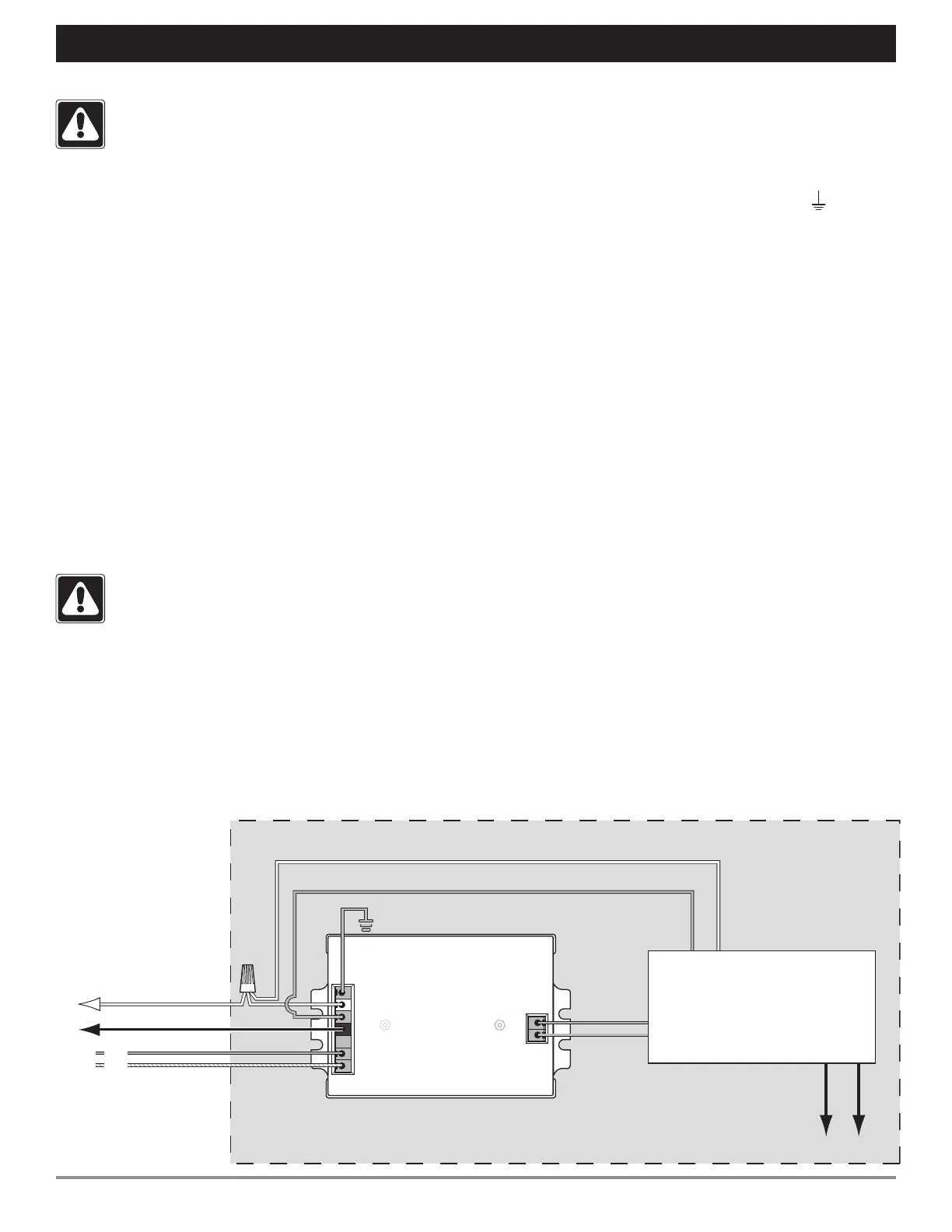

Schéma de câblage
Câblage entre une interface et un pilote
Interface EcoSystem
vers 0 – 10 V-
Vers les DEL
Pilote de DEL 0 – 10 V-
(par d’autres)
Neutre
Ligne/
sous tension
Mise à la terre
Sous tension commuté
Entrée
ligne
Neutre
Liaison
EcoSystem
(E1, E2)
0 – 10 V-
Câblage dans le luminaire
E2
E1
Vers le disjoncteur (non commuté)
Étape 3 : Câbler le secteur à l’interface (suite)
2. Câblez l’entrée de la ligne/sous tension sur la borne de la
HOT (L) (NOIRE) sur l’interface.
3. Câblez l’entrée du neutre sur la borne du NEUTRAL (N)
(BLANCHE) sur l’interface. Un fil de raccordement est
nécessaire.
4. Câblez le fil de terre à la borne de GROUND (
) (VERTE)
sur l’interface.
5. Assurez-vous que les pilotes sont câblées correctement à
l’interface (étape 2).
Étape 4 : Câbler la liaison EcoSystem
Une liaison EcoSystem commande jusqu’à 64 ballasts
et interfaces. Le câblage d’une liaison EcoSystem peut
être en série, en parallèle et/ou en étoile. Le câblage de la
liaison peut être soit de classe or de classe 2.
Classe 1 : Le câblage d’une liaison basse-tension doit être
tiré avec la tension secteur vers tout luminaire commandé
par la liaison.
Classe 2 : Le câblage d’une liaison basse-tension doit
être séparé de tout câblage du secteur ou de classe 1 par
une barrière ou au moins 6mm (0,25 po). Consultez et
respectez tous les codes nationaux et locaux applicables.
Lutron recommande d’utiliser deux couleurs différentes
pour les fils E1 et E2 (liaison EcoSystem). Cela permet
d'éviter les erreurs de câblage de la liaison.
Utilisez les directives suivantes pour câbler la liaison
EcoSystem à l’interface.
Blanc
Blanc
Noir
Violet
Violet
Mise à la terre
Sortie
0 – 10 V
Vert
Neutre
Sous tension commuté/Sortie
Sous tension constant/Entrée
Liaison numérique
EcoSystem
(vue de dessous)
Gris
Violet/Blanc
Orange
