Interface EcoSystem vers 0 – 10 V- | Guide d’installation
Lutron | 1
Liaison EcoSystem
Interface
EcoSystem
vers 0 – 10 V-
Ballast
EcoSystem
Ballast EcoSystem Pilote de DEL
EcoSystem
Clavier
Télécommande
d’éclairage
Récepteur
IR
0 – 10 V-
Pilote
EcoSystem Master*
(GRAFIK Eye QS, hub
Quantum, etc.)
ATTENTION : Veuillez lire ce guide avant l’installation.
TVI-LMF-2A
120 – 277 V~ 50/60 Hz 2 A
EcoSystem: 18 V- 250 mA
0 – 10: 10 V- 25 mA
Présentation
L’Interface EcoSystem vers 0 – 10 V- offre une passerelle
de commande entre une liaison EcoSystem et un appareil
d’éclairage compatible de 0 – 10 V-, généralement un pilote
de DEL.
Elle permet d’adresser l’appareil de 0 – 10 V-
individuellement, mais elle offre seulement une
communication unidirectionnelle vers l’appareil de 0 – 10 V-.
Cette interface convient à une commande de luminaire unique
seulement. Pour les luminaires avec plusieurs pilotes installés
(par exemple lorsque deux ou trois pilotes sont nécessaires
pour atteindre certaines puissances de sortie), une seule
interface peut être nécessaire. Cette interface n’est pas
conçue pour commander plusieurs luminaires.
* Ne compte pas comme l’un des 64 appareils autorisés sur la liaison EcoSystem
Caractéristiques
Alimentation
• Consommation électrique maximale de l’interface
(toute tension) :
< = 1,0 W lorsque la charge de sortie est allumée
< = 0,5 W lorsque la charge de sortie est éteinte
(«veille»)
• Sortie du relais :
Charge électronique de 2 A, 5 pilotes au maximum
• L’alimentation d’entrée doit être non commutée
Commande de 0 – 10 V-
• Courant nominal : 25 mA max (réception uniquement)
• Longueur maximale du fil de 0 – 10 V- : 3 m (10 pi)
entre l’interface et le pilote
• Câblage de classe 1 ou classe 2 autorisé, isolé de la
ligne et de la liaison EcoSystem
• Plage de tension :
Arrêt : < = 0,5 V-
Niveau d’éclairage minimal : 1 V-
Niveau d’éclairage maximal : 10 V-
• Respecte la norme IEC 60929 Annexe E2
(«Commande par tension à courant continu»)
Remarque :
Il est possible de connecter plus d’un pilote d’un
luminaire à une interface, avec un maximum de 5 pilotes.
L’interface commande jusqu’à 2 A de charge connectée.
Si plus d’un pilote est attaché, les pilotes sont
commandés comme une zone unique – la commande
individuelle de plusieurs pilotes attachés n’est pas
possible.
TVI-LMF-2A

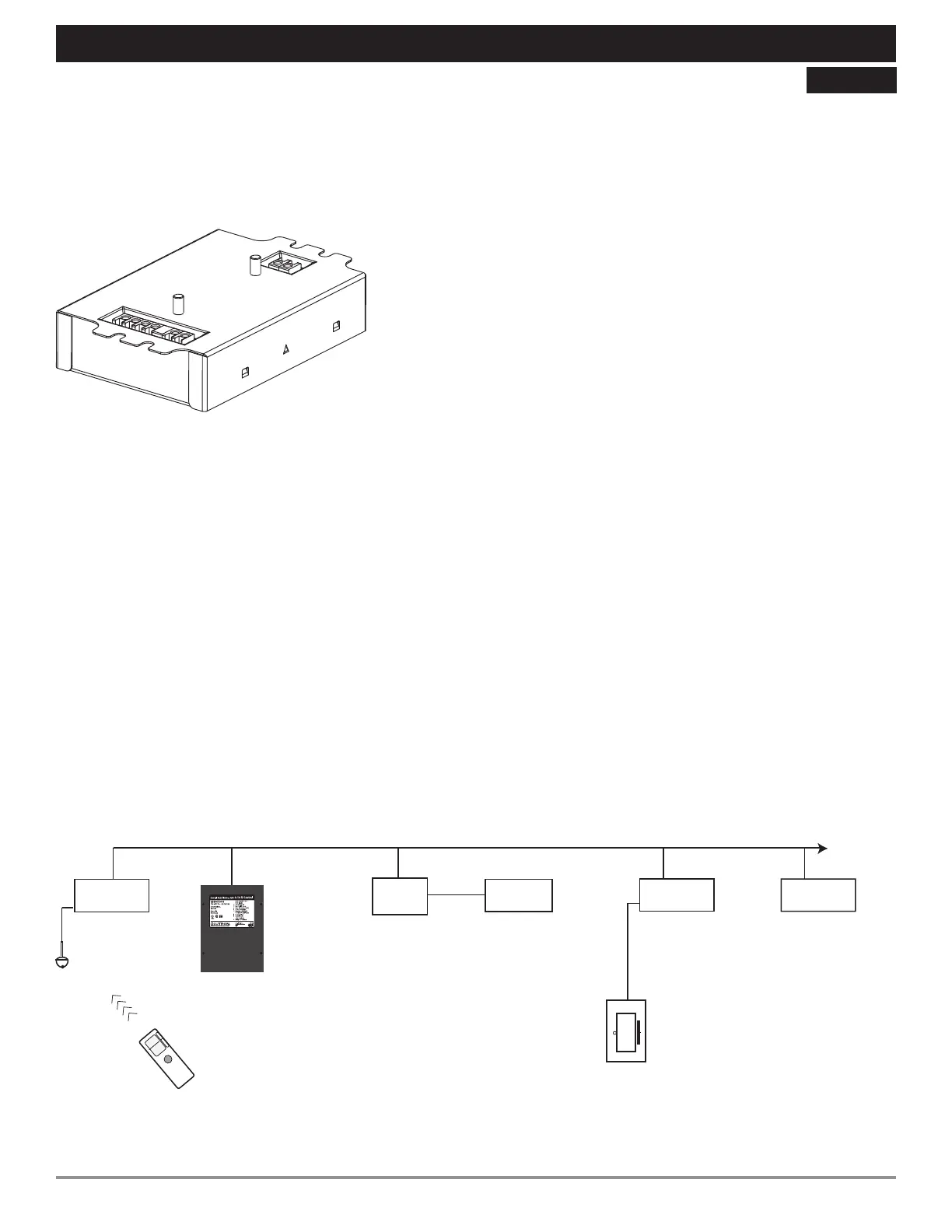

Exemple de système
Français
