Lutz B70V - Beständigkeit; Einsatztemperatur; 4 Inbetriebnahme; Montage B70 V

9
0698-050 B70V/B70V-SR - 04/19
de

Prüfen Sie anhand einer Beständigkeitstabelle (z.B.
Lutz-Beständigkeitstabelle) und der Werkstoauistung
, ob das Pumpwerk für die Förder-
üssigkeit geeignet ist.
Achten Sie beim Reinigen der Pumpe darauf, dass alle
benetzten Teile gegen das Reinigungsmittel beständig
sind!

Die Mediumstemperatur darf die Werte in 

nicht überschreiten.


Die Drehstromantriebe werden über einen
Schnellverschluss mit der Pumpe verbunden.
In den Befestigungsgewinden der Motore sind hierzu
zwei Anschlagstifte  und zwei
Arretierschrauben  vormontiert.
Richten Sie vor der Montage die Klauenkupplung
motor- und pumpenseitig aus .
Setzen Sie den Motor auf die Pumpe auf. Dabei
müssen die beiden Arretierschrauben mit den großen
Bohrungen am Flansch der Pumpe übereinstimmen
.
Nach einer Rechtsdrehung des Motors auf Anschlag
 können sie nun die beiden
Arretierschrauben  anziehen.

Der Pumpenmotor wird auf das Pumpwerk aufgesetzt.
Leichtes Drehen des Motors bewirkt, dass der
Mitnehmer richtig in die Kupplung eingreift. Nun
werden mit dem Handrad (Rechtsgewinde) Motor und
Pumpwerk fest miteinander verbunden .



Der elektrische Anschluss darf nur durch geschul-
tes Fachpersonal erfolgen. Dabei sind folgende
Bedingungen einzuhalten:
- Alle Arbeiten im spannungslosen Zustand des Motors
vornehmen.
Wenn vorhanden, angebauten Schutzschalter in Aus-
Stellung bringen.
- Netzspannung und Frequenz müssen mit den
Angaben auf dem Typenschild übereinstimmen
.
- Abmessung des Anschlusskabels muss dem Nenn-
strom angepasst werden.
- Die Isolierung des Anschlusskabels muss den
Umgebungsbedingungen angepasst sein.

Die Drehrichtung des Motors muss mit dem Drehrich-
tungspfeil auf dem Zwischenstück übereinstimmen.
Motor ggf. umklemmen.



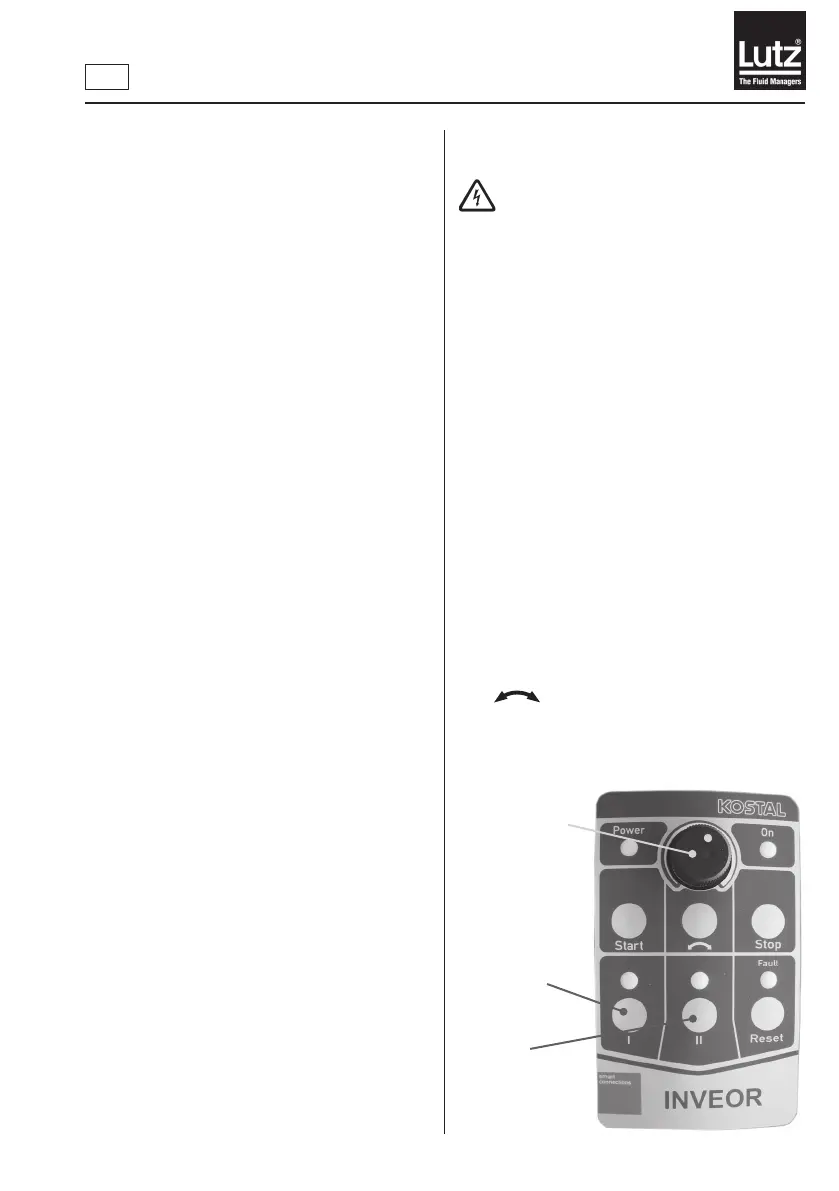

Grundeinstellung:
Taste Start startet die Pumpe
Taste Stop stoppt die Pumpe
Taste
(Drehrichtungsumkehr) ohne Funktion
Taste I aktiviert Modus I „Fördern“
Taste II aktiviert Modus II „Entleeren“
Taste zum Zurücksetzen im Störfall

(Poti) zur manuel-
len Drehzahlein-
stellung

Drehrichtung rechts
Sollwert über Poti
(10-50 Hz)
Entleeren
Drehrichtung links
Festdrehzahl 5 Hz
(opt. ohne Funktion)
