7
10017660
1 1/4"
1/2"
1/2"
3/8"
1/4"

    
   



  





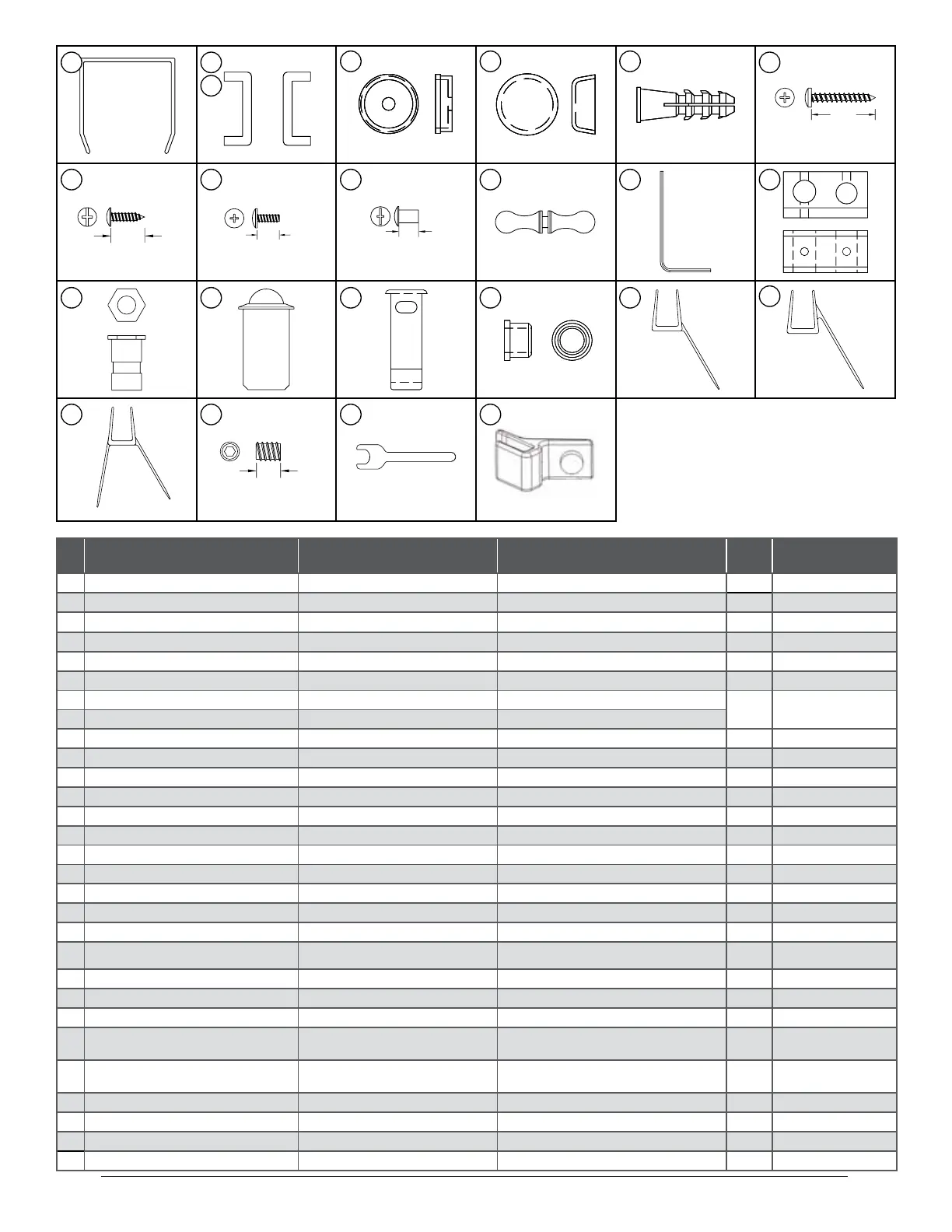

1 Base Base Base 1
10017626-001
2 Drain kit Ensemble de drain Unidad de desagüe 1
10000040
3 Wall channel Montant mural Canal de pared 2
10017557-xxx-602
4 Fixed panel (left) Panneau xe (gauche) Panel jo (izquierdo) 1
10018851-xxx-xxx
5 Fixed panel (right) Panneau xe (droit) Panel jo (derecho) 1
10018852-xxx-xxx
6 Glass door panel Panneau de porte en verre Panel de la puerta de vidrio 1
10017711-xxx-xxx
7 Bottom rail Traverse inférieure Riel inferior
1
10018712-xxx-600
8
Top rail Traverse supérieure Riel superior
9 Snap cap washer Rondelle pour capuchon Arandela de tapa a presión 6
N/A
10 Snap cap Capuchon Tapa a presión 6
N/A
11 Wall anchor Cheville d'ancrage Taquete 6
N/A
12 #10 x 1 1/4" long screw Vis n
o
10 x 1 1/4" Tornillo n
o
10 de 1 1/4" de largo 6
N/A
13 #6 x 1/2" long screw Vis n
o
6 x 1/2" Tornillo n
o
6 de 1/2" de largo 6
N/A
14 #10-24 x 1/2" long screw Vis n
o
10-24 x 1/2" Tornillo n
o
10-24 de 1/2" de largo 6
N/A
15 #10-24 barrel bolt Boulon cylindrique n
o
10-24 Cerrojo pasador no10-24 4
N/A
16 3/32" drill bit Fôret 3/32" Broca de 3/32" 1
N/A
17 Door pull Poignée de porte Tirador de puerta 1
N/A
18 Allen wrench Clé hexagonale Llave Allen 1
N/A
19 Pivot block Bloc pivot Bloque pivote 2
N/A
20 Adjustable pivot bushing Douille de pivot réglable Cojinete pivote ajustable 2
N/A
21 Ball plunger Piston à bille Perno con extremo semiesférico 2
N/A
22 Hook rail Crochet pour traverse Gancho de riel 4
N/A
23 Glass bushing Douille pour verre Cojinete de vidrio 4
N/A
24 Door sealing gasket (hinge-side)
Joint d'étanchéité pour
porte (côté charnière)
Junta de estanqueidad de
puerta (lado de la bisagra)
1
10041911-092-601
25 Door sealing gasket (handle-side)
Joint d'étanchéité pour
porte (côté poignée)
Junta de estanqueidad de
puerta (lado de la manija)
1
10017712-092
26 Door sealing gasket (bottom) Joint d'étanchéité pour porte (bas) Junta de estanqueidad de puerta (inferior) 1
10017743-092-601
27 M5 x 1/4" setscrew Vis de serrage M5 x 1/4" Tornillo de la jación M5 de 1/4" 4
N/A
28 Pivot wrench Clé pour pivot Llave pivotante 1
N/A
29 Door stop kit Butoir de porte Tapón de puerta 1
N/A
    

