MAAX Utile - Installation du Système Ulok Sur Les Murs

30
3

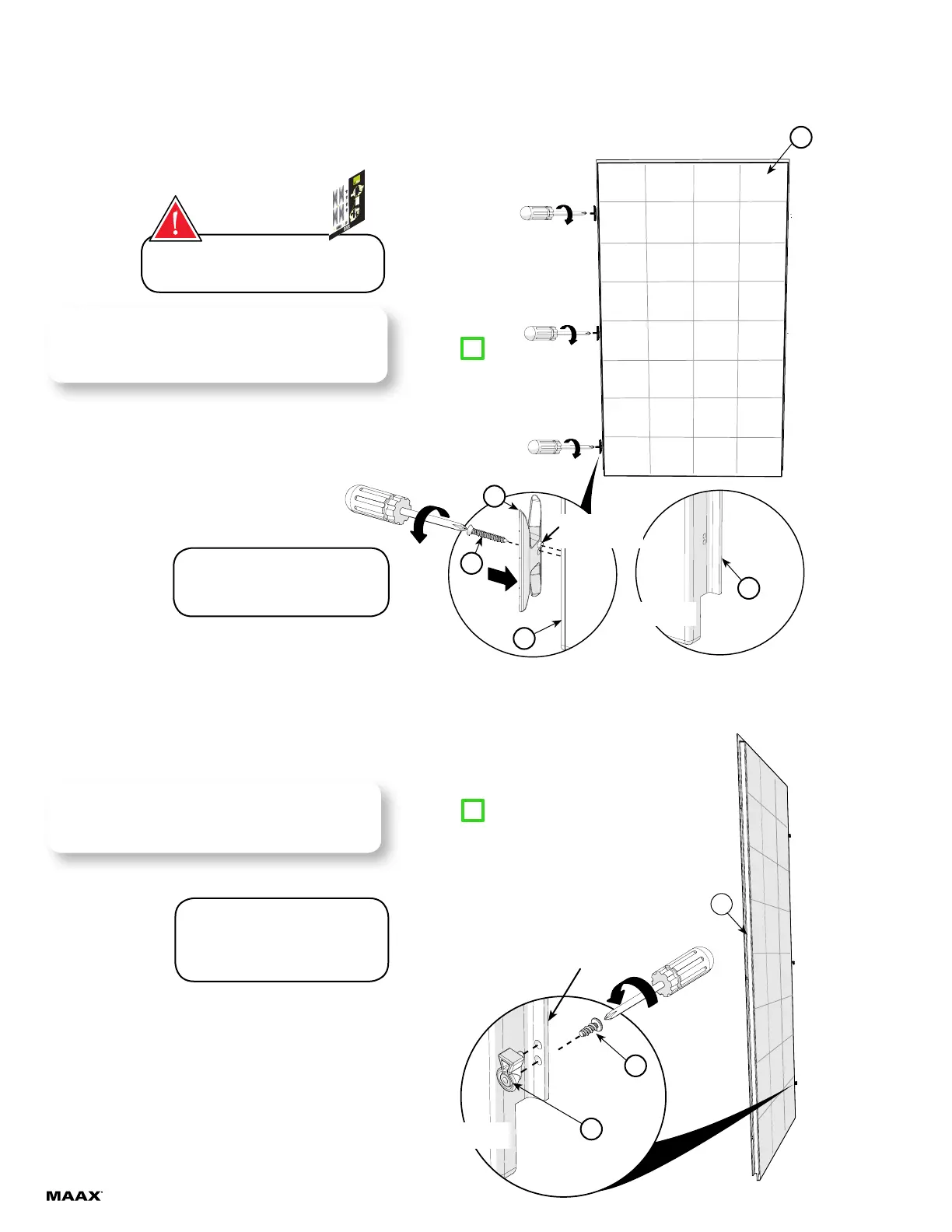

ÉTAPE Installation du système Ulok
sur les murs
Installer trois xations en X (1) dans les trous
prépercés (14) sur le côté du mur arrière (14) qui sera
assemblé au mur de côté au moyen des vis fournies (2).
14
Mur arrière
1
14
2
14
ce côte vers
le bas
4
3
Installer trois chevilles d'ancrage (3) dans les trous
prépercés du mur de côté (15) au moyen des vis fournies
(4).
Le mur de côté est interchangeable.
Pour installer le mur à gauche, xer
les chevilles d'ancrages à droite, et
pour installer le mur à droite, xer les
chevilles à gauche.
Mur de côté
15
Bride
3.1
Cochez-moi!
3.2
Cochez-moi!
ce côte vers
le bas
Conseil
éclair

Conseil
éclair

Tige de
positionnement
Les xations en X sont dotées d’une
tige de positionnement pour aider à
leur installation, ils ne s'installent que
d'une façon.
Les pièces du système Ulok se trouvent
dans les boîtes contenant les murs de
côté. ( un paquet par boîte)
www.maax.com
10060303 – ULOK Skin pack for Utile - 1 junction
3
1
2
4
1
2
BACK WALL
MUR ARRIÈRE
MURO POSTERIOR
INSIDE VIEW
VUE INTÉRIEURE
VISTA INTERIOR
SIDE WALL
MUR DE CÔTÉ
MURO LATERAL
3
4
INSIDE VIEW
VUE INTÉRIEURE
VISTA INTERIOR
by/par
MAAX
* Extra parts are included in this pack in case of loss or damage
* Des pièces supplémentaires sont incluses en cas de perte ou bris
* Piezas extras están incluidas en este empaque en caso de perdida o daño
