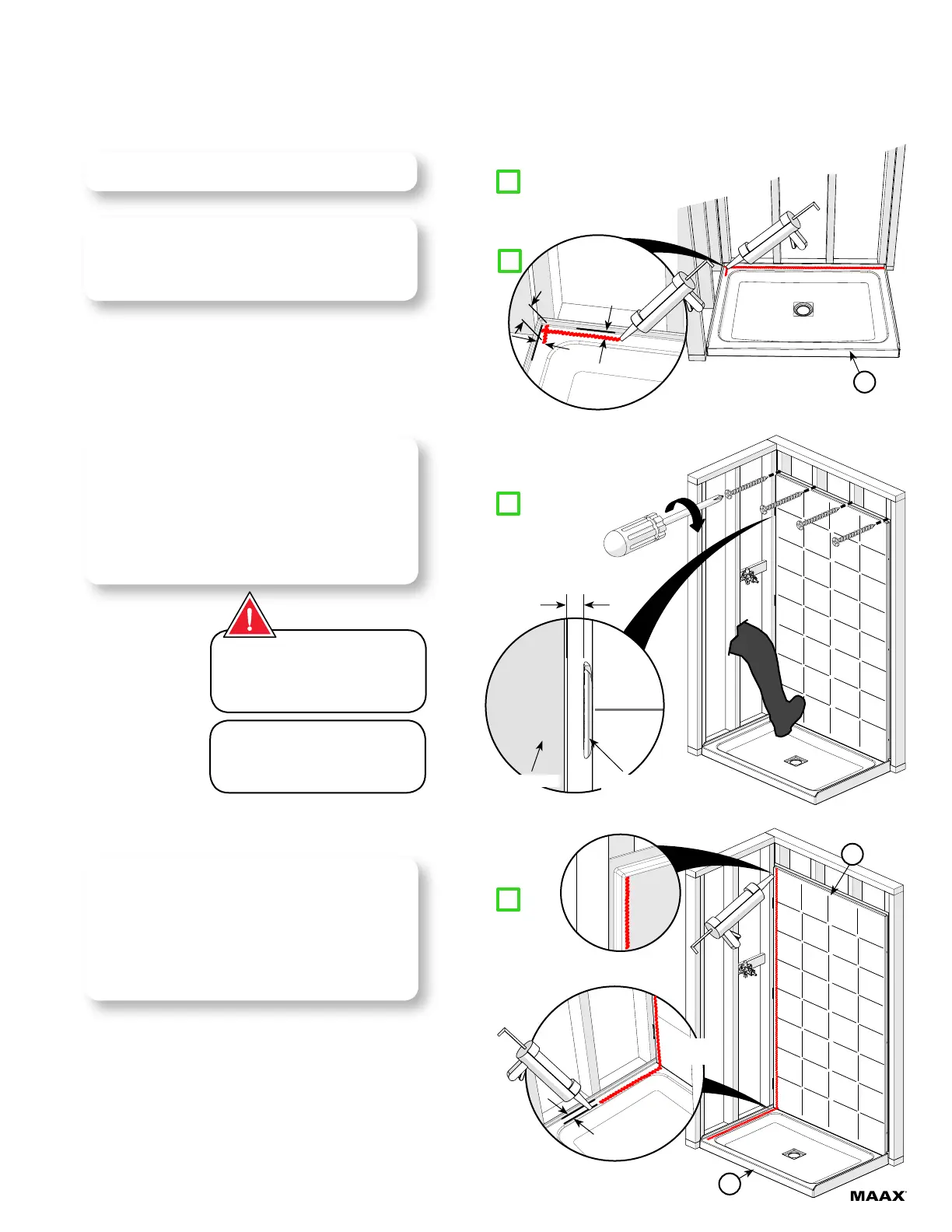

ETAPA Instalación nal del muro posterior
Retirar todos los muros de la estructura.
Levantar y colocar en su lugar el muro posterior (sin
deslizarlo) directamente sobre la silicona. Asegurarse
que el muro posterior (14) esta a nivel, agregar cuñas de
madera en caso de ser necesario. Fijar el muro a todos
los montantes con tornillos #8 x 1–¾" (no incluidos).
IMPORTANTE: APRETAR A MANO ÚNICAMENTE!
INSTALACIÓN TEMPORAL.
De cada lado de la base (13) aplicar una línea de
silicona sobre toda la longitud del umbral, a 1/4" de la
brida.
Aplicar también una línea de silicona de arriba hasta
abajo del muro posterior (14), sobre la superficie frontal
y al borde redondeado. En la unión entre el muro
posterior y la base las líneas de silicona deben
encontrarse.
Base
Muro
posterior
Montante
Sujetador
en X
6.1
Marcarme!
6.3
Marcarme!
6.4
Marcarme!
Limpiar la base y aplicar una línea de silicona en el
umbral de la base a 3/8" de la brida trasera. Aplicar
silicona sobre toda la longitud trasera y alrededor de 1
pulgada por lado.
6.2
Marcarme!
Empuje la parte inferior del muro
contra los montantes con el pie en
el momento de atornillar el muro en
su lugar.
Consejo
rápido
Para asegurar la instalación de los
muros laterales, debe haber un es-
pacio mínimo de 3/16" y un máximo
de 3/8" entre los montantes y los
sujetadores en X.
