50
3
1
15

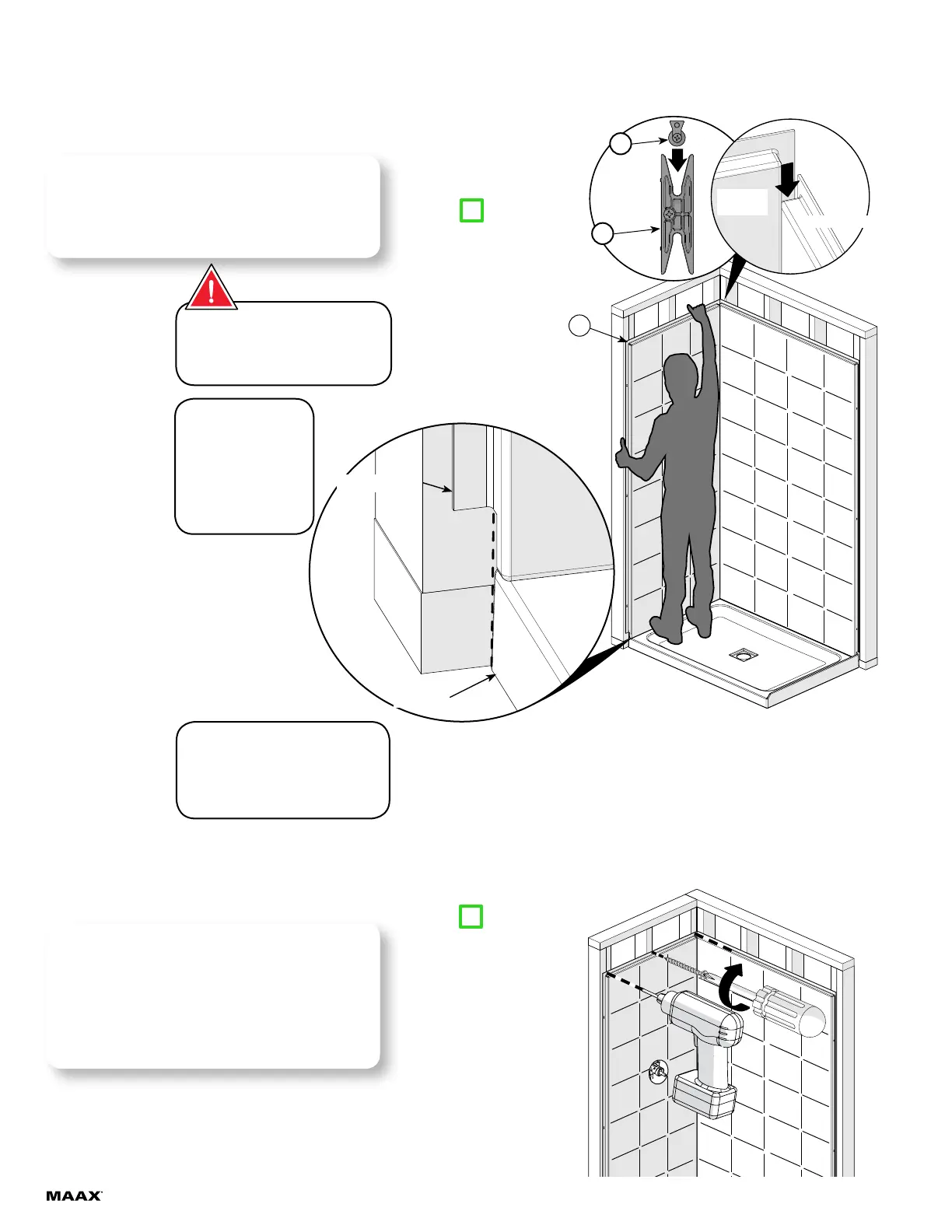

Instalar el primer muro lateral (15) en el lado opuesto
de la válvula. Coloque el muro aproximadamente 3
pulgadas por encima del umbral de la base, empujan-
do con fuerza contra el muro posterior, a continuación,
bajar el muro sobre el umbral de la base.
El muro lateral debe estar alineado
con la parte frontal de la base. Si
este no es el caso, retirar los
muros e insertar cuñas de madera
entre el borde posterior de la base
y la estructura del nicho.
Muro
lateral
Muro posterior
Es esencial que los pasadores
estén completamente insertados en
los sujetadores en X. No debe haber
ningún espacio entre el muro lateral
y el muro posterior.
5
ETAPA Instalación temporal de los muros
laterales (continuación)
Comprobar la vertica-
lidad de la pared lateral
usando un nivel. Si la
pared no es vertical,
asegurarse que los pa-
sadores de retracción
están bien insertados
en los sujetadores en
forma de X.
5.4
Marcarme!
5.5
Marcarme!
Consejo
rápido
Consejo
rápido
Base
Muro lateral
Perforar los pre-agujeros de la brida del muro lateral
solamente (15), con una broca de 1/8" alineando con
cada montante. No perforar los montantes. Fijar el
muro temporalmente a un montante usando un tornillo
# 8 x 1 ¾" (no incluido).
IMPORTANTE: APRETAR A MANO ÚNICAMENTE!
INSTALACIÓN TEMPORAL.
