MAAX Utile User Manual

40
A
B
C
D
6"
A
B
C
D
6"
A
B
C
D
6"
A
B
C
D
6"
6"
C
D
BASES COMPATIBLES No. A B C D
Olympia square 4832 106011
Entre
48"- 48 1/4"
33 1/2"
16" 24"
Olympia square 6032 106012
Entre
60"- 60 1/4"
16" 8 1/2"
B3 Square 4832 420001-5XX
Entre
48"- 48 1/4"
33 1/2" 16"
24"
B3 Round 4832 410001-5XX
B3 Square 4836 420003-5XX
37 1/2" 18"
B3 Round 4836 410003-5XX
B3 Square 6032 420005-5XX
Entre
60"- 60 1/4"
33 1/2" 16"
8 1/2"
B3 Round 6032 410005-5XX
B3 Square 6036 420006-5XX
37 1/2" 18"
B3 Round 6036 410006-5XX
Distinct 4832 106350 48" - 48 1/4" 32" 4 1/2" 24"
Zone Square 4832 106351 48" - 48 1/4" 32" 16" 24"
Zone Square 6032 106352 - 106353 60" - 60 1/4" 32" 16" 11 3/4"
Vericar que los listones esten a escuadra y verticales
y que el piso este a nivel.
Para una instalación sin problemas
siga las etapas una a una y marque
una vez nalizada cada etapa.
Corte una abertura de aproximadamente 6 x 6 para
el desagüe central, siguiendo las medidas C y D. Ver
la imagen de la derecha y de la tabla en el paso 1.1.
Recomendamos contratar a un plomero certicado
para conectar el desagüe.
Vista superior de la estructura
1.1
Marcarme!
1.2
Marcarme!
1.3
Marcarme!
1

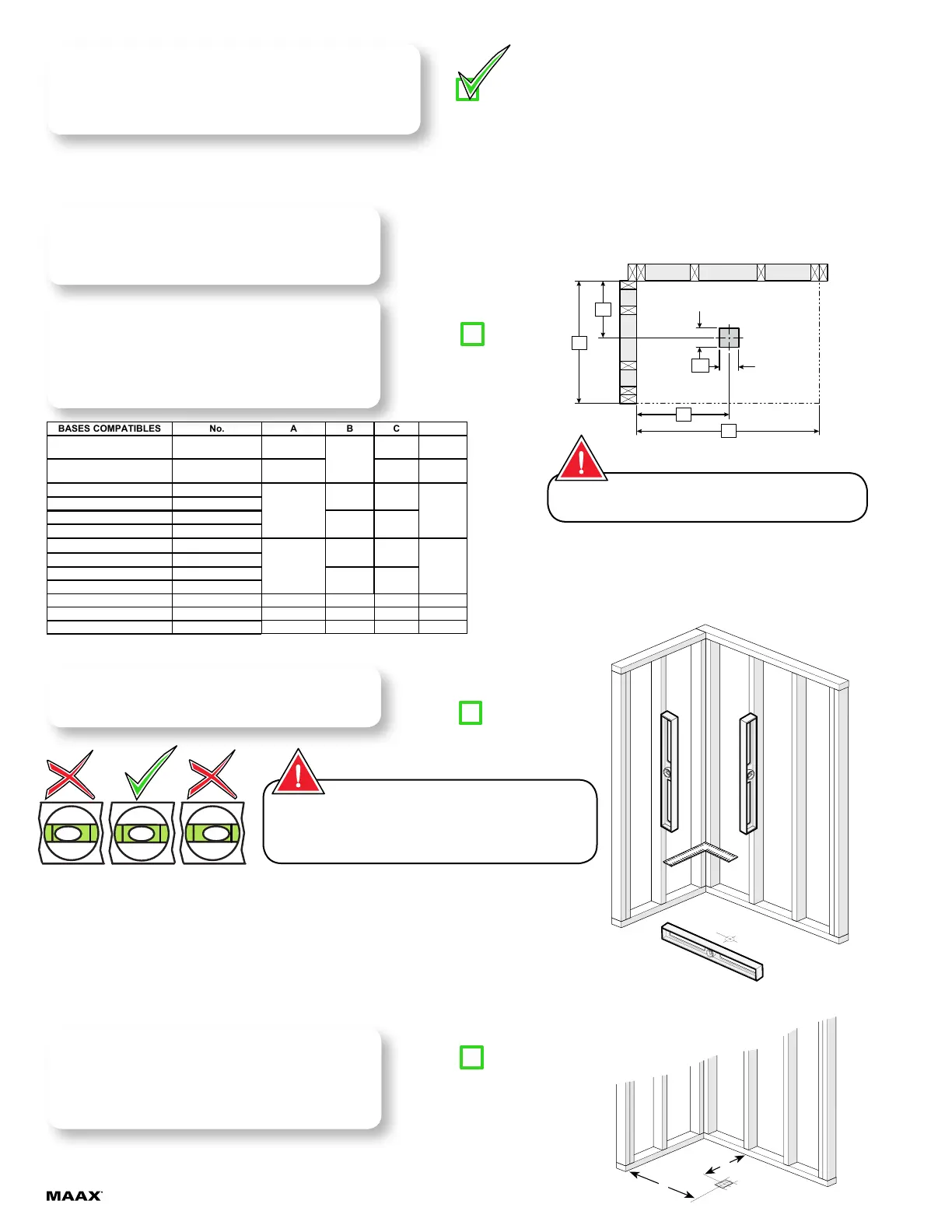

ETAPA Construcción de la
estructura
Contruir una estructura que respete las dimensiones
mencionadas en la tabla.
SI LA ESTRUCTURA YA ESTA CONSTRUIDA,
ASEGURARSE QUE LAS DIMENSIONES
RESPETEN LAS DE LA TABLA
Antes de comenzar asegurese de tener
todas las piezas y componentes
referirse a la página 4.
Vista de una ducha de 48
"
Es esencial que el suelo esté a nivel para garantizar una
instalación alineada. Cemento autonivelante puede ser
usado para nivelar el piso. Tenga cuidado de no bloquear la
posición de la abertura del desagüe.
Respetar la posición de los montantes al frente y en las
esquinas interiores, los otros pueden variar.
