Instalación de cubierta de drenaje para base Distinct 48

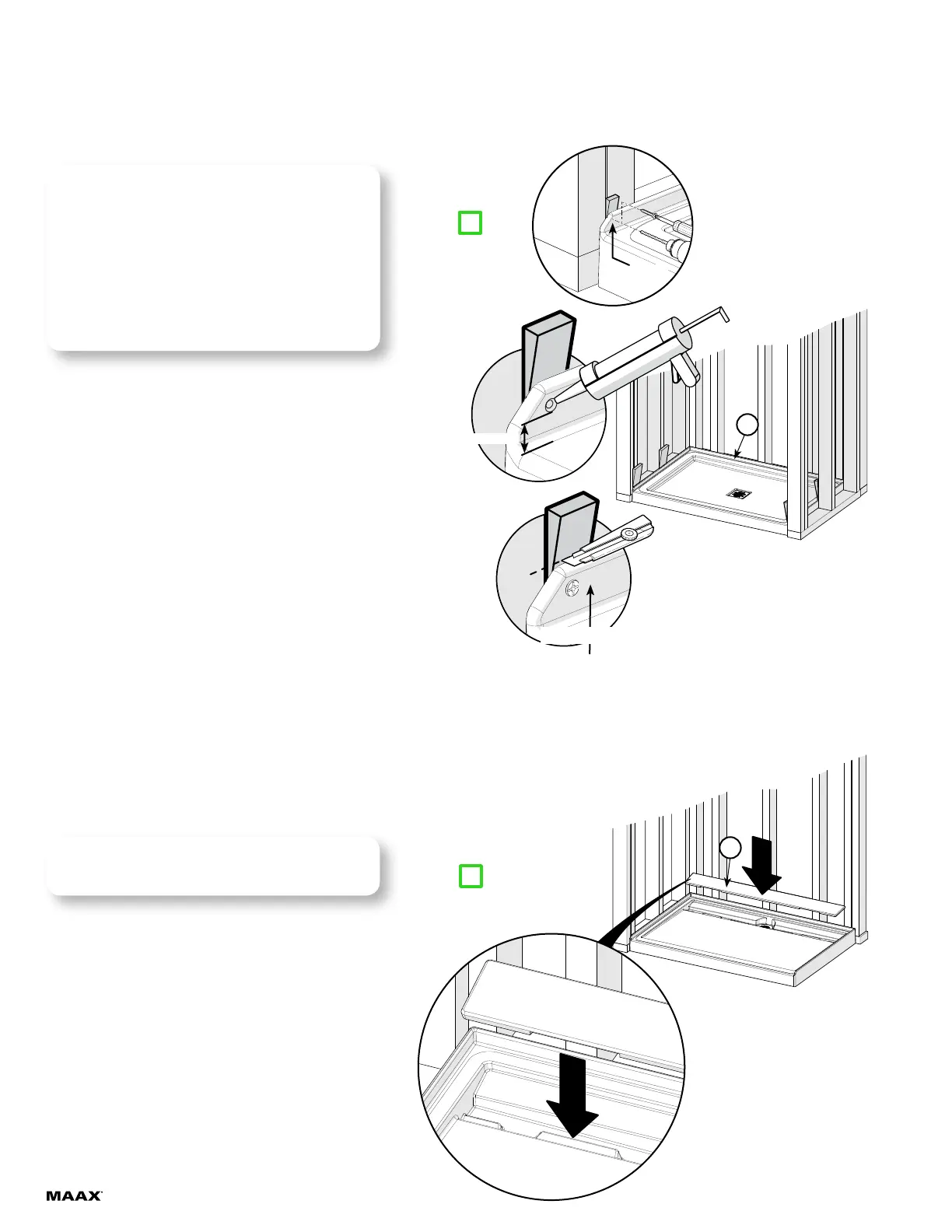

Insertar la cubierta del desagüe lineal (13a) como se
muestra.
2
ETAPA Instalación de la base (continuación)
Distinct / Zone Square
2.8
Marcarme!
Con una broca de 1/8", perforar los agujeros de la brida
de la base y fijar la base a todos los montantes usando
tornillos # 8 x 1¾" (no incluidos). Asegurarse de per-
forar solo la brida de la base y no los montantes.
APRETAR A MANO ÚNICAMENTE!
CADA AGUJERO DE LA BRIDA DEBE ESTAR
MÍNIMO A 8 MM (3/8 PO) DE LA SUPERFICIE DE LA
BASE! LLENAR LOS AGUJEROS DE
SILICONA ANTES DE ATORNILLAR
CORTAR EL EXCEDENTE DE LAS CUÑAS.
2.7
Marcarme!
Brida de jación
