3.2. Impianti elettrici
HC MT 1P/XP:
Impianto elettrico con 1 pompa
viene fornito con i cavi per le connessioni.
connettere il cavo di uscita (terra, terna trifase, schermo) all’elettropompa del tipo asincrono
trifase (configurata a triangolo (∆) 230 Vac per pompe esterne)
connettere il cavo di ingresso a tre fili (fase, neutro, terra) alla rete monofase a 230Vac tramite
un interruttore termico dimensionato in funzione dei dati di targa dell’elettropompa.

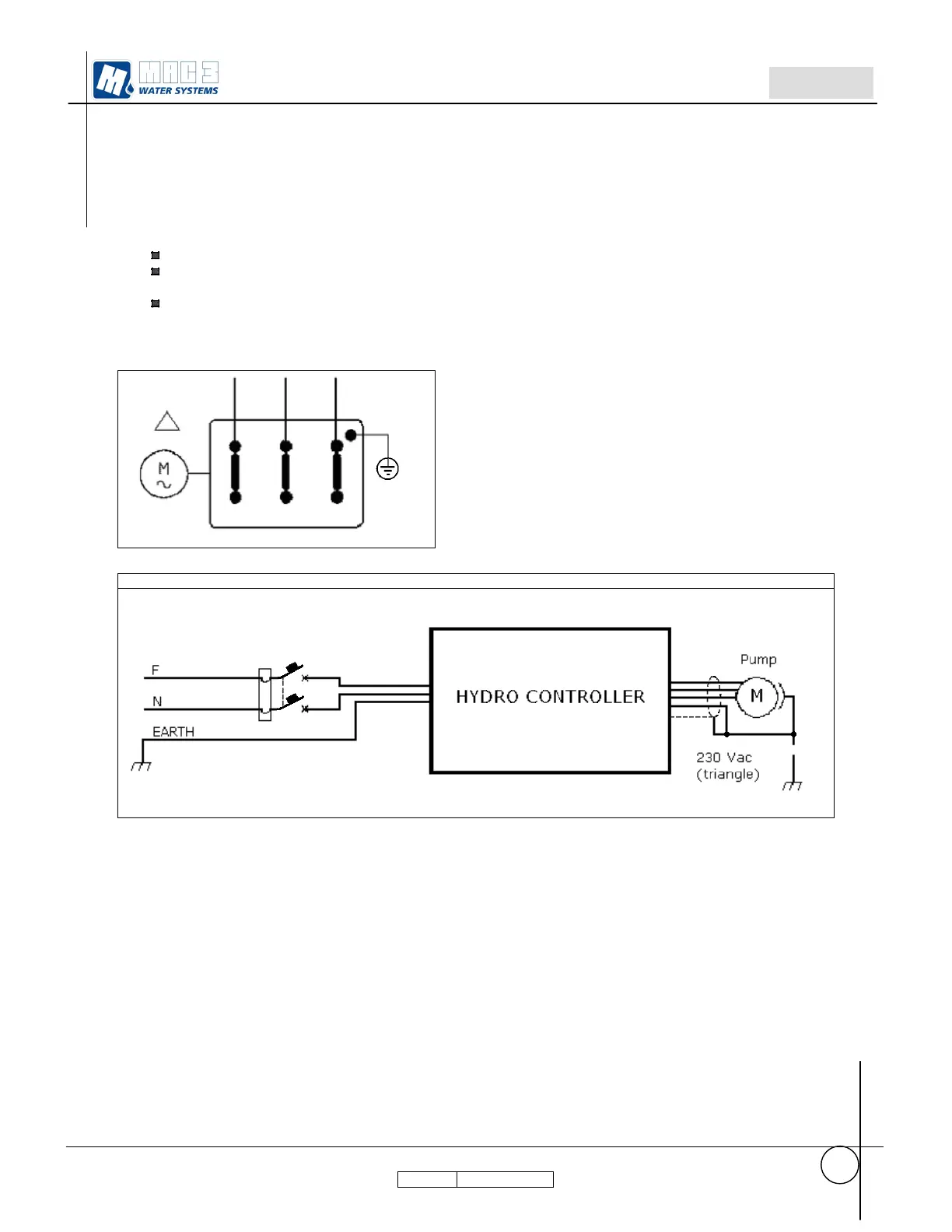

Esempio di configurazione a triangolo per motori a doppia configurazione (pompe esterne)
Schema elettrico per il modello a una pompa trifase
