L(Mono) ST L+R
2V 0.1V
0.5V
2V 0.1V
0.5V
OFF +3 +6dB
OFF +3 +6dB
OFF +3 +6dB
15

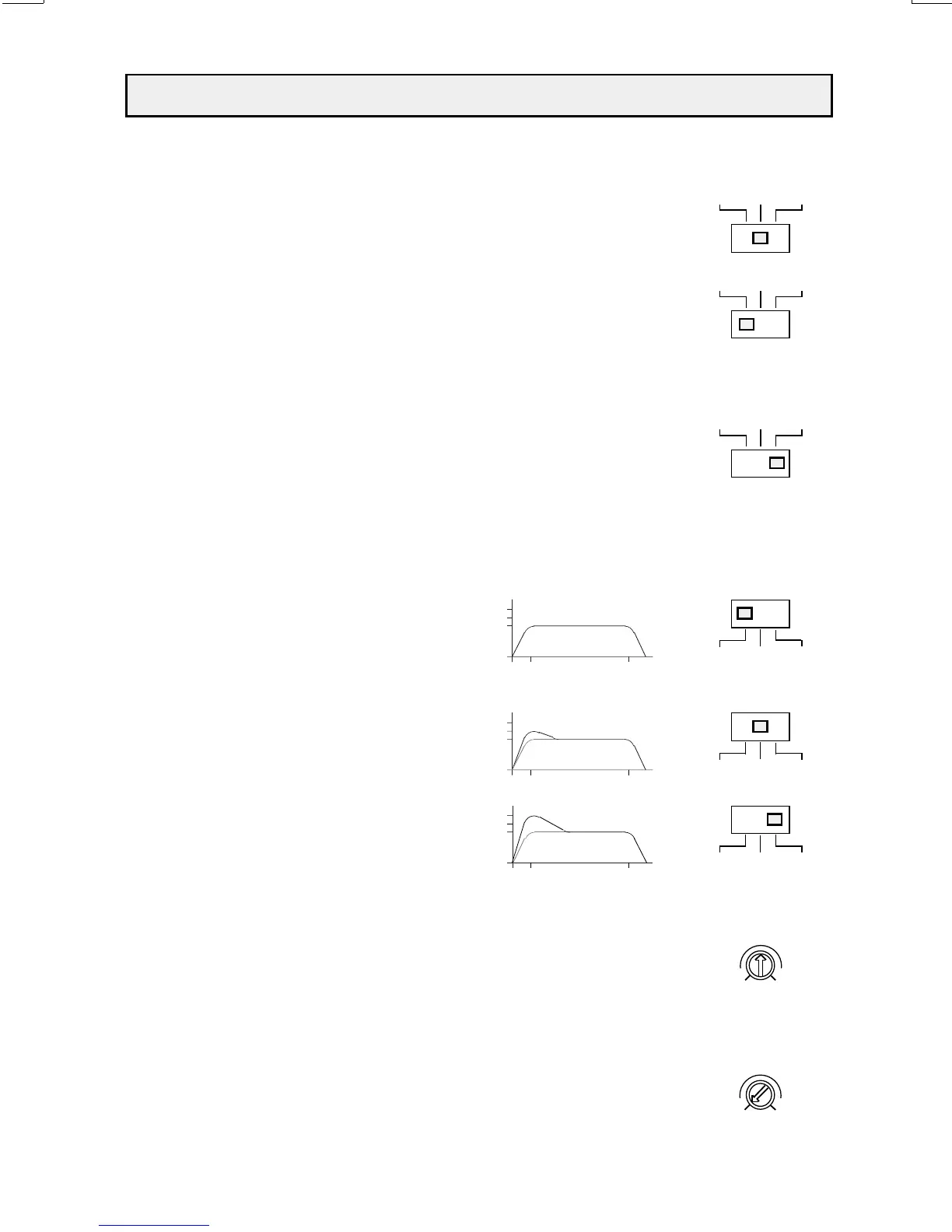

EINSTELLUNGEN UND WÄHLSCHALTER
EINGANGSWÄHLSCHALTER
a) “STEREOMODUS”: Den Schalter in die Position “ST” stellen, wenn
der Verstärker im 2-Kanal-Stereobetrieb eingesetzt wird.
Anmerkung: Auch in diesem Fall kann der mittlere Kanal angeschlossen
werden (C+ C-).
b) MODUS “L MONO”: Den Schalter in die Position “L MONO” stellen,
wenn der Verstärker nur mit einem Eingangskanal eingesetzt wird.
Anmerkung: Man verbinde die von einem Lautsprecher kommenden
Kabel mit den Klemmen (C+ C-), um eine BTL-Verbindung (gebridged)
zu erhalten.
Wünscht man ein Stereo-Klangbild, so muß eine weitere Endstufe auf
dieselbe Art mit dem anderen Lautsprecher verbunden werden.
c) “L+R”-MODUS: Den Schalter in die Position “L+R” stellen, wenn der
Verstärker zur Steuerung eines Tiefbaßtönersystems verwendet wird,
das den rechten und linken Kanal in Anspruch nimmt. Die beiden
Eingänge werden dann gemischt, um ein einziges Mono-
Ausgangssignal an beiden Kanälen oder an einem Kanal mit doppelter
Leistung zu erhalten, wenn der Tiefbaßtöner an den mittleren Kanal
(C+ C-) angeschlossen ist.
LOW-BOOST WÄHLSCHALTER
a) “OFF”-MODUS: In der Position “OFF” spricht
die Endstufe linear an ohne Betonung der
Niederfrequenzen.
b) “+3dB”-MODUS: Die Position “+3dB”
auswählen, wenn die Niederfrequenzen leicht
betont werden sollen.
c) “+6dB”-MODUS: Die Position “+6dB”
auswählen, wenn die Niederfrequenzen noch
etwas mehr betont werden sollen.
L(Mono) ST L+R
L(Mono) ST L+R
EINSTELLUNG DES EINGANGSGEWINNS
Die Mittelposition (rastet hörbar ein) dient zur Auswahl einer
Eingangsempfindlichkeit von 500 mV, die dem Vorverstärkerausgang der
MACROM-Fabrikate entspricht.
Will man eine Endstufe mit einem Hauptgerät verbinden, das kein MACROM-
Fabrikat ist, jedoch einen vorverstärkten RCA-Ausgang besitzt, gehe man
folgendermaßen vor:
a) die Lautstärke des Hauptgeräts auf zirka 3/4 der maximalen Lautstär-
ke einstellen;
b) mit einem Schraubendreher stelle man die Eingangssteuerung von 2V
bis 0,1 V auf den maximalen ohne Verzerrung erhaltbaren
Lautstärkepegel ein.
