COLLEGAMENTI
COLLEGAMENTI:
1. Cavo della batteria: Collegare il morsetto BATT
11 direttamente alla batteria della automobile,
tramite un cavo (giallo) di sezione adeguata.
Non collegare questo cavo con i circuiti esistenti nel sistema elettrico del veicolo. Per la
protezione del veicolo, è molto importante inserire un fusibile (non fornito) molto vicino alla
batteria. Questo collegamento deve essere effettuato per ultimo.
2. Cavo di accensione a distanza: Collegare il cavo di accensione a distanza (REMOTE) oppure
il filo di comando per l'antenna elettrica proveniente dall'unità principale (blu) al morsetto
REMOTE
13 dell'amplificatore.
NOTA: Nel caso in cui questo cavo non venga collegato, l'amplificatore non si accenderà
all'accensione dell'unità principale. Nel caso in cui la Vostra unità principale non disponesse di
un'uscita per l'antenna elettrica di potenza bisogna collegare un'interruttore a leva a scatto
rapido (SPST) fra la sorgente di accensione (+12V) ed il cavo di accensione a distanza da
collegarsi al morsetto REMOTE
13 per provvedere all'accensione manuale dell'amplificatore.
3. Cavo di massa: Collegare un cavo di massa (nero) di sezione adeguata in modo saldo e con
un ottimo contatto elettrico allo chassis dell`automobile, e quindi il morsetto GND
12 . Controllare
che il punto prescelto abbia continuità fra lo stesso e il terminale negativo della batteria.
Utilizzare un cavo di massa il piu' corto possibile e nel caso più amplificatori dovessero venire
impiegati, collegare tutte le relative masse ad un unico punto.
4. Fusibile: Dovendo sostituire i fusibili assicurarsi di sostituirli con fusibili di identico amperaggio.
L'impiego di fusibili sbagliati potrebbe comportare gravi danni ai componenti.
5. Terminali di uscita degli altoparlanti: Assicurarsi di osservare la corretta polarità e la fase nel
collegamento degli altoparlanti ( + e - ).
NOTA:I negativi degli altoparlanti NON devono mai essere connessi fra di loro o utilizzare un
unico cavo comune ad essi
Non lasciate che cavi non adeguatamente isolati vengano in contatto con la massa, parti
metalliche dell'auto o facciano contatto fra di loro.

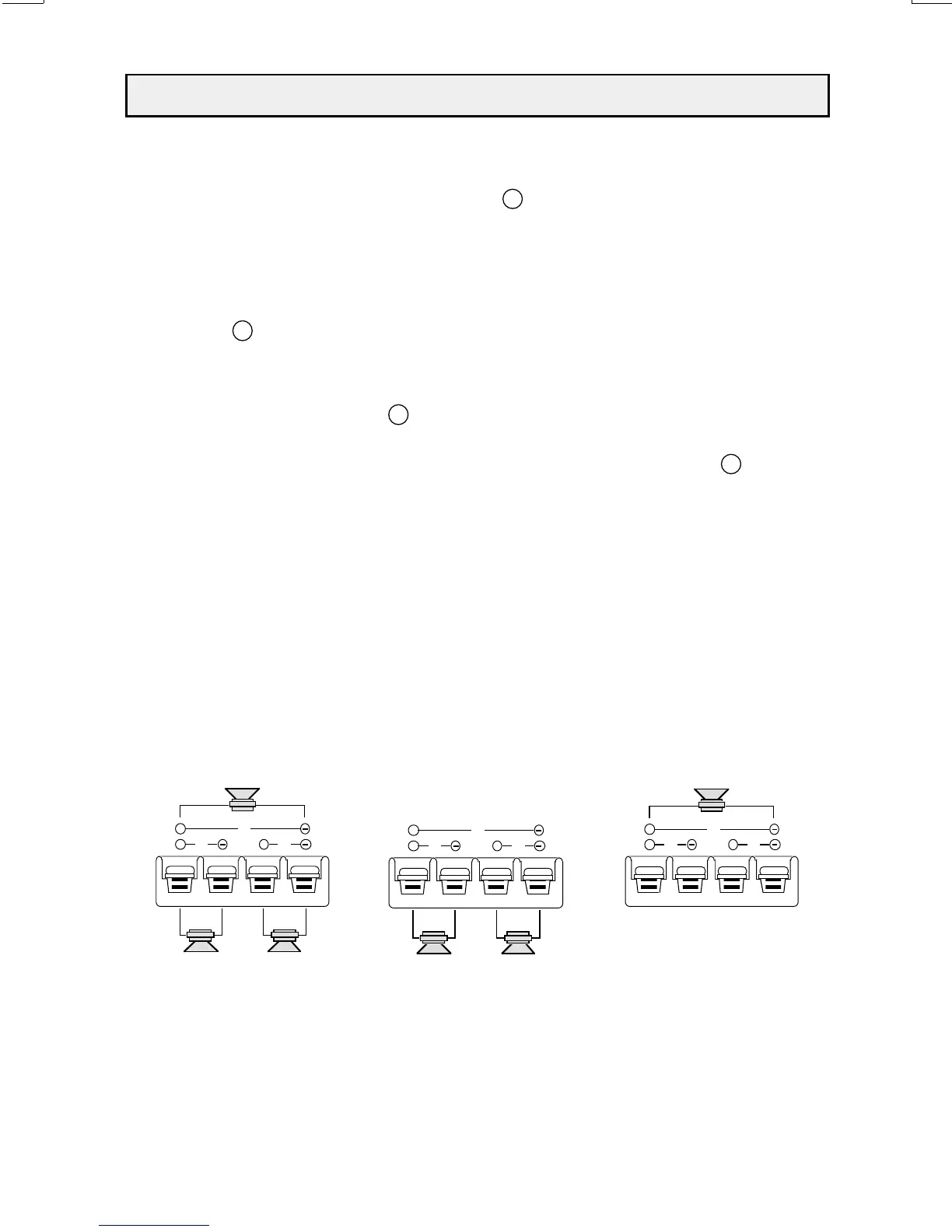

Configurazione a 3 canali Configurazione a 2 canali Configurazione a 1canale
6. Connettori di ingresso RCA: Collegate i cavi di uscita Pre della vostra unità principale ai
connettori di ingresso RCA, usando adeguati cavi di prolunga RCA (ad es. 90.05, 90.10, 90.25,
o 90.50 della MACROM).
Assicuratevi di osservare la corretta designazione dei canali: sinistro L (bianco), destro R
(rosso).
++
+
C
A B
++
+
C
A B
++
+
C
A B
LEFT LEFT RIGHTRIGHT
MONO MONO
