KONTROLLEN&ANZEIGEN
1 • RCA-Eingangskontakte Front: Damit können die Pre-Ausgangskabel der Head-Unit an
den Eingang des Verstärkers angeschlossen werden. Diese Eingänge steuern die Endstufen
der FRONT-Sektion.
2 • Einstellung des Front-Eingangsgewinns: Ermöglicht die Einstellung der
Eingangsempfindlichkeit der Endstufe zwischen 200 mV und 4V.

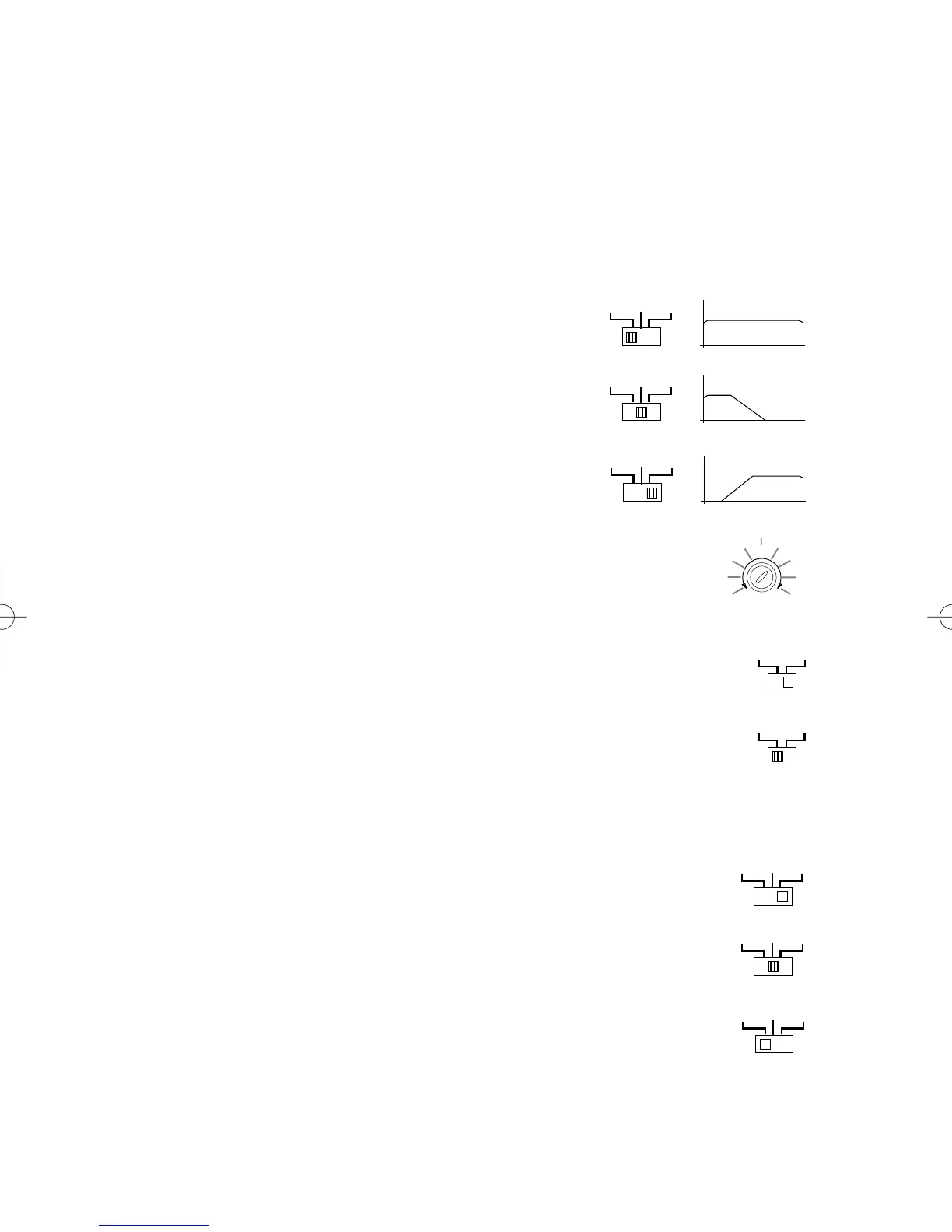

3 • Wahlschalter der Front-Frequenzweiche: Ermöglicht die Auswahl des Ausgangsmodus
der Endstufe durch Aktivierung des Low-Pass oder High-Pass-Filters.
a) Flat: Die Endstufe gibt den gesamten Frequenzbereich
des am Eingang angelegten Signals wieder.
b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h., das
Ende der am Front-Eingang anliegenden
Niederfrequenzen wird bestimmt.
c) High-Pass: Aktivierung des Tiefpaß-Filters, d. h. den
Anfang der hohen Frequenzen an den Front-Ausgängen
bestimmen.
4. Stufenlose Regelung der Low-Pass oder High-
Pass Frequenzen Front: Nach Zuschalten des High-Pass
oder Low-Pass-Filters ist es möglich, den Frequenzübergang stufenlos
zwischen 30 Hz und 600 Hz einzustellen.
5 •Eingangsmodus-Wahlschalter 4CH/2CH: Ermöglicht die Auswahl der
Eingangskonfiguration der Endstufe, auf folgende Weise:
a) ”4Ch”: Die vier Eingangskanäle müssen angeschlossen werden, damit alle
Ausgangskanäle funktionieren.
b) ”2Ch”: Sollten nur zwei Signale zur Verfügung stehen, die von der Head-Unit
kommen, so müssen sie an den Front-Eingang angeschlossen werden, damit alle
vier Ausgangskanäle funktionieren.
In dieser Konfiguration dienen die Rear-Eingänge als By-pass-Ausgänge; d. h.
daß man mit dem Front-Eingang ein von der Form und Amplitude identisches
Signal erhält. Die Empfindlichkeitseinstellungen bleiben auf jeden Fall unabhängig.
6 • Ausgangs-Wahlschalter 4CH/3CH/2CH: Ermöglicht die Ausgangskonfiguration des
Verstärkers auf folgende Weise:
a) "4Ch" Konfiguration von 4 Ausgangskanälen.
Auf diese Weise kann die Endstufe mit einem doppelten Stereosystem
betrieben werden, Front und Rear.
b) "3Ch" Konfiguration 3 Ausgangskanäle.
Auf diese Weise kann die Endstufe mit einem Front-System im Stereo-Modus,
und Rear im Mono-Brückenmodus betrieben werden.
c) "2Ch" Konfiguration mit 2 Ausgangskanälen. Auf diese Weise kann der
Verstärker wie eine herkömmliche 2-Kanal Stereo-Endstufe mit doppelter
Leistung betrieben werden.
Anmerkung: Mit der Konfiguration “2ch out” werden die Empfindlichkeitseinstellungen
unabhängig, d. h. die Front-Sektion regelt die Empfindlichkeit des Linken Kanals, während die
Rear-Sektion die des Rechten Kanals regelt. Will man außerdem die Frequenzweiche
aktivieren, so ist nur die der Rear-Sektion aktiv und demzufolge ihre Kontrolle für die
Einstellung der Frequenz.
Flat Low High
20Hz 30 > 600Hz
Flat Low High
20kHz30 > 600Hz
