4.1 - LIMITE DI RILEVAMENTO
Il dispositivo deve essere in grado di rilevare un tasso di perdita che sia pari almeno a 50 dm
3
/h o allo 0,1% della potenza
termica del bruciatore. In caso contrario deve evitare l’accensione e l’apertura delle valvole del bruciatore.
4.2 - CALCOLO DEL TASSO DI PERDITA
E’ possibile calcolare il tasso di perdita utilizzando le formule:
Impianto con n° 1 Pressostato tarato a P
i
/2:
• Tasso di perdita valvole:
(P
i
– P
set
) x V
p
x 3600
V
1,2
=
P
atm
x t
test
Impianto con n° 2 Pressostati:
• Tasso di perdita valvola V
1
:
(P
set1
) x V
p
x 3600
V
1
=
P
atm
x t
test
• Tasso di perdita valvola V
2
:
(P
i
– P
set2
) x V
p
x 3600
V
2
=
P
atm
x t
test
P
i
: Pressione di ingresso [mbar]
P
set
: Pressione di settaggio del pressostato (P
i
/2) [mbar]
P
set1
: Pressione di settaggio del pressostato di bassa pressione [mbar]
P
set2
: Pressione di settaggio del pressostato di alta pressione [mbar]
V
p
: Volume di prova [dm
3
]
P
atm
: Pressione atmosferica [mbar]
t
test
: Tempo di test [s]
Il tempo di test è un valore fisso impostato sulla scheda di controllo ed è pari a 20”.

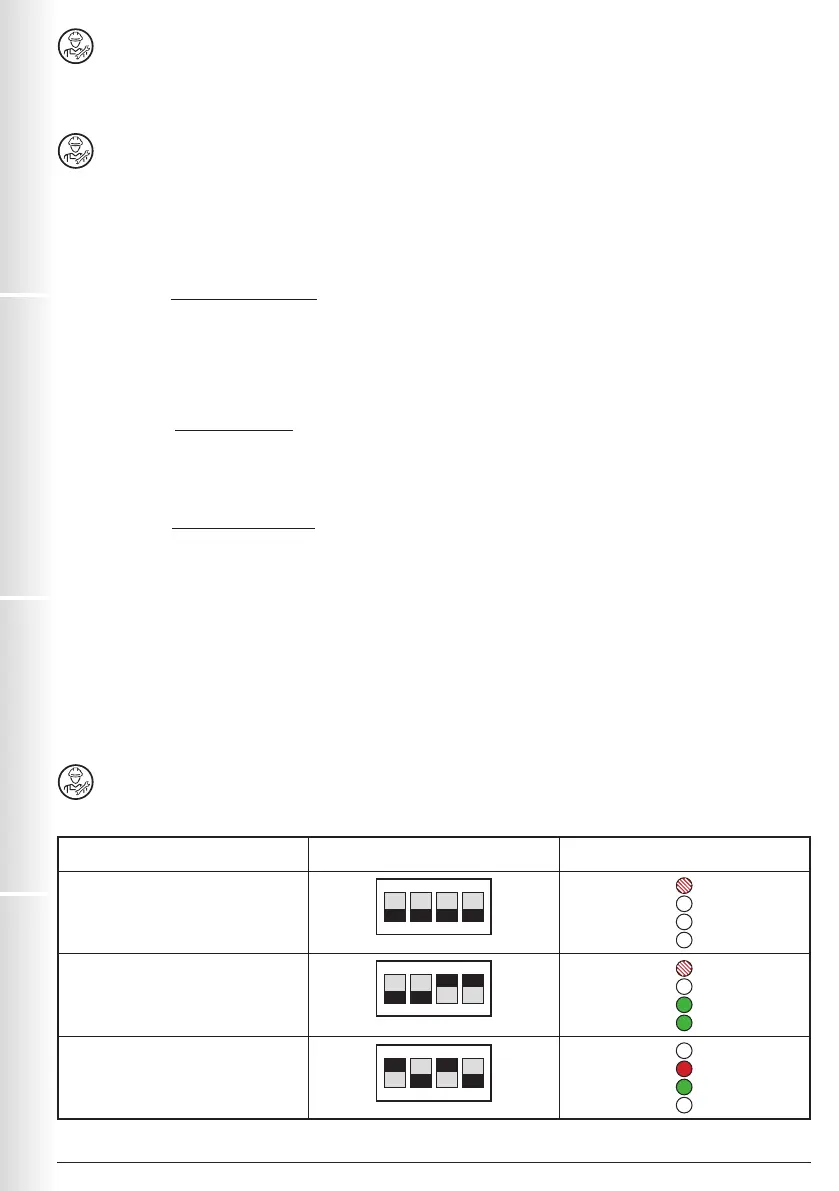

4.3 - TIPOLOGIE DI FUNZIONAMENTO
Il dispositivo è in grado di funzionare secondo tre tipologie di funzionamento:
La selezione del tipo di funzionamento viene effettuata attraverso i cursori del deep-switch (3) presente a lato della morsettiera.
TIPO DI SETTAGGIO SETTAGGIO DEEP SWITCH LED
STD
EVA
EVP
ON DIP
ON DIP
ON DIP
1
1
1
OFF
OFF
ON
2
2
2
OFF
OFF
OFF
3
3
3
OFF
ON
ON
4
4
4
OFF
ON
OFF
