8
Madas Technical Manual - 9|9.4 - REV. 0 of 8
th
Feb 2019MTC10

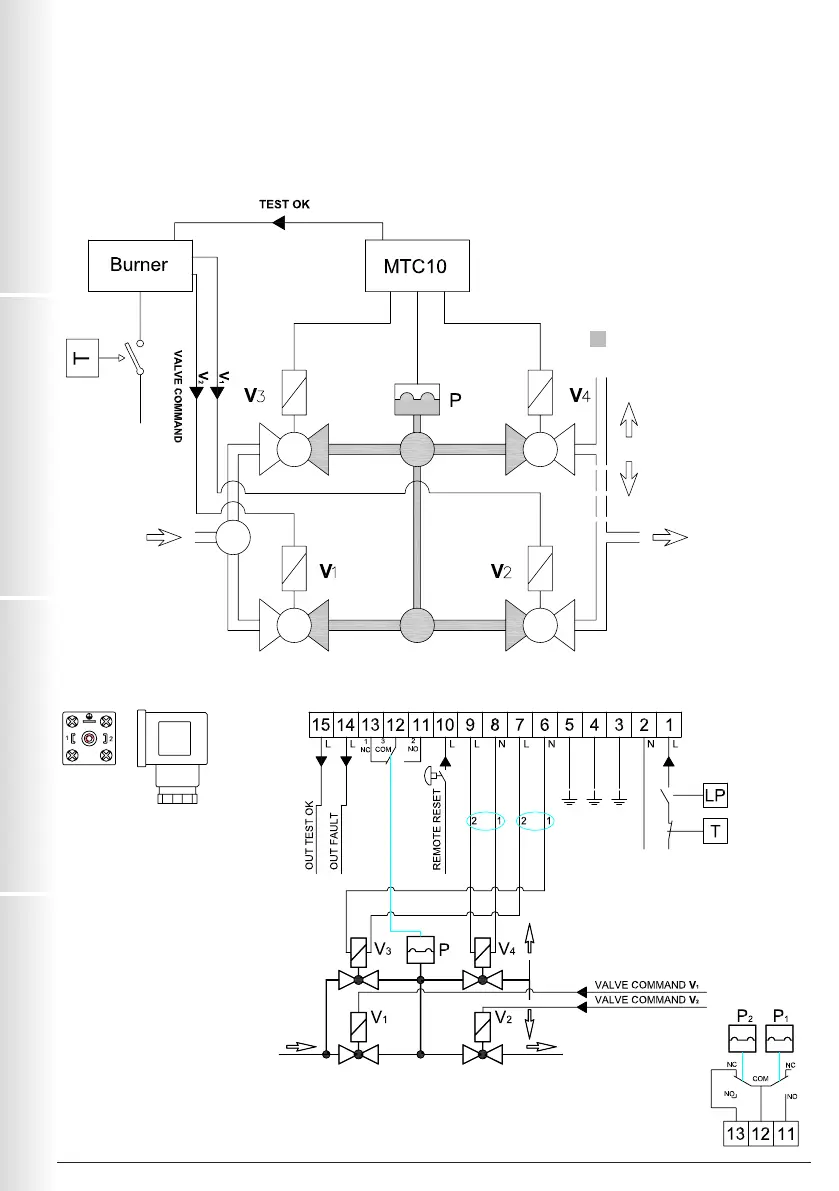

ESEMPIO N° 2
V1: Elettrovalvola di sicurezza N.C.
V2: Elettrovalvola di lavoro N.C.
V3: Valvola ausiliaria N.C.
V4: Valvola ausiliaria N.C.
P: Pressostato
T: Termostato
LP: Pressostato di minima
: Volume di prova
P
1
: Pressostato bassa pressione
P
2
: Pressostato alta pressione
Comando Valvole Collegamenti elettrici
Nel seguente schema il controllo tenuta viene eseguito tramite l'impiego di 2 valvole ausiliarie.
L'MTC10 comanda le valvole V3 e V4. Il Burner Control comanda le valvole V1 e V2.
Prima dell'avvio del bruciatore si eseguono i seguenti controlli:
1. Tenuta V1 e V3
2. Tenuta V2 e V4
Durante il test, il gas può essere scaricato in camera di combustione o, in caso non sia permesso, deve essere rilasciato
all’esterno in luogo sicuro. Superato il test il Burner Control apre V1 e V2.
