Magic 105 - Page 15

15
F

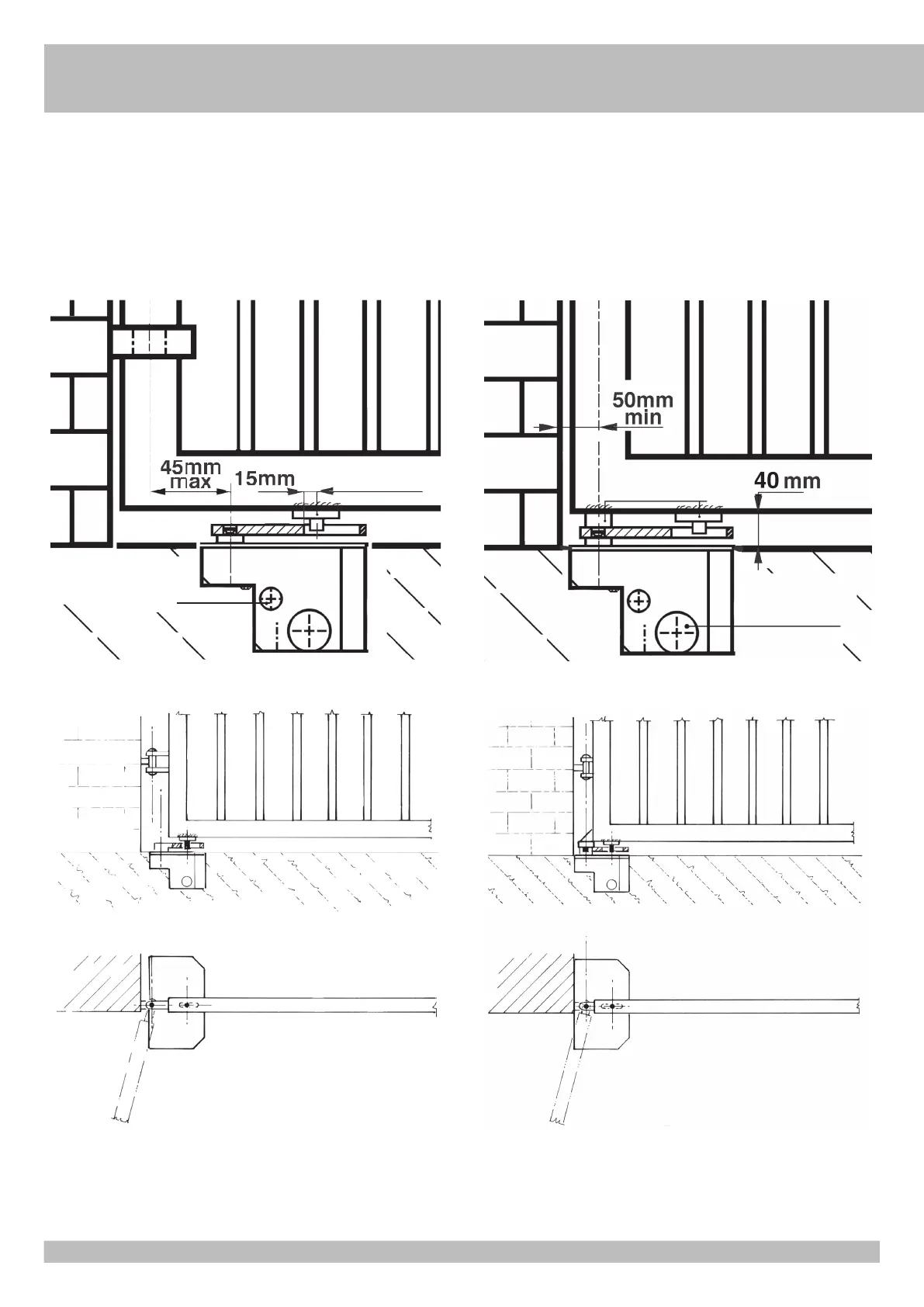

FIG. 7 - DÉSAXÉ JUSQU’À 45 MM DES GONDS DU PORTAIL
A - NE PAS UTILISER
B - Souder au portail avec le pivot (cf. fig. 7).
FIG. 8 - PORTANT DU PORTAIL
A - Utiliser uniquement lorsque le poids du portail repose sur le moteur.
B - Souder avec le pivot au milieu de la fente du levier d’entraînement (cf. fig. 8).
7 8
ECOULEMENT
DE L’EAU
SOUDER
CABLE ELECTRIQUE
SOUDER
