Magic 105 - Page 39

39
E
S

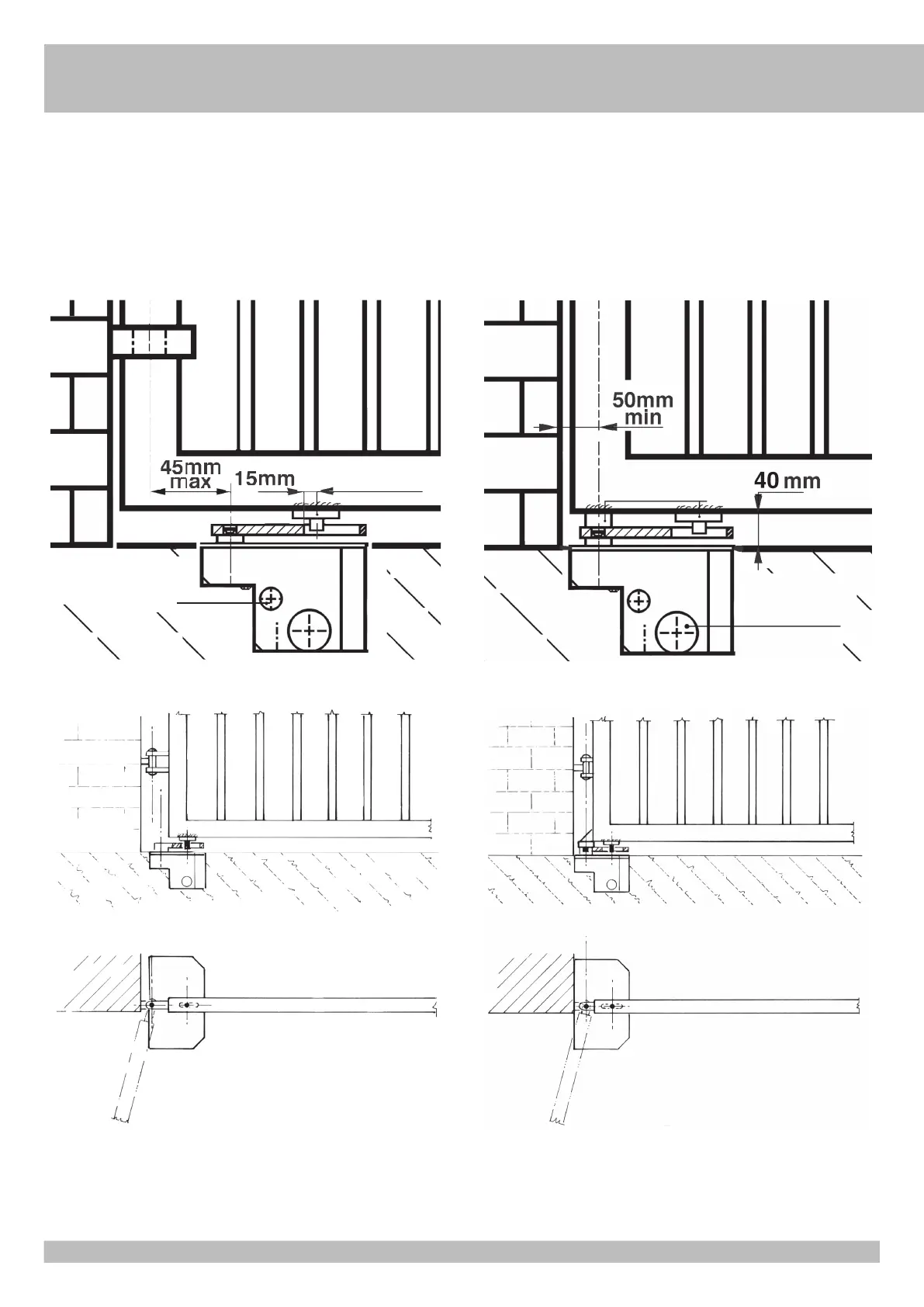

FIG. 7 - DISTANCIADO HASTA 45 mm DE LA BISAGRAS DE LA PUERTA
A - NO USAR
B - Soldar a la puerta con el perno como en Fig. 7
FIG. 8 - MAGIC 105° PORTANTE DE LA PUERTA
A - Utilice solo cuando el peso de la puerta grava sobre el motor y tiene que ser soldado a la puerta
con un refuerzo
B - Soldar con el perno posicionado a mitad ranura de la palanca (Fig. 8)
7 8
DRENAJE DEL AGUA
SOLDAR
CABLES ELÉCTRICOS
SOLDAR
