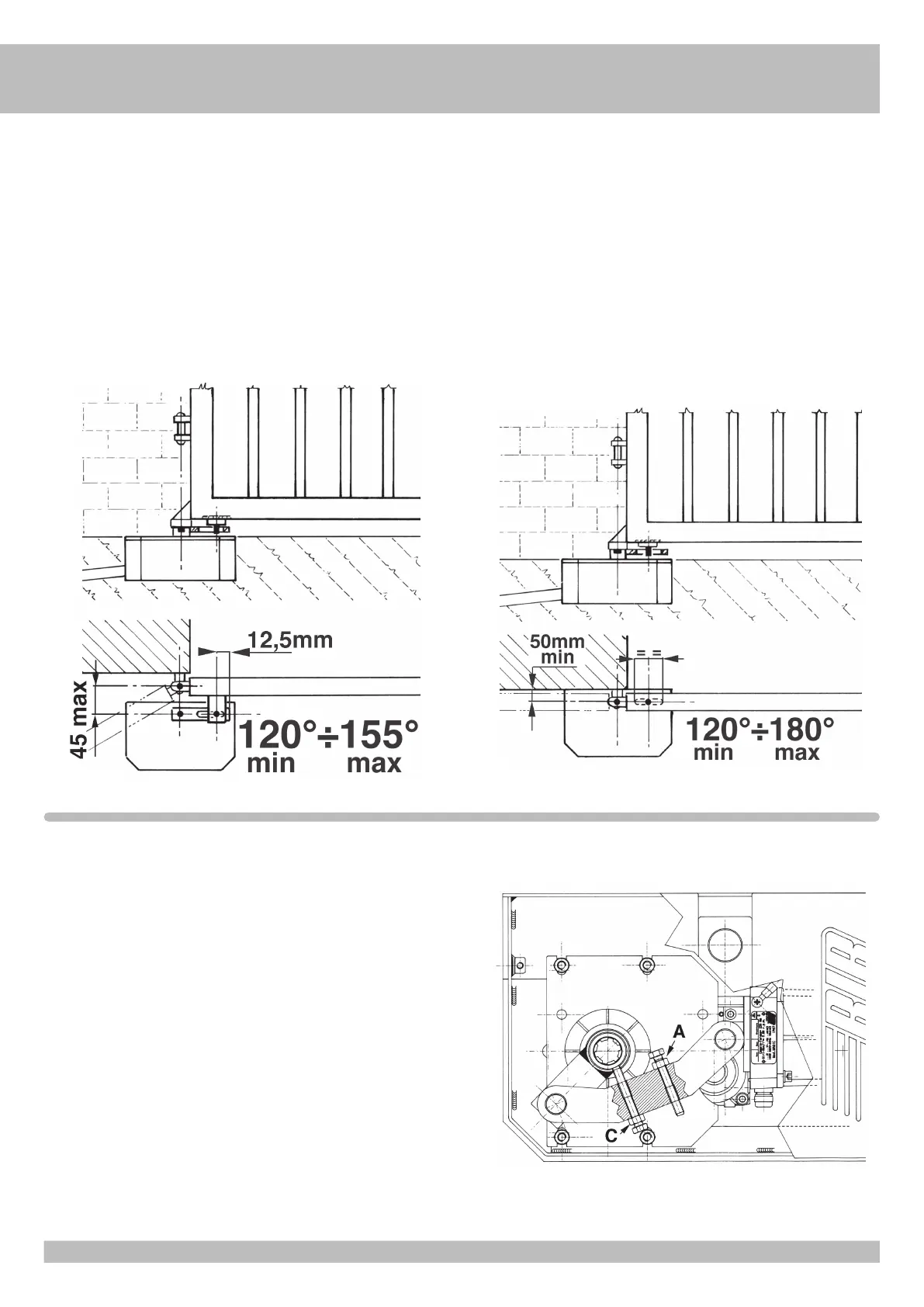

REGULACION TOPES MECANICOS MAGIC 105°
Usando MAGIC no es necesario fijar topes u otras cosas en la tierra porque està equipado
adentro de tornillos ajustables de parada para delimitar el recorrido de la hoja.
Para tener acceso a los tornillos es necesario quitar la tapa del MAGIC.
- Para obtener la abertura deseada de la puerta es suficiente atornillar o desatornillar el
tornillo de bloqueo “A” y despues bloquear la tuerca de fijación para impedir que modifique
su posición en el futuro (Fig. 11).
- La misma configuracion se debe hacer también para el tornillo “C” para el cierre.
11
INSTALACIÓN DE MAGIC 180°
MAGIC 180° se hace ambidiestro, por lo tanto usted puede fijarlos o a la izquierda o en la
derecha de la puerta indiferentemente y toda la instalación queda igual como por la versión
105° a excepción del siguiente:
- Cementar prestando atención que el cemento no caiga dentro la caja y controlar que las
caras cortas de la caja sean perfectamente perpendicular a la hoja cuando en posición
CERRADO dependiendo de la anchura de la abertura que usted desea obtener.
La conexión entre la hoja y la palanca se puede hacer según las figuras 9 y 10.
NB: En caso de puertas existentes con soporte portante al suelo, la instalación es posible
haciendo modo que el motor soporte el peso de la hoja (véase instalacion fig. 10).
- Insertar los tornillos para sujetar la tapa en lugares corte en la caja de cementación.
FIG. 9 - MAGIC 180° CON ABERTURA HASTA 155°
A - NO USAR
B - Soldar a la puerta con el perno como en Fig. 9
FIG. 10 - MAGIC 180° CON ABERTURA HASTA 180°
A - Utilice apenas cuando el peso de la puerta grava sobre el motor y tiene que ser soldado a la
puerta con un refuerzo.
N.B.: No usar cuando hay bisagras portantes.
B - Soldar a la puerta con el perno como en Fig. 10
9 10
