Magic 105 - Page 7

7
I

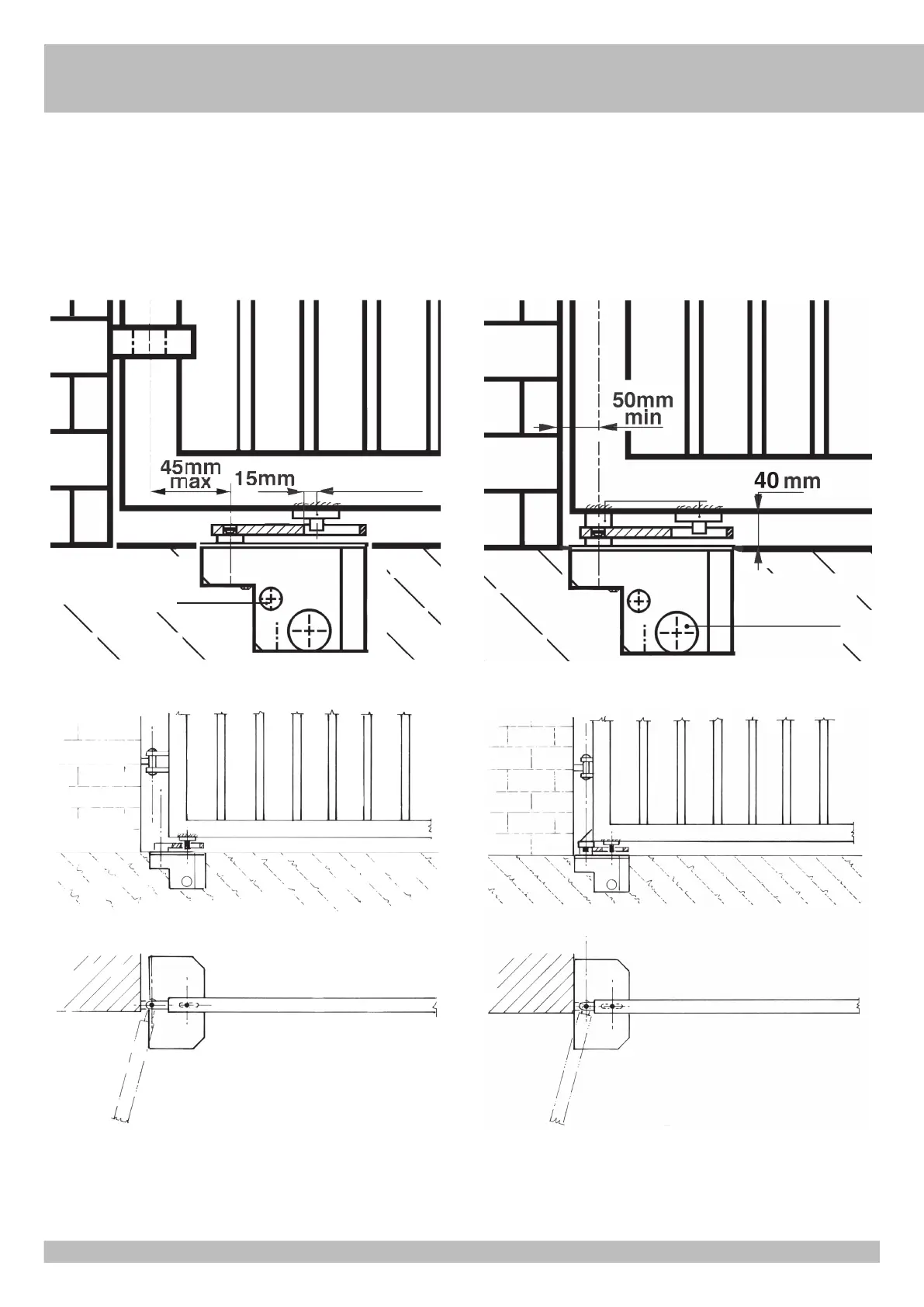

FIG. 7 - LEVA DI TRAINO FUORI ASSE RISPETTO ALLE CERNIERE DEL CANCELLO
(FINO A 45 mm)
A - NON USARE
B - Saldare al cancello con il perno come da Fig. 7
FIG. 8 - LEVA DI TRAINO PORTANTE DEL CANCELLO
A - Usare solo quando il peso del cancello grava sul motore
B - Saldare con il perno a metà asola della leva di traino come da Fig. 8
7 8
SCARICO ACQUA
SALDARE
CAVI ELETTRICI
SALDARE
