Magnavox MWC13D5 - Schematic Diagrams (TV & DVD Sections)

1-10-3

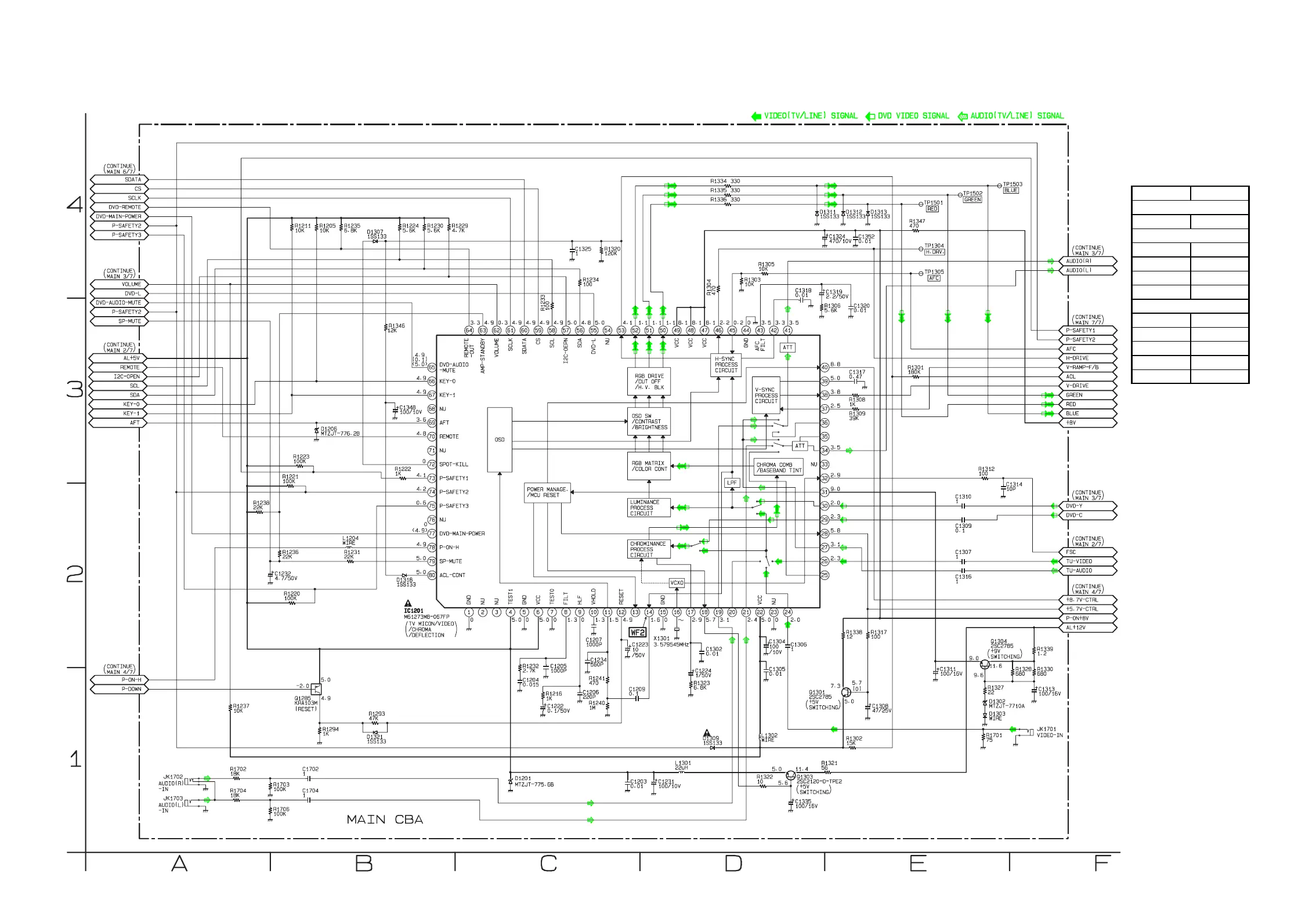

Main 1/7 Schematic Diagram < TV Section >
T8100SCM1
MAIN 1/7
Ref No. Position
IC1201
B-2
Q1285
B-1
Q1301
E-1
Q1303 D-1
Q1304 E-2
TP1304
E-4
TP1305
E-4
TP1501 E-4
TP1502 E-4
TP1503 F-4
IC
TRANSISTORS
TEST POINTS
