B - 58 MAJOR 400BL
B - OPSTARTING B - IGÅNGSÄTTNING
1. VERWIJDERING VAN DE VERPAKKING 1. UPPACKNING
Minimaal : 2 colli's Minst : 2 paket
 1 colli voor de vermogensbron
 1 colli voor de toorts
 1 paket för strömkällan
 1 paket för svetspistolen
 Verwijder het karton dat rond de installatie zit.  Ta bort förpackningen som skyddar maskinen

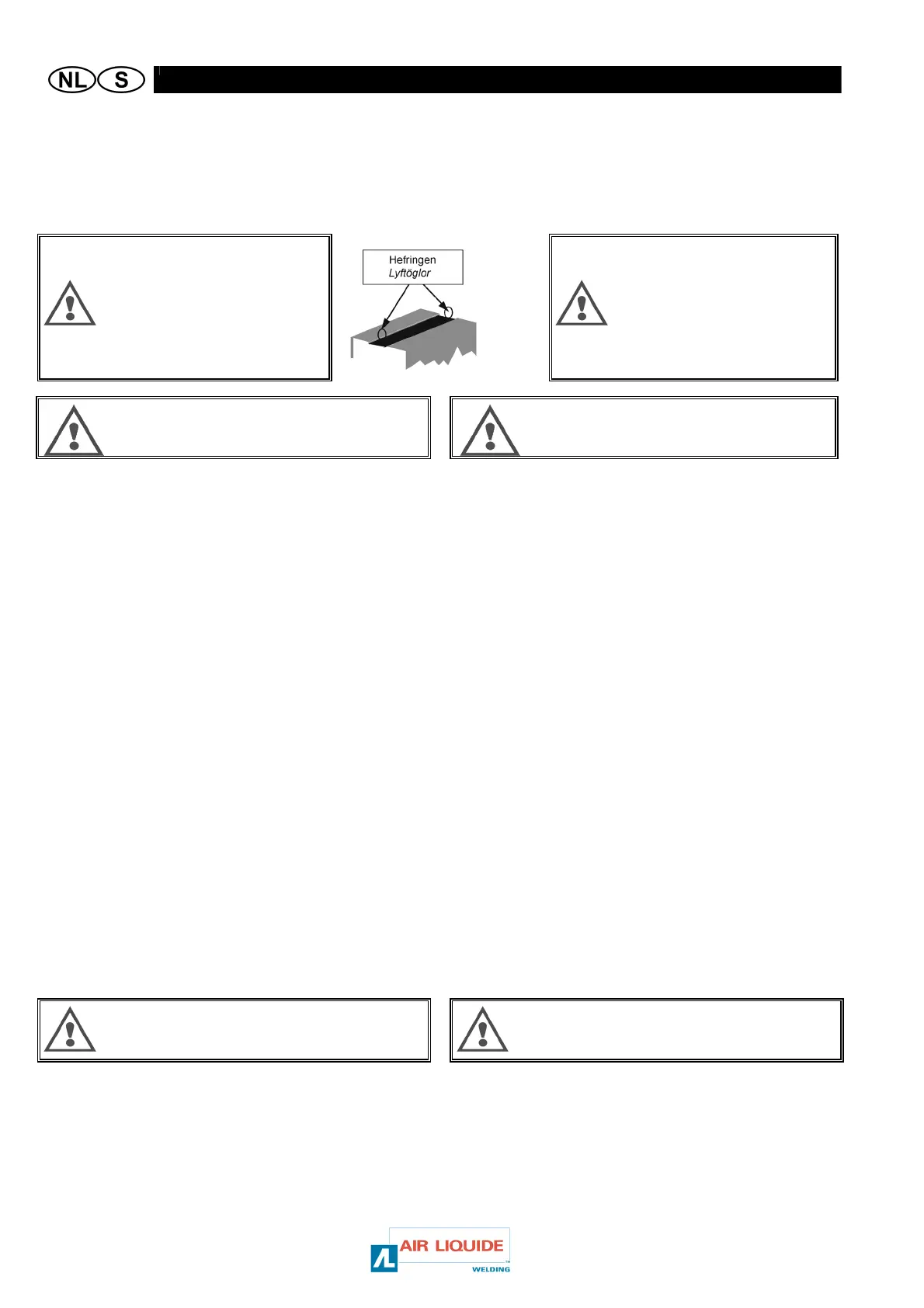

AANDACHT
Til de installatie ALLEEN op met behulp
van de 2 hefringen.
OBS !
Lyft ENBART med båda lyftöglorna.
OPGELET : De stabiliteit van de installatie is verzekerd tot een
hellingsgraad van 10°
OBSERVERA : Utrustningens stabilitet garanteras upp till en
lutning på 10°.
2. ELEKTRISCHE AANSLUITINGEN OP HET NET 2. ELANSLUTNING TILL NÄTET
De MAJOR 400BL wordt geleverd met : MAJOR 400BL levereras :
 de primaire kabel aangesloten in de generator  med primärkabel kopplad i strömkällan
 driefasige 380V / 400V-koppeling  koppling i 380V / 400V trefas
De toegelaten netspanningen zijn : Accepterade nätfrekvenser är :
 50 en 60 Hz voor de luchtversies  50 och 60 Hz för luftversionerna
Stemt uw elektriciteitsnet overeen met de fabriekskoppeling, dan sluit u dus gewoon
een "driefasige + aarding"-stekker aan op het uiteinde van de voedingskabel.
Om ditt nät motsvarar fabrikskopplingen behöver du bara ansluta en « trefas + jord »
kontakt längst ut på nätmatningskabeln.
Zit uw net op een andere stroomspanning, dan verandert u de koppeling binnenin de
vermogensbron.
Om ditt nät motsvarar en annan nätspänning måste du ändra på kopplingen inuti
strömkällan.
Zo gaat u tewerk : Gör så här :
 schakel de laspost uit  sätt maskinen på OFF
 draai de schroeven op het linkerpaneel van de generator los en neem het
paneel weg.
 ta bort strömkällans vänstra panel genom att lossa skruvarna som fäster
panelen.
 stem de koppelingen af op de gebruikte netspanning volgens de
aanwijzingen op de generator.
 anpassa kopplingarna till nätspänningen enligt anvisningarna som ges i
strömkällan.
 plaats het zijpaneel terug en draai àlle schroeven terug in het paneel.
 återmontera sidopanelen genom att skruva i alla fästskruvar.
Koppeling MAJOR 400BL (EG-versie) Koppling MAJOR 400BL (version EG)
(
 Zie FIGUUR 3 onderaan de folder) (  Se utvikningsblad FIGUR 3 i slutet av notisen)
3. AANSLUITING VAN DE GASAANVOER (OP DE
REDUCEERKLEP)
3. ANSLUTNING AV GASFLÖDET (PÅ REGULATOR)
Sluit de gasslang aan op de uitgang van het expansieventiel van de gasfles. Gasslangen skall anslutas på utgången från tryckreduceringsventilen på gasflaskan
 Zet de gasfles op de achterkant van de generator en sjor de fles vast met de
riem.
 Placera gasflaskan på hyllan bakon strömkällan och fäst flaskan med hjälp av
remmen.
 Draai de gasfles lichtjes open en daarna weer dicht zodat eventuele
onzuiverheden kunnen ontsnappen.
 Öppna lite flaskans ventil för att släppa ut eventuella orenheter och stäng
igen.
 Monteer de reduceerklep/debietmeter.  Montera regulatorn / flödesmätaren.
 Sluit de gasslang achteraan op de generator aan op de uitgang van de
drukregelaar.
 Anslut gasslangen på reduceringsventiluttaget på strömkällans baksida.
 Draai de gasfles open.  Öppna gasflaskan.
 Tijdens het lassen moet het gasdebiet tussen 15 en 20 l/min liggen.  Under svetsning ska gasflödet vara mellan 15 och 20l/min.
OPGELET
De gasfles goed vastsjorren met de veiligheidsriem.
OBS !
Se till att gasflaskan sitter bra fast genom att använda
säkerhetsremmen..
4. AANSLUITING VAN DE TOORTS 4. ANSLUTNING AV SVETSPISTOLEN
(  Zie FIGUUR 10 onderaan de folder) (  Se utvikningsblad FIGUR 10 i slutet av notisen)
U sluit de MIG-lastoorts aan op het frontpaneel van de generator, nadat u controleerde
of alle gemonteerde slijtstukken wel degelijk geschikt zijn voor de draad waarmee u
wilt lassen.
MIG-svetspistolen ansluts på strömkällans framsida. Kontrollera först att den utrustats
med de förbrukningsdelar som motsvarar den svetstråd som kommer att användas.
