- 8 -

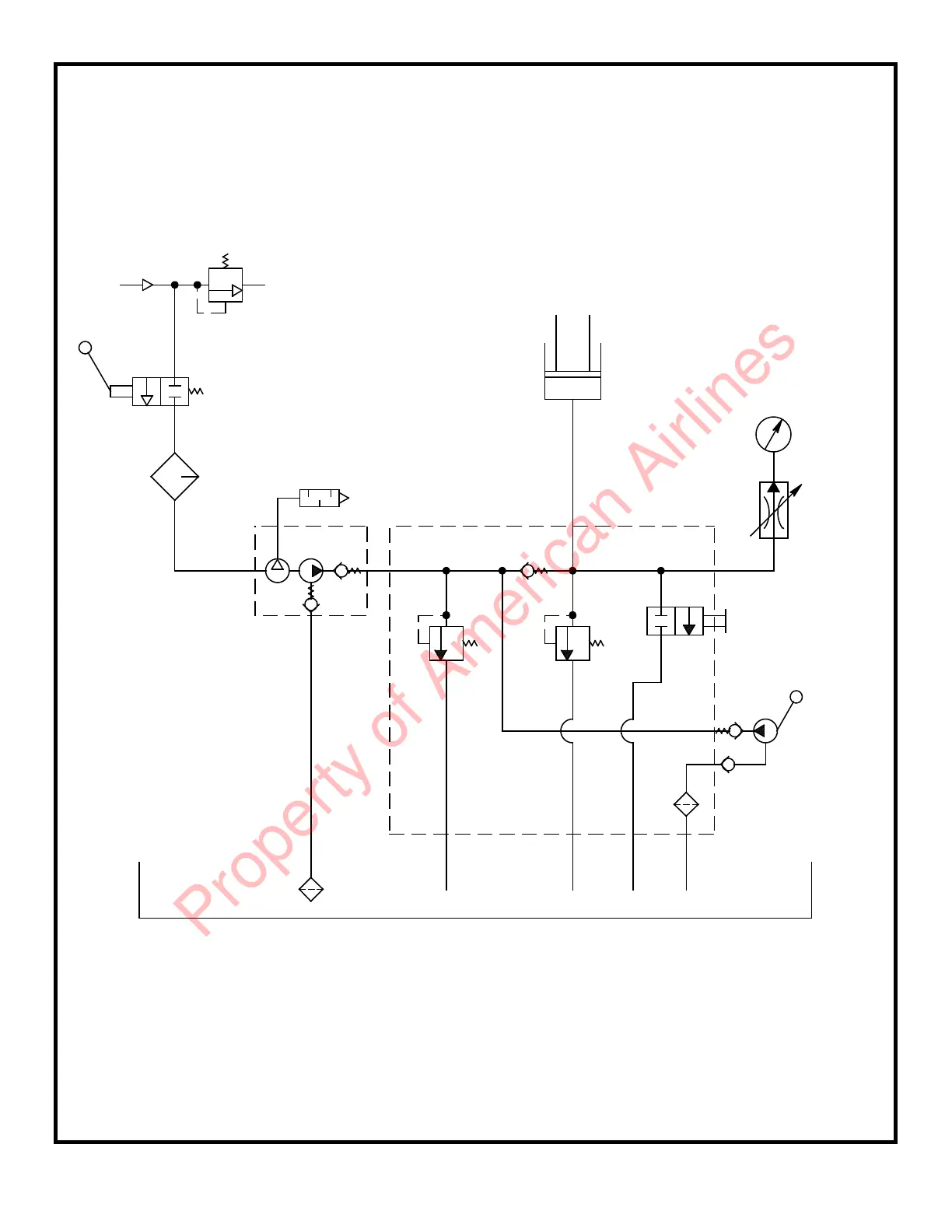

PNEUMATIC / HYDRAULIC DIAGRAM
RESERVOIR
H
J
K
L
M
N
P
D
A
B
C
D
E
F
G
- AIR RELIEF VALVE
- AIR VALVE
- LUBRICATOR
- AIR PUMP
- MUFFLER
- OIL SCREEN
- VALVE BLOCK
F
G
H
C
AIR INLET
B
A
E
F
P
- SYSTEM RELIEF VALVE
- THERMAL RELIEF VALVE
- CYLINDER ASSEMBLY
- LOAD GAUGE
- SHUTOFF VALVE
- RELEASE VALVE
- HAND PUMP
J
N
K
L
M
