3 INSTALLASJON
3.1 Installasjonsforberedelse
Noter følgende før installasjon
• Skaff en 3-fas tilkoblingskabel. Lengde etter behov.
• Jordfeilbryter 6mA DC er integrert i laderen, det kreves også att du installerer en jord-
feilbryter av type A eller type B før ladeboksen.

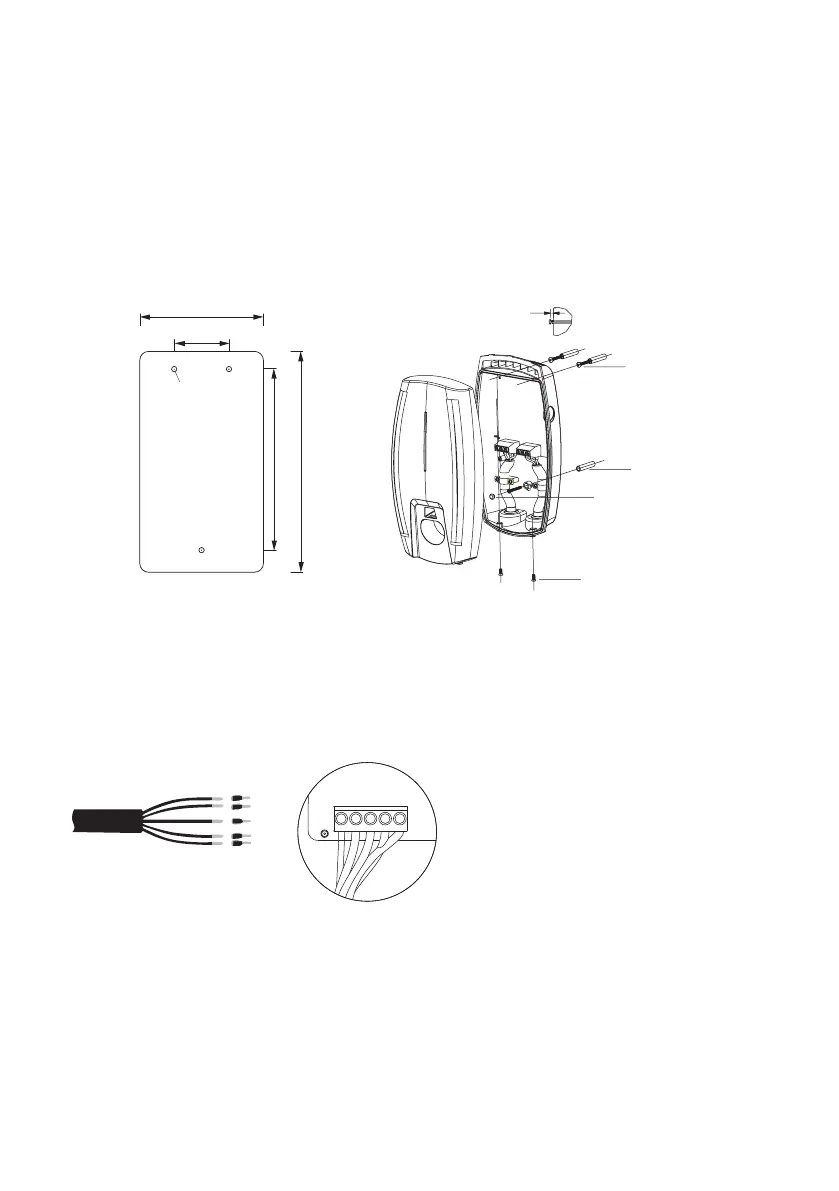

3.2 Montering
140 mm
5
3-M4x32
Skrue
3-Ø6 skrueplugg
Kabelgjennomføring
2-M4x12
Skrue
3-Ø6
250 mm
205 mm
62 mm
3.3 Kabling
1. Avisoler en lengde på 40 mm av kabelkappen og avisoler lederne til en lengde på
8-15 mm.
2. Koble lederne til klemmen som vist nedenfor.
PE N L1 L2 L3
