Malmbergs WiFi EVC - Page 20

20
3 INSTALLATION
3.1 Forberedelse af installationen
Vær opmærksom på følgende inden installationen
• Tilslut et 3-faset installationskabel. Længde efter behov.
• RCD-relæ 6mA DC er integreret i laderen, det kræves kun, at der installeres et fejl-
strømsrelæ type A samt en sikring foran ladeboksen

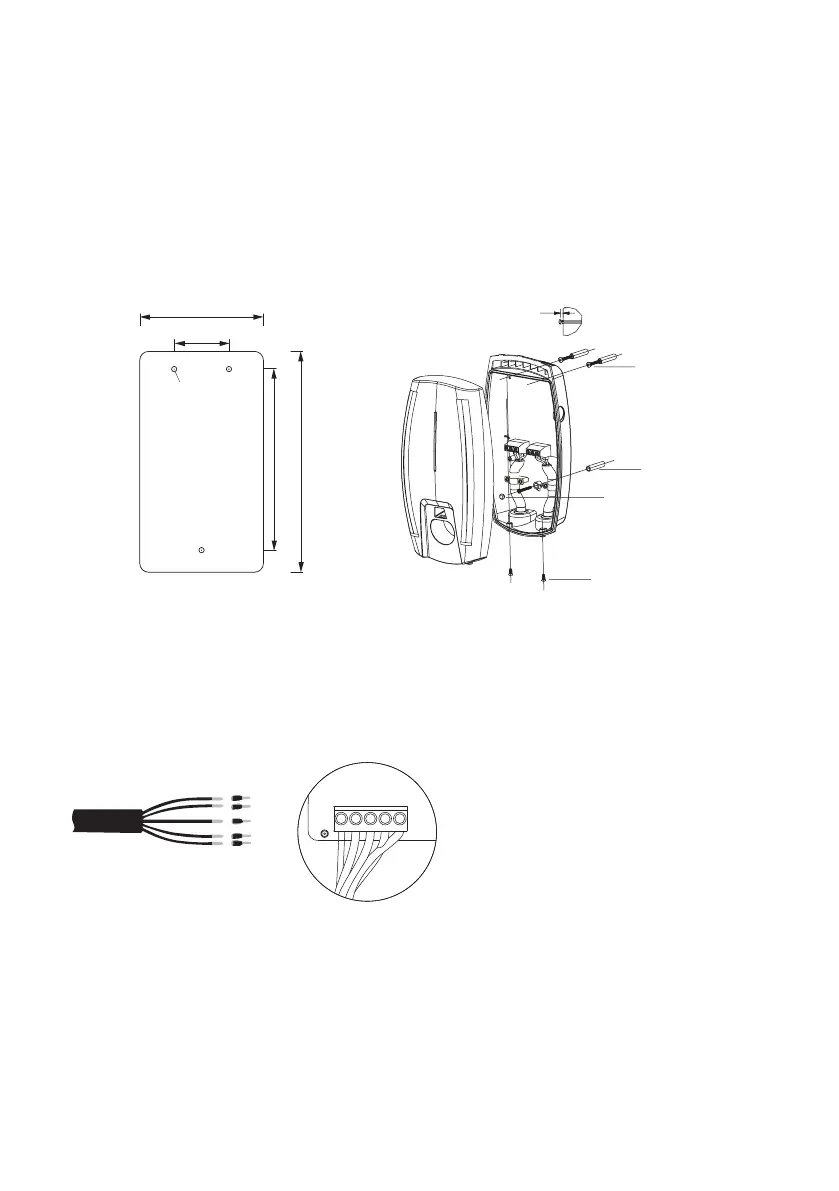

3.2 Montering
140 mm
5
3-M4x32
Skrue
3-Ø6 rawplugs
Membrannippel
2-M4x12
Skrue
3-Ø6
250 mm 205 mm
62 mm
3.3 Kabel fortrådning
1. Fjern ca. 40 mm af kabelkappen og asolerer derefter 8-15 mm af hver leder.
2. Tilslut lederne til klemrækken i henhold til billedet nedenfor.
PE N L1 L2 L3
