26
3 ASENTAMINEN
3.1 Esivalmistelut
Asennuksessa huomioitavaa
• Liitetään kolmivaiheiseen kaapeliin. Määrä riippuu asennuspaikasta ja -tavasta.
• Latauslaitteessa on sisäänrakennettu 6mA DC tasavirtasuojaus. Liitosjohto tulee suojata
erillisellä vikavirtasuojalla..

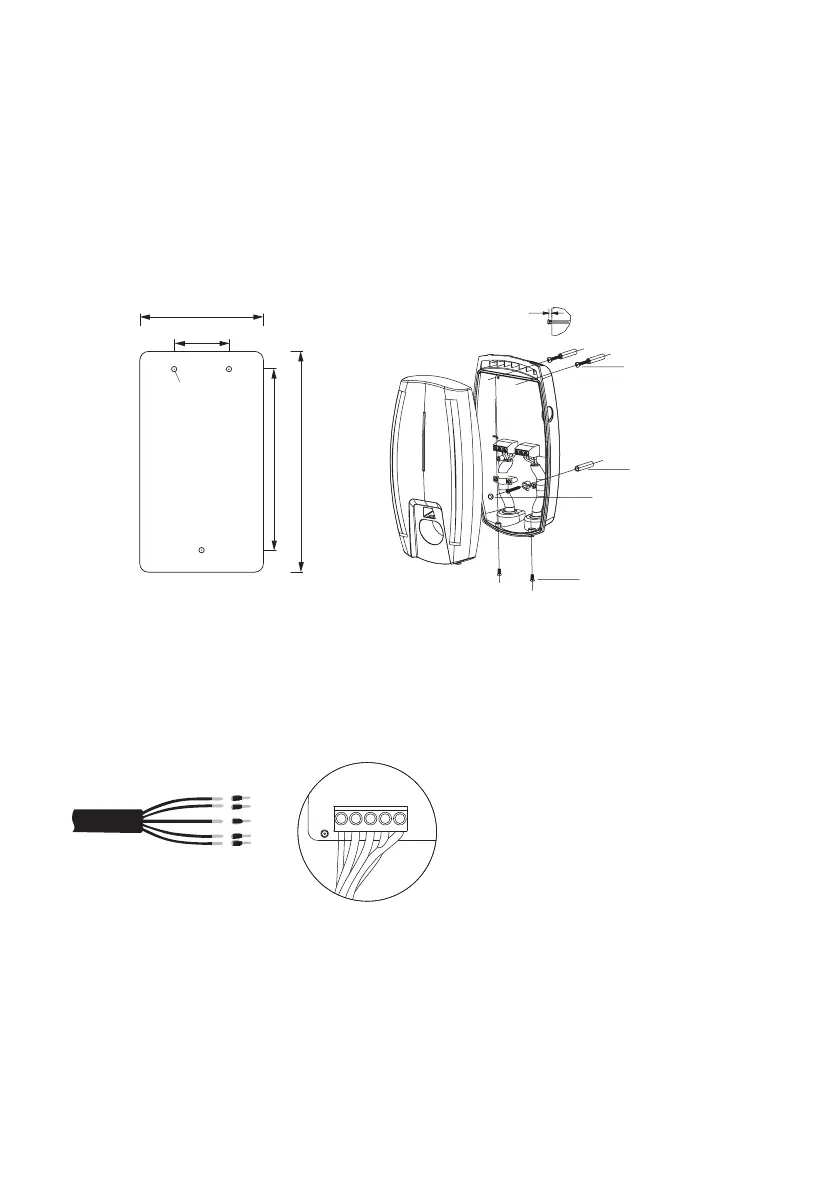

3.2 Kiinnittäminen
140 mm
5
3-M4x32
ruuvi
3-Ø6 ruuvitulppa
Tiiviste
2-M4x12
ruuvi
3-Ø6
250 mm
205 mm
62 mm
3.3 Kytkentä
1. Poista kaapelin ulkovaippa 40 mm matkalta ja kuori johtimet 8-15 mm matkalta.
2. Päätä johtimet liittimillä ja kytke kytkentäterminaaliin kuvan mukaisesti.
PE N L1 L2 L3
