30 Part Number 000014141 Rev 11 12/23
Instalación Sección 2
de la máquina de hacer hielo o desde las
válvulas de acceso ubicadas en la unidad de
condensación CVD. Complete la prueba de
presión, verifique que no haya fugas y retire
el nitrógeno del sistema antes de conectar
la bomba de vacío. Conecte la bomba de
vacío y evacúe el sistema a 500 micrones.

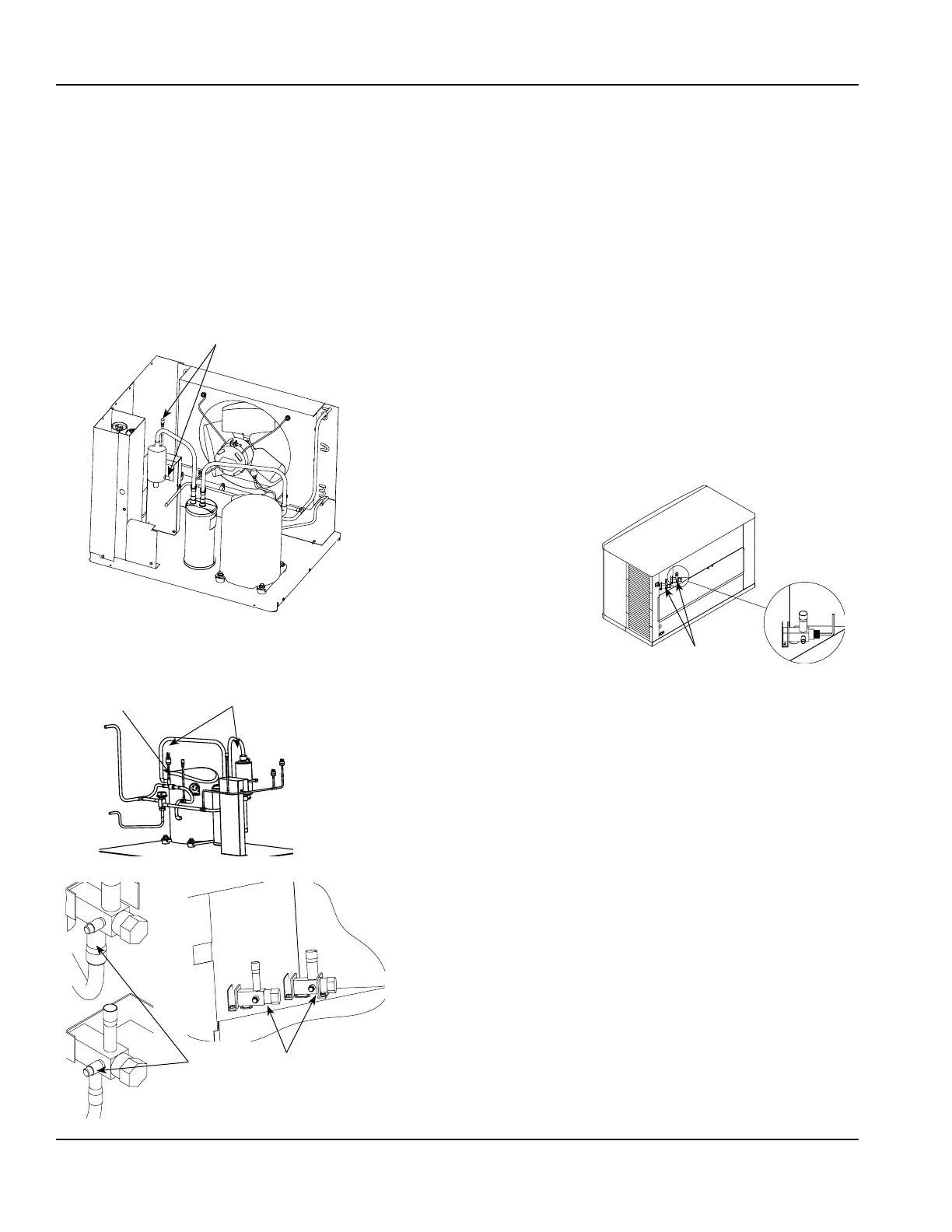

ALTERNE LAS CONEXIONES EN
LAS VÁLVULAS SCHRADER DE LA
UNIDAD DE CONDENSACIÓN
CONECTE EL CONJUNTO DE
INDICADOR DEL COLECTOR O UNA
MANGUERA CON PRESIONADORES
DE OBÚS EN AMBOS EXTREMOS
VÁLVULA DE
RETENCIÓN
CONDENSADOR
UBICACIÓN DE
CONEXIÓN DEL JUEGO
DE TUBERÍAS
CONECTE LA BOMBA DE VACÍO
A LAS VÁLVULAS DE CIERRE
DEL JUEGO DE TUBERÍAS
Paso 4 Abra las válvulas del juego de
tuberías y del receptor.
No escuchará el flujo de refrigerante
cuando las válvulas estén abiertas. El
refrigerante no fluirá hasta que arranque la
máquina de hacer hielo y se abra la válvula
de solenoide.
• Se deben volver a instalar, apretar y
revisar todas las tapas de las válvulas,
para asegurarse de que no tengan fugas
de refrigerante.
• Abra todas las válvulas en el sentido
contrario al de las agujas del reloj. Abra
las válvulas de corte de las tuberías de
succión y de líquido.
USE LA LLAVE ALLEN PARA ABRIR
(GIRAR EN EL SENTIDO CONTRARIO
AL DE LAS AGUJAS DEL RELOJ)
LAS VÁLVULAS DE CIERRE DE LAS
TUBERÍAS DE LÍQUIDO Y DE SUCCIÓN
Modelos QuietQube®
