30 Part Number 000014141 Rev 11 12/23
Installation Section 2

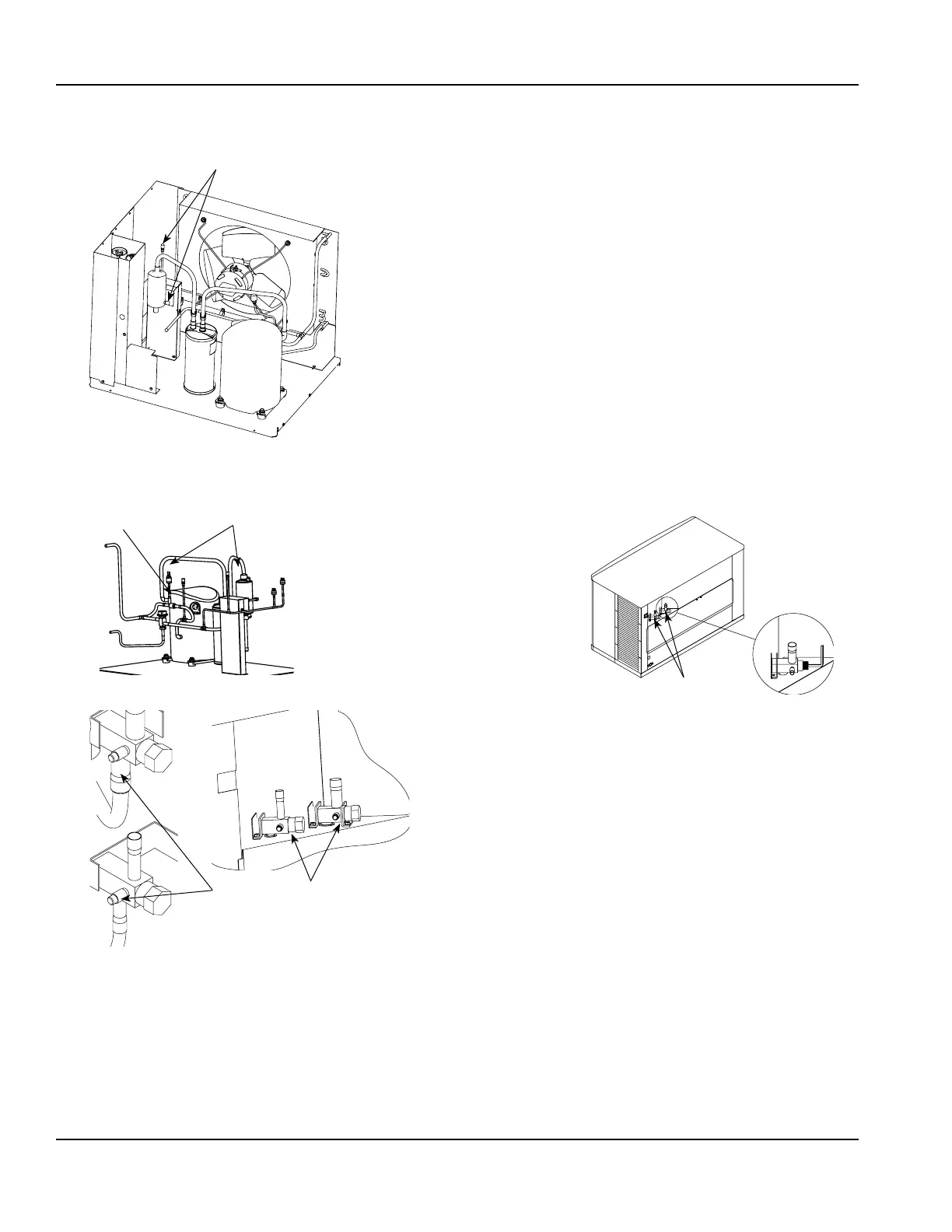

AUTRES RACCORDEMENTS
PAR DES ROBINETS D’ACCÈS
L’UNITÉ DE CONDENSATION
RACCORDER LE MANOMÈTRE OU
LE TUYAU AVEC DES ROBINETS
PRESSE-CLAPET ANTIFUITE DES
DEUX CÔTÉS
CLAPET
ANTI-RETOUR
CONDENSEUR
EMPLACEMENT DES
RACCORDEMENTS DE
CONDUITE
RACCORDER LA POMPE
À VIDE AUX ROBINETS
D’ARRÊT DES CONDUITES
Étape 4 Ouvrir les robinets des conduites
et du récepteur.
L’écoulement de fluide frigorigène n’est pas
audible lorsque les robinets sont ouverts.
Le fluide frigorigène ne s’écoulera pas
tant que la machine à glaçons n’est pas
en marche et que l’électrovanne n’est pas
ouverte.
• Tous les bouchons des robinets doivent
être remis en place, serrés et leur
étanchéité vérifiée pour éviter toute
fuite de fluide frigorigène.
• Tous les robinets s’ouvrent en tournant
dans le sens contraire des aiguilles d’une
montre. Ouvrir les robinets d’arrêt des
conduites d’aspiration et de liquide.
UTILISER UNE CLÉ ALLEN POUR
OUVRIR (SENS INVERSE DES
AIGUILLES D’UNE MONTRE)
LES ROBINETS D’ARRÊT DES
CONDUITES DE FLUIDE ET
D’ASPIRATION
Modèles QuietQube®
