Marantz CD85 - Page 12

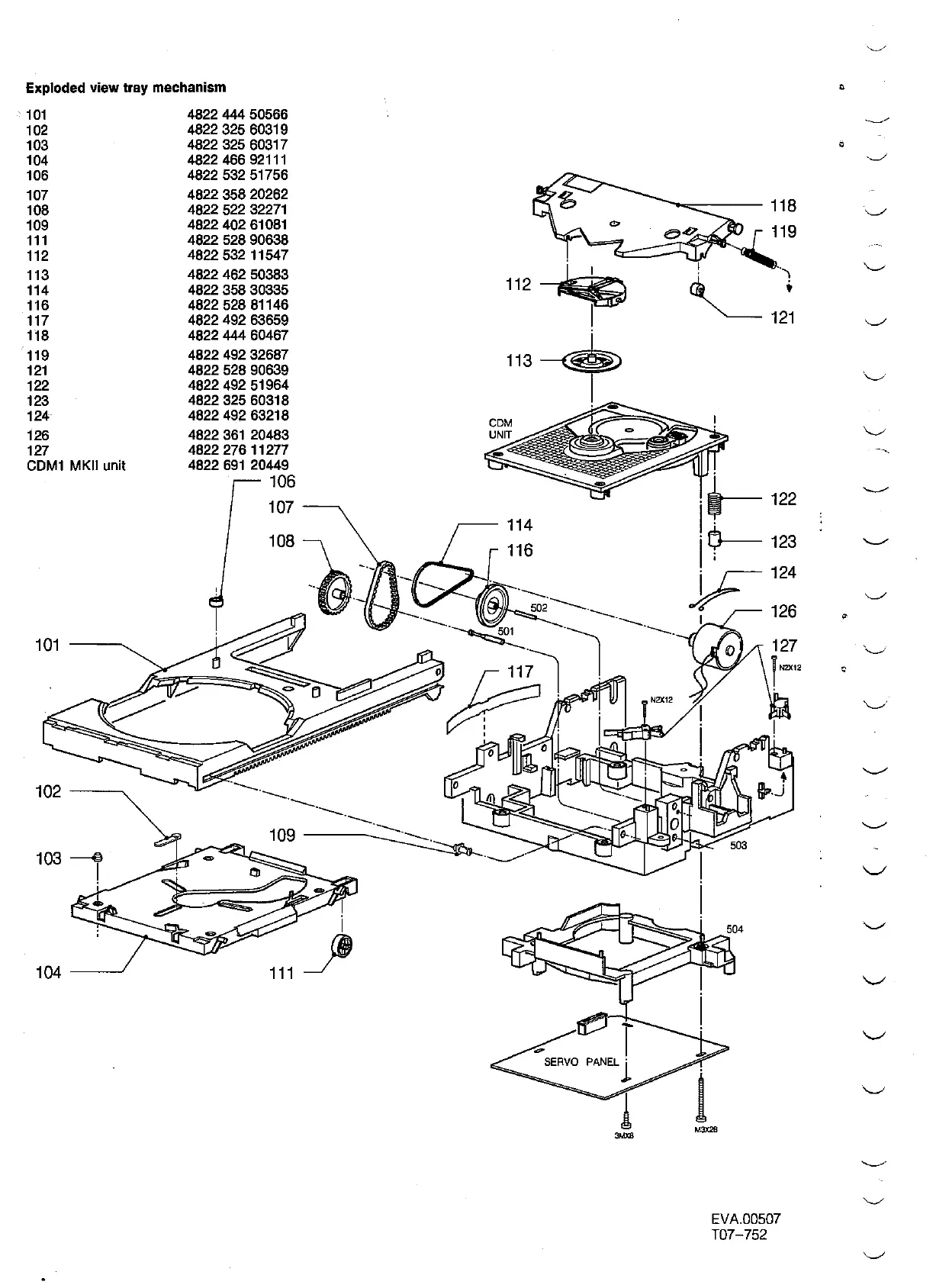

Exploded view tray mechanism
101
4822 444 50566
102
4822 325 60319
103
4822 325 60317
104
4822 466 92111
106
4822 532 51756
107
4822 358 20262
108
4822 522 32271
109
4822 402 61081
111
4822 528 90638
112
4822 532 11547
113
4822 462 50383
114
4822 358 30335
116
4822 528 81146
117
4822 492 63659
118
4822 444 60467
119
4822 492 32687
121
4822 528 90639
122
4822 492 51964
123
4822 325 60318
124
4822 492 63218
126
4822
361 20483
127
4822 276 11277
CDM1 MKII unit 4822 691 20449
