Marantz MM8077 Manual Del Usuario

4
ESPAÑOL

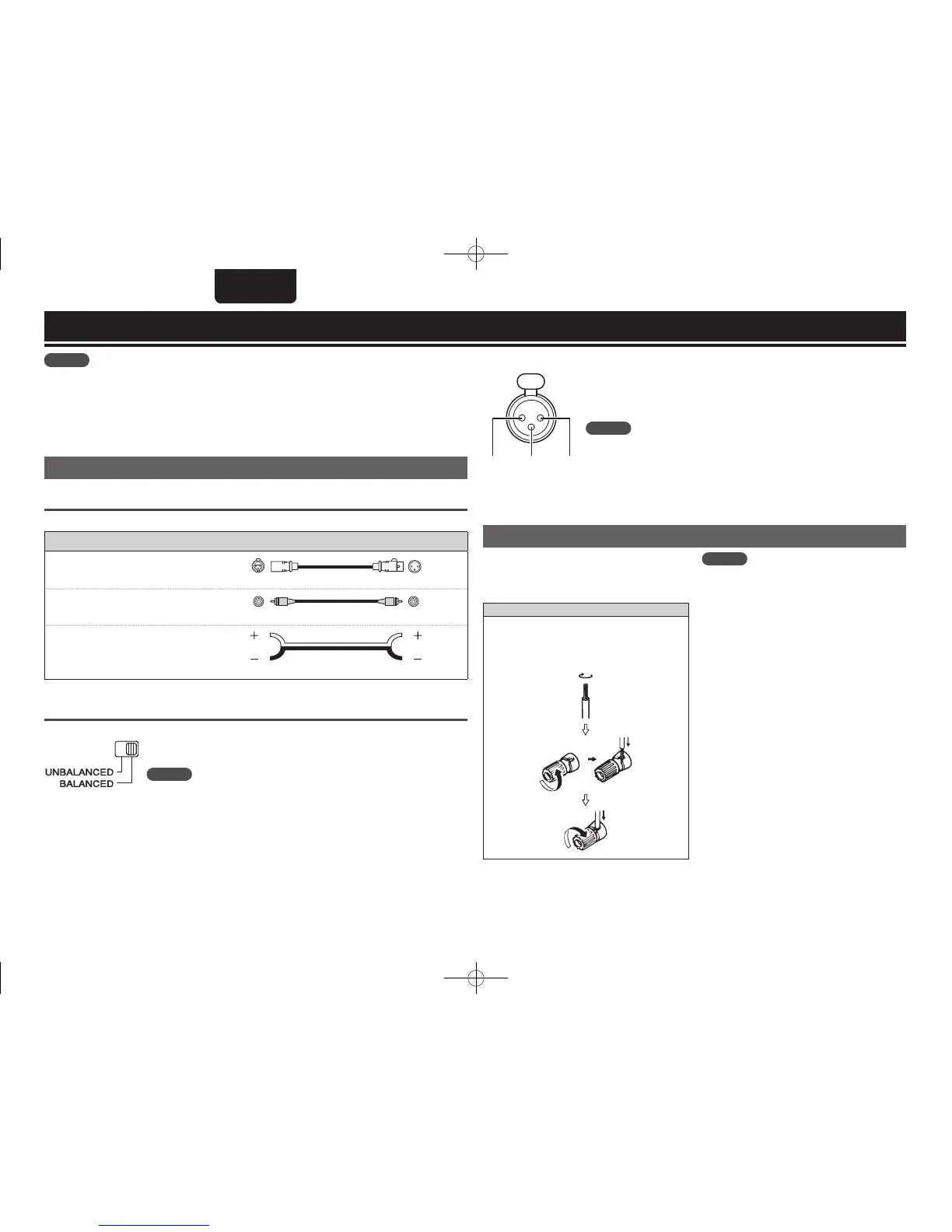

Conexiones
NOTA
•Conecte el cable de alimentación sólo una vez que haya completado todas las demás conexiones.
•A la hora de realizar las conexiones, consulte también las instrucciones de funcionamiento de los otros
componentes que vaya a conectar.
•Verifique el canal, y a continuación, verifique que la conexión es correcta.
•No junte los cables de alimentación con los cables de conexión en un mismo mazo. De lo contrario, se
podrían ocasionar zumbidos o ruido.
Preparativos
Cables necesarios para las conexiones
Seleccione los cables según los equipos que vaya a conectar.
Cables de audio
Conexiones balanceadas (XLR)
Cable balanceado
Conexiones no balanceadas (RCA)
Cable de audio
Conexiones de los altavoces
Cable para altavoz
Cambia los conectores de entrada conectados
Cambia los conectores de entrada utilizados para la entrada a cada canal.
BALANCED: Definido cuando está conectado al conector XLR.
UNBALANCED: Definido cuando está conectado al conector RCA.
NOTA
Si se introduce audio a los conectores de entrada que no se han definido usando
el interruptor de cambio de entrada, el audio no saldrá de los altavoces.
n Disposición PIN de conector XLR
ew q
q GND (Tierra)
w HOT (Hot)
e COLD (Cold)
La disposición PIN en este dispositivo utiliza el método europeo.
En el método EE.UU.,
w
es COLD y
e
es HOT.
Cuando se conecta un dispositivo que utiliza el tipo EE.UU. de disposición PIN,
sustituya las clavijas
w
y
e
en un lado del cable balanceado.
NOTA
No corte el HOT y GND o COLD y GND para el uso.
Conexiones de los altavoces
Compruebe cuidadosamente los canales de los
altavoces que se van a conectar a esta unidad (L/R/
SL/SR/C) y + (rojo), – (negro), y conecte como polos
juntos.
Conexión de los cables de altavoces
Quite aproximadamente 10 mm del
revestimiento del extremo del cable de altavoz
y tuerza firmemente el alambre interior o
termínelo.
NOTA
•Conecte los cables de los altavoces de
manera que no sobresalgan de los terminales
de altavoces. El circuito de protección puede
activarse si los alambres de los cables hacen
contacto con el panel trasero o si los lados +
y – hacen contacto entre sí (vpágina10
“Circuito de protección”).
•Nunca toque los terminales de altavoces
mientras la alimentación está conectada.
De lo contrario, podría sufrir una descarga
eléctrica.
•Utilice unos altavoces con una impedancia de
6 a 8 Ω.
3.MM8077U_ESP_最終検図待ち_0926.indd 4 2012/10/15 13:16:08

Marantz MM8077 Specifications

General

Damping factor	100
Amplifier class	-
Frequency range	10 - 100000 Hz
Output impedance	8 Ω
Input sensitivity	1200 mV
Audio output channels	- channels
Peak power per channel	- W
Signal-to-Noise Ratio (SNR)	105 dB
Total Harmonic Distortion (THD)	0.03 %
RMS power output per channel (8 Ohm)	150 W
Pre out port	No
Line inputs (RCA)	1
Speakers connectivity type	RCA
Purpose	Home
Material	Aluminium, Glass, Metal
Product color	Black
Channels quantity	7 channels
Connectivity technology	Wired
Power consumption (standby)	0.4 W
Power consumption (typical)	880 W

Weight and Dimensions

Depth	384 mm
Width	440 mm
Height	185 mm
Weight	18000 g
