Marantz PMD620 Service Manual

21 22
P101 B

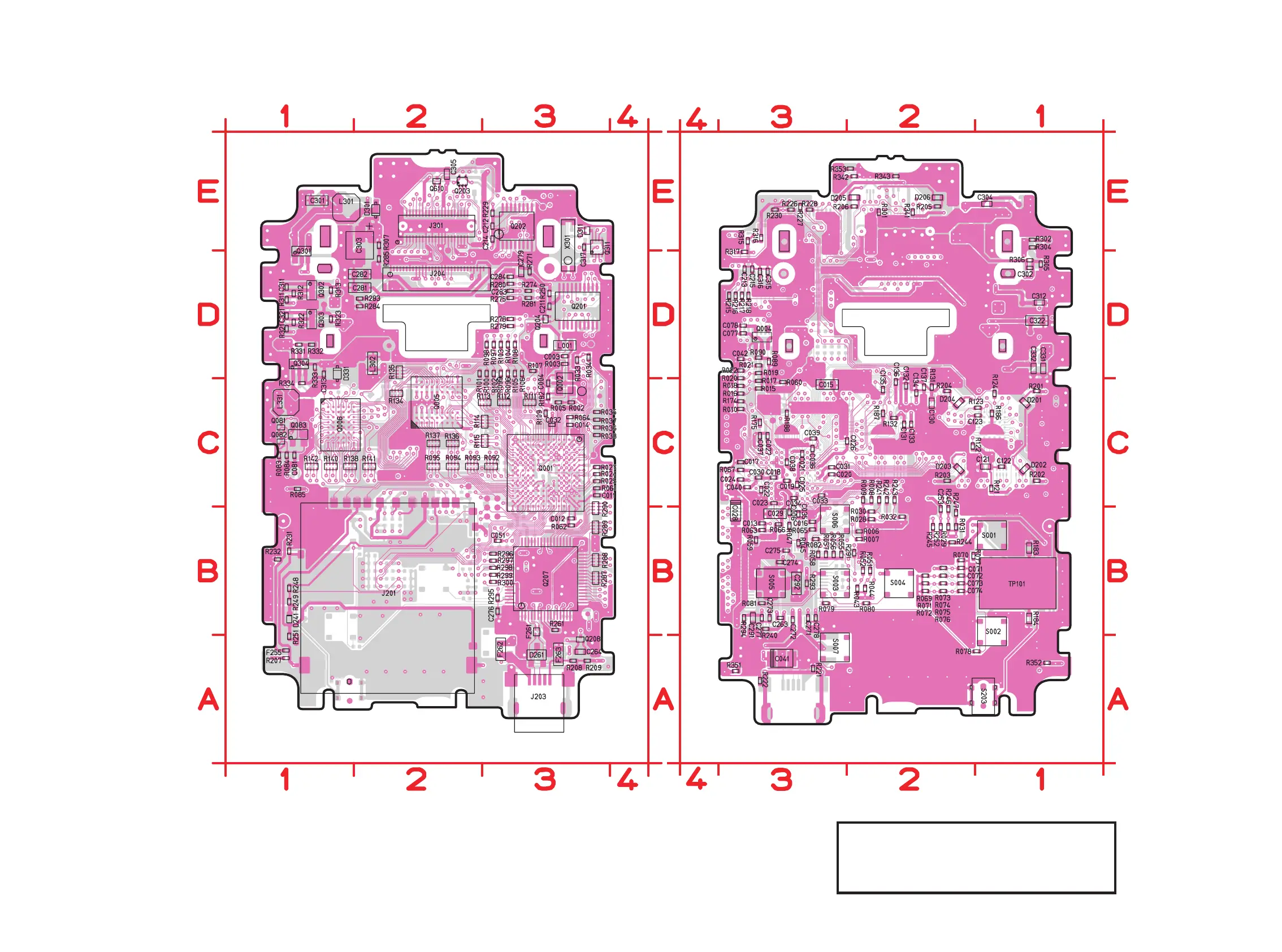

7. PARTS LOCATION
P101 A
C003 A2
C004 A2
C011 A2
C012 A2
C014 A2
C032 A2
C051 A1
C081 A1
C211 B2
C212 B1
C214 B1
C264 A2
C276 A1
C279 B1
C281 B1
C282 B1
C283 B1
C284 B1
C301 B1
C303 B1
C305 C1
C311 B1
C313 A1
C317 B2
C321 B1
D241 B1
D261 B2
D301 B1
D311 B2
D331 A1
F255 A1
F261 A2
F262 A1
F263 A2
J201 A1
J203 A2
J204 B1
J301 B1
L001 A2
L301 B1
L302 A1
L331 A1
Q001 A2
Q002 A2
Q005 A1
Q006 A1
Q081 A1
Q082 A1
Q083 A1
Q201 B2
Q202 B1
Q203 C1
Q204 A2
Q207 A2
Q208 A2
Q301 B1
Q302 B1
Q303 A1
Q304 A1
Q311 B2
Q610 C1
R002 A2
R003 A2
R005 A2
R024 A2
R025 A2
R027 A2
R033 A2
R034 A2
R035 A2
R036 A2
R037 A2
R038 A2
R061 A2
R062 A2
R064 A2
R083 A1
R084 A1
R085 A1
R092 A1
R093 A1
R094 A1
R095 A1
R096 A1
R097 A1
R098 A1
R099 A1
R100 A1
R101 A1
R102 A1
R103 A1
R104 A1
R105 A1
R106 A1
R107 A2
R108 A1
R109 A2
R111 A1
R112 A1
R113 A1
R114 A1
R115 A1
R134 A1
R135 A1
R136 A1
R137 A1
R138 A1
R140 A1
R141 A1
R142 A1
R182 A2
R207 B1
R208 B2
R209 B2
R229 B1
R231 A1
R232 A1
R248 A1
R249 A1
R250 B2
R251 B1
R261 A2
R271 B1
R274 B1
R275 B1
R278 A1
R279 A1
R280 B1
R281 B1
R283 B1
R284 B1
R285 B1
R287 B2
R288 A2
R289 A2
R290 A2
R295 A1
R296 A1
R297 A1
R298 A1
R299 A1
R300 A1
R307 B1
R311 B1
R312 B1
R313 B1
R321 A1
R322 A1
R323 A1
R331 A1
R332 A1
R333 A1
R334 A1
X301 B2
C006 A2
C013 A2
C015 A1
C016 A1
C017 A2
C018 A2
C019 A2
C020 A1
C021 A1
C022 A2
C023 A2
C024 A2
C025 A2
C026 A1
C027 A2
C028 A2
C029 A2
C030 A2
C031 A1
C033 A1
C034 A2
C035 A2
C036 A1
C037 A2
C038 A2
C039 A1
C040 A2
C041 A2
C042 A2
C071 A1
C072 A1
C073 A1
C074 A1
C077 A2
C078 A2
C121 A1
C122 A1
C123 A1
C130 A1
C131 A1
C132 A1
C133 A1
C134 A1
C135 A1
C136 A1
C137 A1
C213 B2
C215 B2
C253 A1
C263 A2
C271 A1
C272 A2
C273 A2
C274 A2
C275 A2
C277 A2
C278 A1
C291 B2
C292 B2
C302 B1
C304 B1
C312 B1
C315 B2
C316 B2
C322 B1
C331 A1
C332 A1
D201 A1
D202 A1
D203 A1
D204 A1
D205 B1
D206 B1
EX00 A1
EX00 A1
EX00 A2
Q004 A2
R006 A1
R007 A1
R008 A1
R009 A1
R010 A2
R015 A2
R016 A2
R017 A2
R018 A2
R019 A2
R020 A2
R021 A2
R022 A2
R028 A1
R029 A1
R030 A1
R031 A1
R032 A1
R043 A1
R044 A1
R045 A2
R047 A2
R051 A1
R052 A1
R055 A1
R056 A1
R057 A1
R058 A1
R059 A2
R060 A2
R063 A2
R065 A1
R066 A2
R067 A2
R069 A1
R070 A1
R071 A1
R072 A1
R073 A1
R074 A1
R075 A1
R076 A1
R077 A1
R078 A1
R079 A1
R080 A1
R081 A2
R082 A1
R089 A2
R090 A2
R121 A1
R122 A1
R123 A1
R124 A1
R131 A1
R132 A1
R174 A2
R175 A2
R183 A1
R184 A1
R186 A1
R187 A1
R188 A2
R201 A1
R202 A1
R203 A1
R204 A1
R205 B1
R206 B1
R215 B2
R216 B2
R217 B2
R218 B2
R221 B1
R222 B2
R226 B2
R227 B1
R228 B1
R230 B2
R240 A2
R241 A1
R242 A1
R243 A1
R244 A1
R245 A1
R246 A1
R247 A1
R252 A1
R291 A1
R293 A1
R294 A2
R301 B1
R302 B1
R304 B1
R305 B1
R306 B1
R315 B2
R316 B2
R317 B2
R341 B1
R342 C1
R343 C1
R351 C2
R352 C1
R353 C1
S001 A1
S002 A1
S003 A1
S004 A1
S005 A2
S006 A1
S007 A1
S203 A1
鉛フリー半田
半田付けには、鉛フリー半田 (Sn-Ag-Cu) を使用してください。
Lead-free Solder
When soldering, use the Lead-free Solder (Sn-Ag-Cu).
