Marantz PMD620 Service Manual

5
3. HOW TO DISASSEMBLE

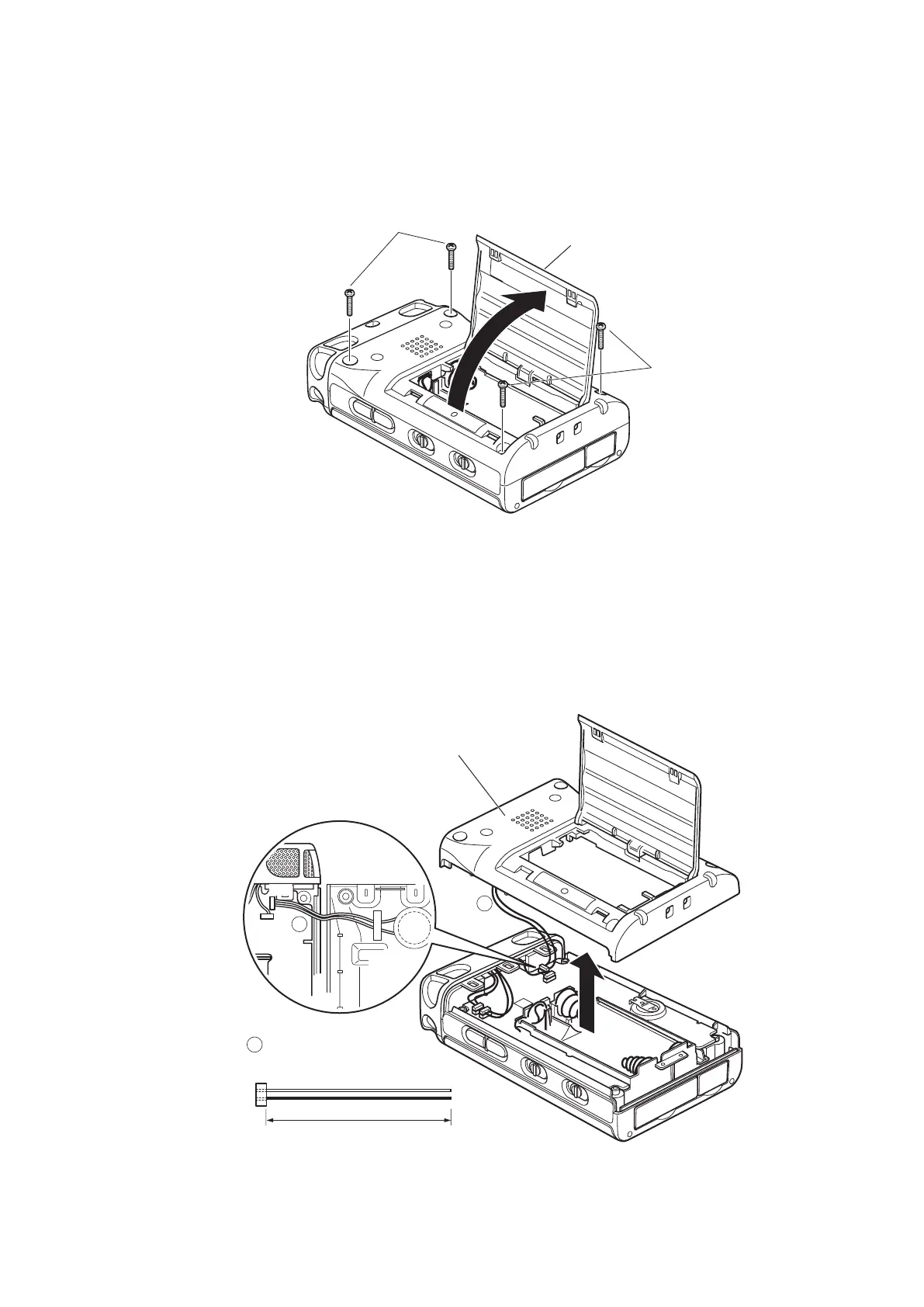

1) Open the battery cover on the back of the main unit, and
remove the 4 “A” screws.
2) Lift the rear block slowly in the direction of the arrows,
disconnect the speaker cable q connector from J609 as
shown in the diagram below to remove the rear block.
3. 分解方法
1) 本体背面のバッテリーカバーを開き、ネジ
A
4本を外し
ます。
2) リアブロックをゆっくり矢印の方向へ持ち上げ、下図の
ようにスピーカケーブル
q
のコネクタ 1ヶ所をJ609か
ら外すと、リアブロックが取り外せます。
Rear block
Lch
J611
SPK
J609
1
1
1 Speaker cable
P2
P1
Red
Black
00MYB00067520 (W003)
63mm
Battery cover
A
A
