12
Impiego commisurato alla destinazione
• Il Decoder m84 è progettato per l’utilizzo per ferrovie in
miniatura digitali con i sistemi Digital Motorola (MM), mfx
oppure DCC.
• Il Decoder è adatto per l’attivazione e la disattivazione di
una corrente permanente per illuminazioni, sezioni di arre-
sto come sostituzione di segnali ed altri accessori elettrici.
Avvertenze per la sicurezza
• L’alimentazione di tensione del m84 avviene esclusiva-
mente tramite il collegamento al binario oppure mediante
l’alimentatore “switching” da rete 66360 (solo in abbina-
mento con 60822).
• Lavori di collegamento al Decoder m84 devono avvenire
soltanto nelle condizioni di assenza di tensione.
• ATTENZIONE! Bordi e spigoli acuminati per necessità
funzionali.
• L’involucro non deve venire aperto.
• Il Decoder m84 è progettato esclusivamente per l’impiego
in luoghi asciutti.
Avvertenze importanti
• Le istruzioni di impiego sono parti costitutive del prodotto
e devono pertanto venire preservate nonché consegnate
in dotazione in caso di cessione del prodotto.
• Per le riparazioni, contrattare il rivenditore Märklin.
• Prestazioni di garanzia e garanzia in conformità
all’accluso certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2
3
3
3
3
5
6
7
8

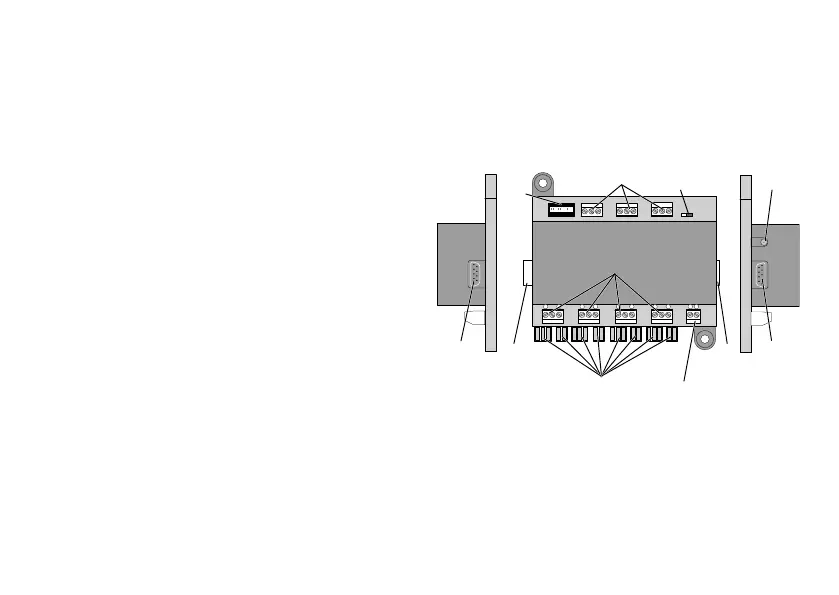

1 Commutatore “Dip” per l’impostazione dell’indirizzo
2 Presa di collegamento per 66360 (solo in abbinamento
con 60822)
3 Spine e prese per la diretta connessione di numerosi
Decoder m83/m84
4 Morsetti di collegamento per la connessione al binario di
marcia
5 Morsetti di collegamento per gli utilizzatori
Avvertenze per il funzionamento
In caso di caduta di tensione (corto circuito) ai morsetti (4)
tutti i relè vengono disposti su „spento“. Dopo la rimozione
del malfunzionamento i relè vengono riportati indietro nella
posizione originaria.
In caso di alimentazione di corrente esterna (2) la posizione
dei relè rimane preservata.
