Con il Decoder m84 possono venire commutati in modo digita-
le sino a 4 utilizzatori indipendenti uno dall’altro. A tale scopo
il Decoder ha bisogno di un suo indirizzo. Questo può venire
impostato a scelta tramite il commutatore Dip accessibile
dall’esterno oppure mediante programmazione a partire dal
Vostro apparato di comando. Noi consigliamo fortemente di
intraprendere tale impostazione mediante il commutatore Dip.
Impostazione dell’indirizzo sul commutatore
Al Decoder m84 possono venire collegati sino a 4 utilizzatori.
Viene impostato l’indirizzo del primo utilizzatore. Gli altri
3 utilizzatori ricevono automaticamente i corrispondenti
indirizzi sequenziali.
Sul commutatore Dip vi sono complessivamente 10 commu-
tatori singoli. L’indirizzo viene impostato con i commutatori
da 1 sino a 9 (il commutatore 10 serve per la selezione del
protocollo Digital MM / DCC).Il valore numerico impostato
con i commutatori determina l’indirizzo del primo utilizzatore
collegato.
La tabella a pagina 19 mostra le disposizioni dei commutato-
ri per gli indirizzi 1 – 160.
Avvertenza: Prima che i commutatori Dip vengano modi-
ficati, il Decoder deve essere completamente esente da
corrente, vale a dire che anche l’alimentazione di corrente
esterna eventualmente collegata deve venire disattivata.
Esempio:
i commutatori 3 e 4 sono su ON, tutti gli altri no:
4 + 8 = 12 Sommare i valori dei commutatori
-> Indirizzo di gruppo 12
12 x 4 - 3 = 45 Calcolo dei Indirizzo singolo
-> Singoli indirizzi 45 – 48
I 4 utilizzatori collegati hanno gli indirizzi singoli da 45 sino
a 48.

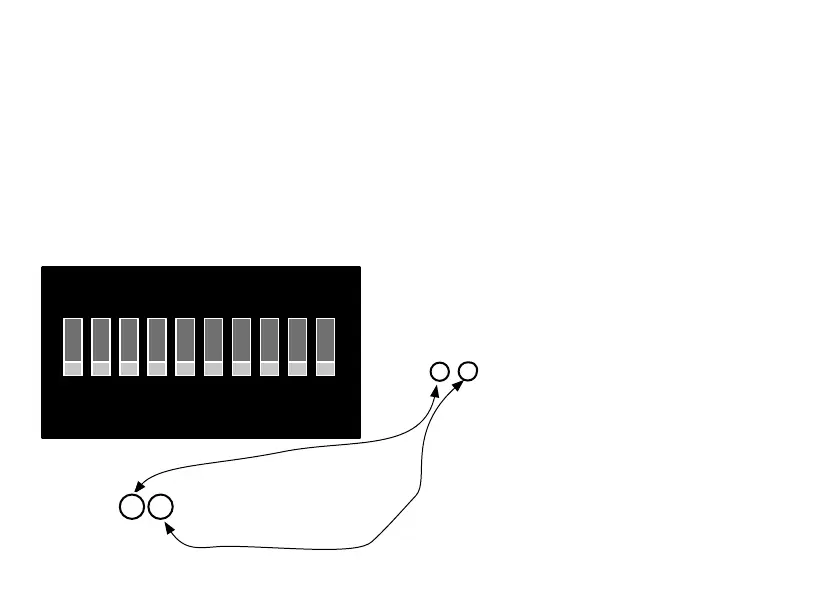

1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
6 Contatto di collegamento per i segnali luminosi 74371,
74391 e 74380
7 Morsetti di collegamento per tasti esterni o risp. contatti
di commutazione
8 Commutatore per illuminazione di un segnale Hobby, di
fabbrica acceso.
