22

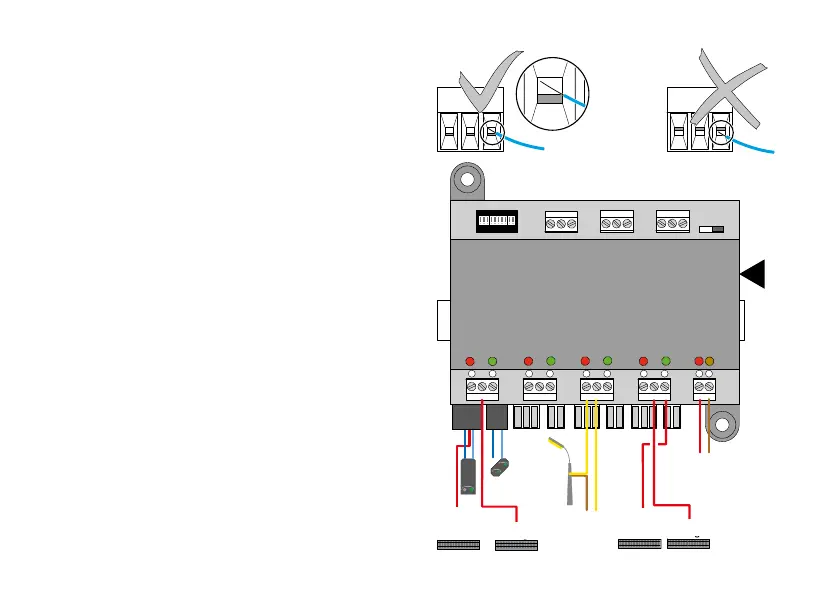

Elanslutning
Dekoder m84 behöver endast anslutas till körströmmen
(spåret) och till strömförbrukaren. Dessutom kan dekodern
anslutas till nätenheten 66360 (endast tillsammans med
60822, strömförsörjningen sker då inte från rälsen – vilket
avlastar körströmmen i skenorna).
För elanslutning av dekoder och strömförbrukare måste
kabeländarna avisoleras, rensas och tvinnas - men de får
INTE förtennas! Innan kabeländarna ansluts till skruvkläm-
morna/anslutningsklämmorna så måste dessa skruvas loss.
Via stickkontakterna på sidan kan flera dekodrar m83/
m84 kopplas samman. Därvid får inga förlängnings- eller
sammankopplingskablar användas. Alla sammankopplade
dekodrar är då anslutna till spåret och får sin strömför-
sörjning via den först anslutna dekodern. Inga ytterligare
spåranslutningar får kopplas in.
Kontrolllampor
• Är m84 korrekt ansluten blinkar en kontrollampa.
• Den andra kontrollampan blinkar kort en gång när deko-
dern aktiveras, dvs. när den anropas eller programmeras.
• Om bägge kontrollamporna blinkar hastigt vid anslutnin-
gen har den röda och den bruna kabeln blivit omkastade.
• Kontrollamporna på utgångarna visar dekoderns aktuella
läge.
1 2 3 4 5 6 7 8 9 10
ON
AC/DC
12-18V
Fahrgleis
Halteab-
schnitt
-
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
Fahrgleis
B 0
Anslutning för 66360 + 60822
Körning spår
Körning spår
Håll
spår
Håll
spår
