Marklin Digital 60842 - Page 59

23
1 2 3 4 5 6 7 8 9 10
ON
AC/DC
12-18V
Fahrgleis
Halteab-
schnitt
Halteab
-
schnitt
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
Fahrgleis
B 0
Anslutning av en Hobby-signal
Anslutning av stoppsträckan och
anläggningens räls görs enligt
skissen här intill.

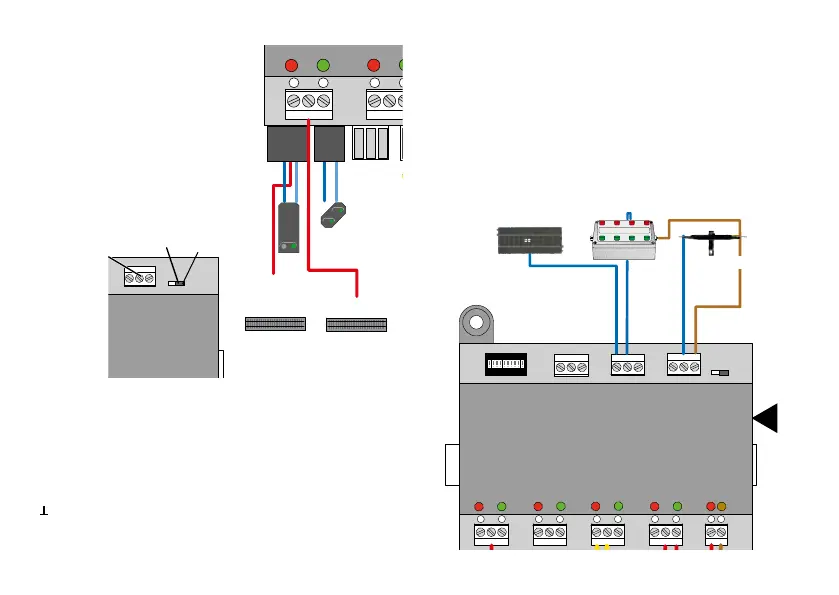

Anslutning av externa kotaktgivare
Ingångarna 1 - 8 är avsedda för att styra utgångarna på M
84. Här kann kontaktskenor, reedkontakter eller ställpultar
anslutas direkt. En förutsättning är dock att respektive
kontaktskena, reedkontakt eller ställpult är kopplad till
körströmmens bruna kabel (0).
Ingångarnas fördelning:
Gemensam matning till alla kontaktskenor, reedkontakter och
ställpultar Kontaktskenan behöver ingen extra (0) anslutning,
då den redan är ansluten till denna via anläggningens räls.
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
B 0
0
Ingångarna 1 - 8 styr strömförbrukarna/ljussignalerna 1 - 4.
Förbrukare 1 = styrs av 1 rött och 2 grönt
Förbrukare 2 = styrs av 3 rött och 4 grönt
Förbrukare 3 = styrs av 5 rött och 6 grönt
Förbrukare 4 = styrs av 7 rött och 8 grönt
Om ingen Hobby-Signal är
ansluten rekommenderar vi att
koppla av strömbrytare (8) för att
reducera strömförbrukningen.
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2
3
3
3
3
4
5
6
7
8
ein
7
Körning spår
Håll
spår
Anslutning för 66360 + 60822
