Drift med MM (Motorola)
När m84 ska användas för drift med digitalsystem MM, så
måste dipswitch-spak nr 10 vara ställd på “OFF“.
Dekodern kan nu anropas och styras via den förinställda
adressen. Dekoderns kontroll-lampor visar läget för dekode-
rutgångarna (grönt/rött).
Parameter / CV för MM
CV Beteckning Värde
8 Reset 8
38
Hobby-signalens ljus: 0=av /
1-10 = ljusstyrka
0 – 10
79
Förinställt körläge
(se sidan 26)
0 – 4
Genomförandet av programmering med hjälp av Central Unit
6021 görs på samma sätt som lokprogrammeringen.
(www.maerklin.de -> Service -> Technische Informationen).

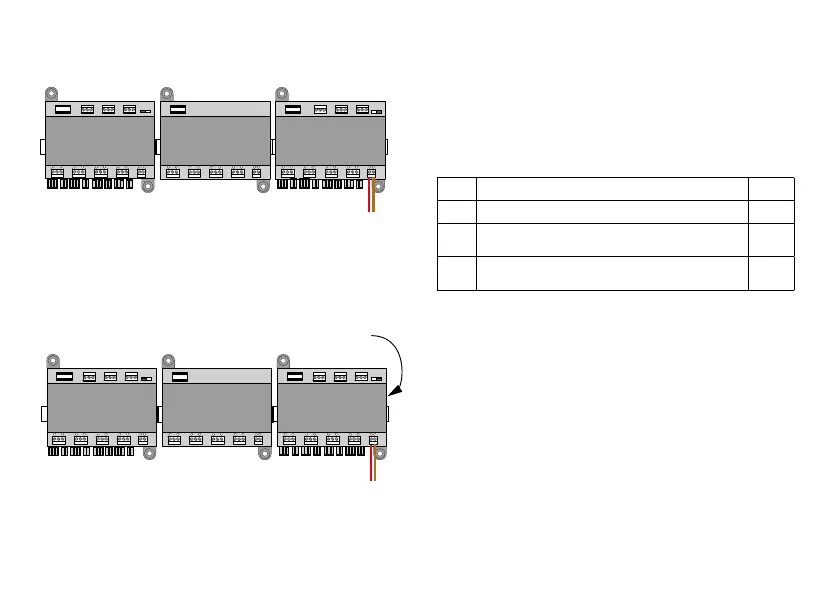

Anslutning av strömförsörjningen och digitalsignalen.
