28
Hensigtsmæssig anvendelse
• Dekoderen m84 er beregnet til at bruges med modeljern-
baner med digitalsystemerne Motorola (MM), mfx eller
DCC.
• Dekoderen egner sig at tænde og slukke for konstant
strøm til belysninger, holdeafsnit som signalerstatning og
andet elektrisk tilbehør.
Sikkerhedshenvisninger
• Spændingsforsyningen til m84 sker udelukkende via
sportilslutningen eller via koblingsdelen til nettet 66360
(kun i forbindelse med 60822).
• Tilslutningsarbejde ved dekoder m84 må kun ske i en
tilstand uden spænding.
• OBS! Funktionsbetingede skarpe kanter og spidser.
• Huset må ikke åbnes.
• Dekoder m84 er udelukkende beregnet til brug i tørre rum.
Vigtige bemærkninger
• Brugsvejledningen er en del af produktet og skal derfor
opbevares og også gives videre med produktet.
• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2
3
3
3
3
5
6
7
8

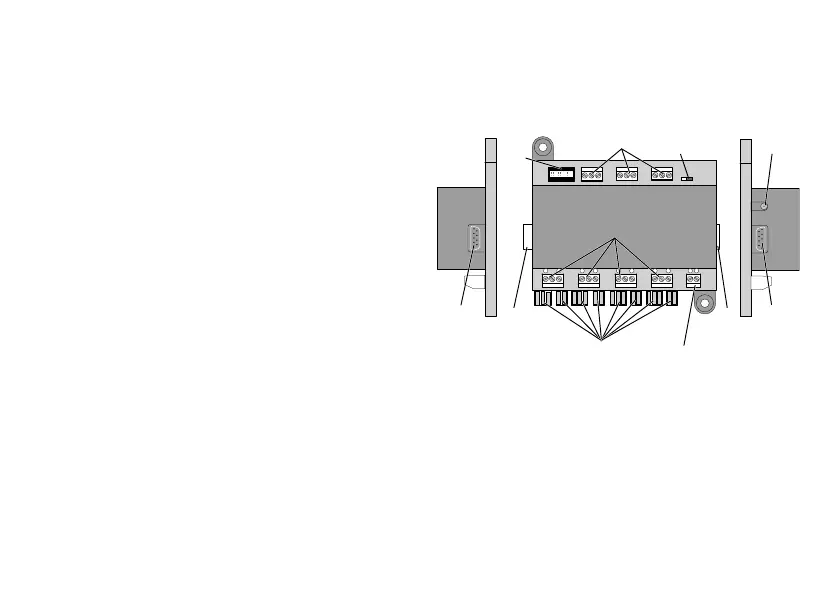

1 Dip-afbryder til indstilling af adresser.
2 Tilslutningsbøsning til 66360 (kun i forbindelse med 60822).
3 Stik og bøsninger til direkte forbindelse af flere dekodere
m83/m84.
4 Tilslutningsklemmer til tilslutning til køresporet.
5 Tilslutningsklemmer for forbrugerne.
6 Tilslutningskontakt for lyssignalerne 74371, 74391 og 74380.
7 Tilslutningsklemmer for eksterne taster eller afbryderkon-
takter.
8 Kontakter til belysning hobbysignal, til fra fabrikken
Brugsanvisninger
Ved spændingssvigt (kortslutning) på klemmerne (4) stilles
alle relæer på ”fra”. Når fejlen er blevet afhjulpet, stilles
relæerne tilbage i den oprindelige stilling.
Ved ekstern strømforsyning (2) bibeholdes relæets stilling.
