Med dekoderen m84 kan op til 4 forbrugere tændes og
slukkes digitalt uafhængigt af hinanden. Dekoderen har brug
for en adresse til det. Denne kan efter valg indstilles via den
udefra tilgængelige dip-afbryder eller via programmering
fra din styrenhed. Vi anbefaler stærkt, at man foretager
indstillingen via dip-afbryderen.
Indstilling af adressen ved kontakten
Der kan tilsluttes op til 4 forbrugere til dekoderen m84. Den
første forbrugers adresse indstilles. De 3 andre forbrugere
får automatisk de tilsvarende efterfølgende adresse.
Ved dip-afbryderen er der i alt 10 enkelte kontakter. Adres-
sen bliver indstillet med kontakterne 1 til 9 (kontakt 10 er
udvalgt af digitalprotokollen mm /DCC).Den talværdi, der
er indstillet med kontakterne, giver adressen på de første
tilsluttede forbrugere.
Tabellen på side 35 viser kontaktkonstruktionen for adres-
serne 1 – 160.
Henvisning: Inden dip-afbryderen bliver ændret, skal
dekoderen være helt uden strøm, dvs., at den eventuelt
tilsluttede, eksterne strømforsyning skal være slået fra.
Eksempel:
Kontakterne 3 og 4 er slået TIL, alle andre er det ikke:
4 + 8 = 12 Addér kontaktens værdier
–> Gruppeadresse 12
12 x 4 - 3 = 45 Beregning af enkeltadresse
–> enkeltadresser for sporskifter 45 – 48
De 4 tilsluttede forbrugere har enkeltadresserne 45 til 48.

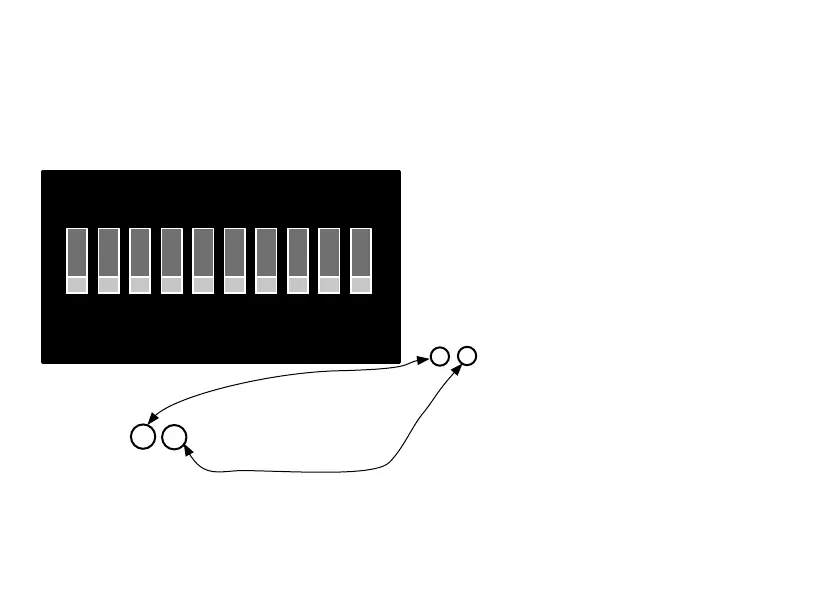

1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
