Anschluss für 66360+60822
Fahrgleis
B 0
Tilslutning hobby signal
Tilslutning af stopafsnittet og
køresporet som vist i skitsen.

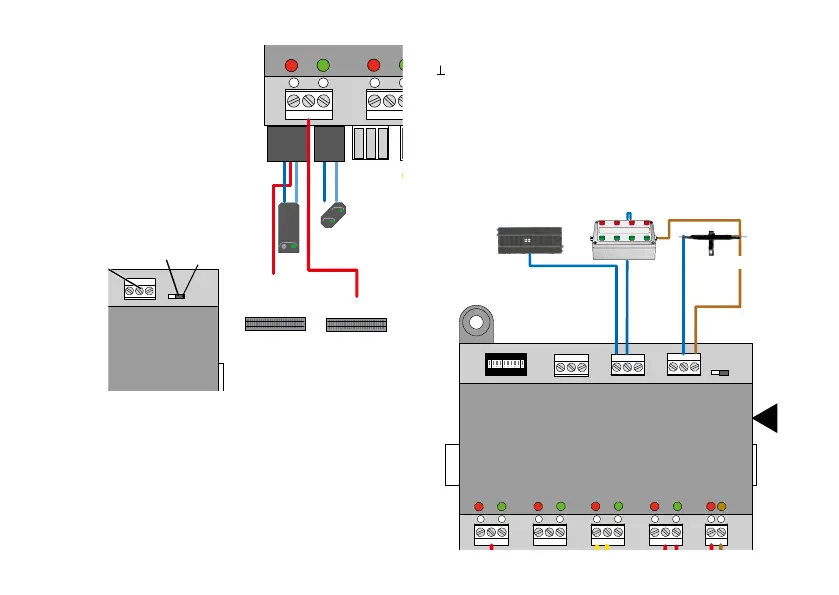

Tilslutning ekstern kontaktgiver
Indgangene 1 – 8 er til betjening af udgangene på M 84. Der
kan forbindelsesskinner, magnetiske tungekontakter eller
styringer direkte tilsluttes. Det er en forudsætning, at kon-
taktgiverne forbindes med kørestrømmens brune kabel (0).
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
B 0
0
Udgangenes orientering:
fælles tilledning af alle kontaktgivere.
Forbindelsesskinnen kræver ikke en særlig (0) tilslutning, da
den er del af skinneanlægget.
Indgangene 1 - 8 betjener modtagerne/lyssignalerne 1 - 4.
Modtager 1 = betjenes af 1 rød og 2 grøn
Modtager 2 = betjenes af 3 rød og 4 grøn
Modtager 3 = betjenes af 5 rød og 6 grøn
Modtager 4 = betjenes af 7 rød og 8 grøn
Når der ikke er tilsluttet et hob-
bysignal, anbefaler vi aktivering
af kontakt (8) til reducering af
strømforbruget.
1 2 3 4 5 6 7 8 9 10
ON
1
2 3
4
5 6
7
8
T
1
2
3
3
3
3
4
5
6
7
8
ein
7
Kørsel spor
Stop
sektion
Tilslutning for 66360 + 60822
