Drift under MM (Motorola)
Til drift af m84 under MM skal dip-afbryderen stå på „FRA“.
Dekoderen kan nu aktiveres og slås til/fra via de forinden
indstillede adresser. Dekoderens kontrollamper viser udgan-
genes koblingstilstand (grøn/rød).
Indstillinger fra fabrikken
CV Betegnelse Værdi
8 Genindstil 8
38 Lys hobbysignal 0=slukket / 1-10 = lysstyrke 0 – 10
79
Forudindstillet driftsmodus
(se side 34)
0 – 4
Fremgangsmåden ved programmeringen af centralenheden
6021 følger Lokomotivprogrammeringen
(www.maerklin.de -> Service -> Technische Informationen).
Derudover ekstern strømforsyning med 66360 + 60822 og
tilslutning til digitalsignalet.

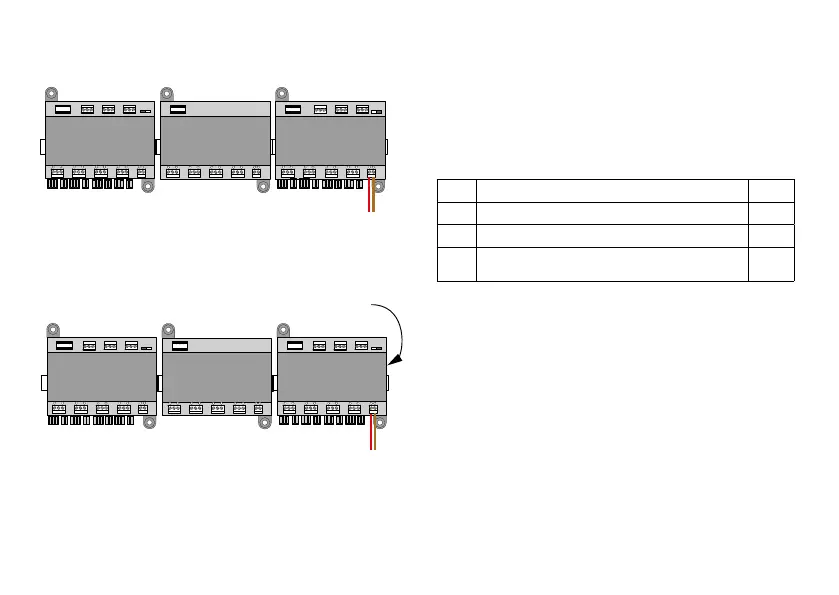

Tilslutning af effektforsyning og det digitale signal.
