Bestimmungsgemäße Verwendung

Die Gleise und Weichen können in den H0 C-Gleis-Systemen

der Firma Märklin verwendet werden.

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vor der ersten Inbetrieb-

nahme aufmerksam durch.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spit-

zen. Erstickungsgefahr wegen abbrech- und verschluck-

barer Kleinteile.

• DasProduktdarfnuringeschlossenenRäumenverwen-

det werden.

• LagernSiedasProduktnichtunterdirekterSonnenein-

strahlung, starken Temperaturschwankungen oder hoher

Luftfeuchtigkeit.

Wichtige Hinweise

• DieBedienungsanleitungistBestandteildesProduktes

und muss deshalb aufbewahrt sowie bei Weitergabe des

Produktes mitgegeben werden.

• FürReparaturenoderErsatzteilewendenSiesichbittean

Ihren Märklin-Fachhändler.

Lieferumfang

1 x 20611 Weiche links digital schaltbar

1 x 20612 Weiche rechts digital schaltbar

5 x 20172 Gerades Gleis

3 x 20188 Gerades Gleis

2 x 20224 Gebogenes Gleis

1 x Bedienungsanleitung

Technische Daten des Weichendecoders

Die eingebauten Weichendecoder entsprechen der Märklin-

Artikelnummer 74461.

• BelastungLaternenausgang ≤ 100 mA

• BelastungWeichenausgang max.2A

• SpannungDigitalstromkreis max.20Veff.

• Spannungextern max.20VDC

• Spannungsfestigkeit max.40V

Aufbau und Anschluss

Um Beschädigungen während des Aufbaus zu vermeiden,

das Schaltnetzteil vom Haushaltsstromnetz trennen. Erst

nach Fertigstellung aller Arbeiten das Schaltnetzteil in die

Steckdose stecken.

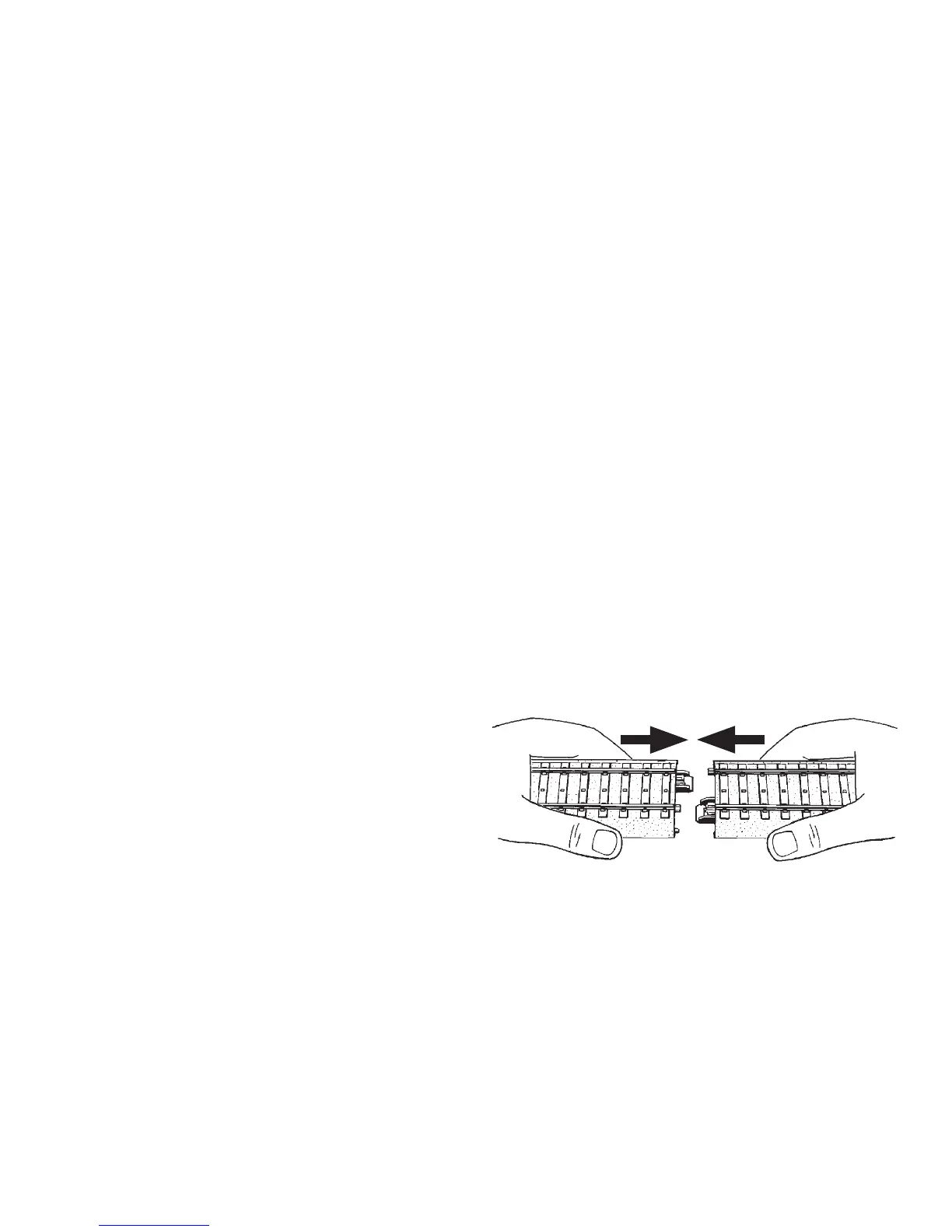

Gleise zusammenstecken
