4
Advertencias de seguridad
• El decoder m83 ha sido concebido para su uso en ma-
quetas digitales con los sistemas digitales Motorola, mfx
o DCC.
• Las instrucciones de empleo forman parte integrante
del producto y, por este motivo, deben conservarse y
entregarse al nuevo comprador en el caso de venta del
producto.
• La alimentación eléctrica del m83 se realiza exclusiva-
mente a través de la conexión de vía o mediante la fuente
de alimentación conmutada 66361 (sólo posible junto con
el 60822).
• Los trabajos de conexíón en el decoder m83 deben
realizarse siempre sin tensión.
• ¡ATENCIÓN! El equipo, debido a sus características
funcionales, presenta cantos y puntas cortantes.
• No está permitido abrir la carcasa.
• El decoder m83 está destinado exclusivamente al uso en
recintos secos.
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
3
3
3
4
5

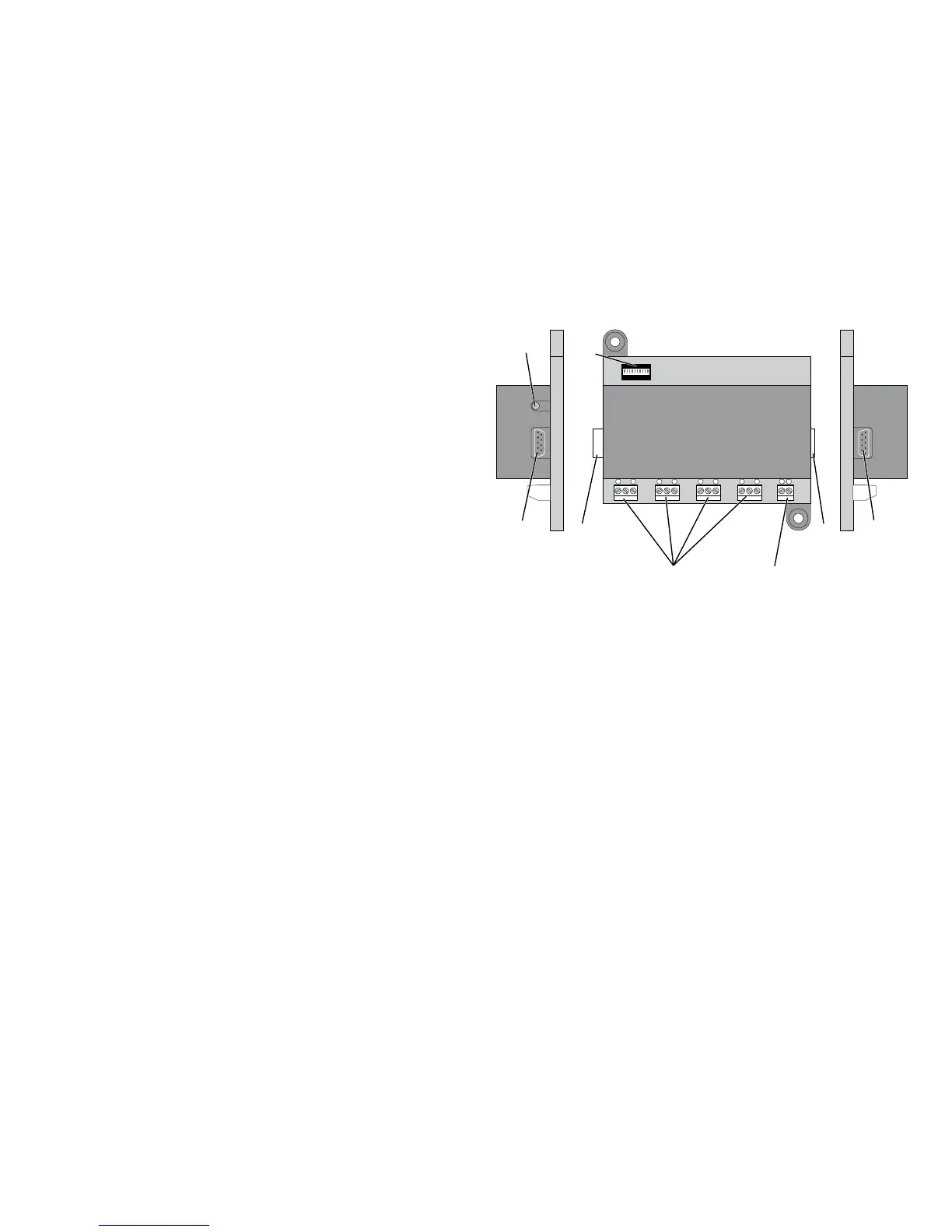

1 Microinterruptores DIP para configuración de una direc-
ción.
2 Hembrilla de conexión para 66361 (sólo junto con 60822)
3 Conectores macho y hembra para conexión directa de
varios decoders m83/m84
4 Bornes de conexión para la conexión a la vía de tracción
5 Bornes de conexión para los desvíos que se desee
maniobrar
