0 B
4 3 2 1
Anschluss für 66361+60822
* Non fa parte della dotazione di fornitura.
Lanterne da deviatoi per il binario C: 74470
Lanterne da deviatoi per il binario K: 7547
* * * *

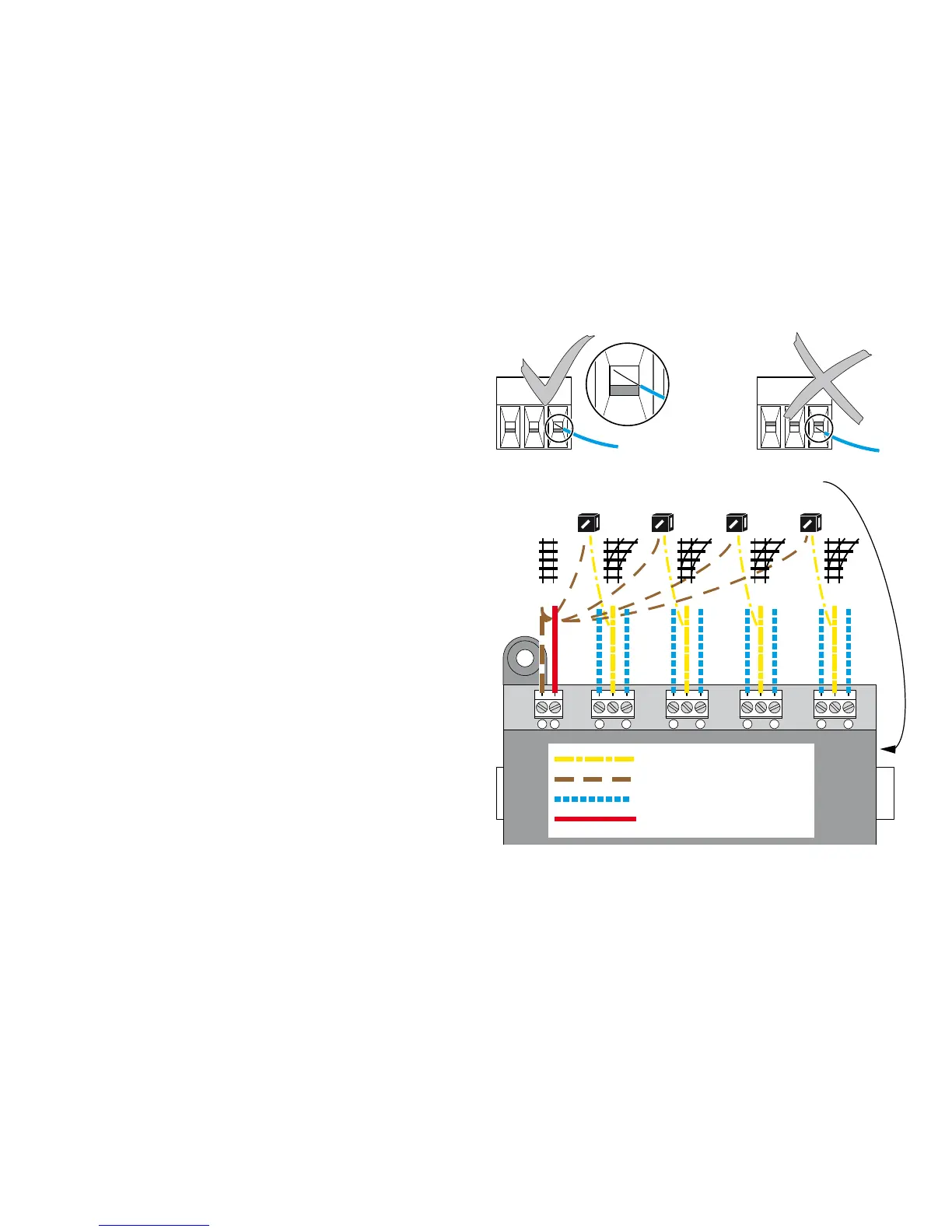

Collegamento elettrico
Il Decoder m83 ha bisogno soltanto il collegamento alla
corrente di trazione (binario) ed al deviatoio da commutare.
In aggiunta, il Decoder può venire collegato all’alimentatore
“switching” da rete 66361 (solo in abbinamento con 60822)
(la potenza non viene allora ricavata dal binario di marcia –
il binario di marcia viene in tal modo scaricato).
Per il collegamento elettrico del Decoder ed anche del de-
viatoio al Decoder le terminazioni dei cavetti devono venire
liberate dall’isolante ed attorcigliate, tuttavia non stagnate.
Prima del collegamento delle terminazioni dei cavetti ai
morsetti a vite, a questi si devono dapprima svitare le viti.
Con i contatti laterali ad innesto possono venire innestati
tra di loro numerosi Decoder m83/m84. A questo scopo non
deve venire utilizzato alcun cavetto di prolunga o di collega-
mento. Tutti i Decoder innestati assieme tra loro vengono
allora alimentati insieme dall’alimentazione di corrente e
dalla connessione al binario del primo Decoder da deviatoi.
Non deve aver luogo alcun ulteriore collegamento al binario.
Luci di controllo
• Quando lo m83 è collegato correttamente, lampeggia una
luce di controllo.
• La seconda luce di controllo lampeggia brevemente una
sola volta, quando ci si indirizza al Decoder, vale a dire
quando esso commuta oppure viene programmato.
• Quando entrambe le luci di controllo sulla connessione
lampeggiano rapidamente, i cavetti rosso e marrone sono
stati scambiati tra loro.
• Le luci di controllo sulle uscite di commutazione indicano
le attuali condizioni di commutazione.
Collegamento per 66361 + 60822
Giallo
Marrone
Blu
Rosso
