Avvertenze di sicurezza
• Il Decoder m83 è progettato per l’utilizzo per ferrovie
in miniatura digitali con i sistemi Digital Motorola, mfx
oppure DCC.
• Le istruzioni di impiego sono parti costitutive del prodotto
e devono pertanto venire preservate nonché consegnate
in dotazione in caso di cessione del prodotto.
• L’alimentazione di tensione del m83 avviene esclusiva-
mente tramite il collegamento al binario oppure mediante
l’alimentatore “switching” da rete 66361 (solo in abbina-
mento con 60822).
• Lavori di collegamento al Decoder m83 devono avvenire
soltanto nelle condizioni di assenza di tensione.
• ATTENZIONE! Bordi e spigoli acuminati per necessità
funzionali.
• L’involucro non deve venire aperto.
• Il Decoder m83 è progettato esclusivamente per l’impiego
in luoghi asciutti.

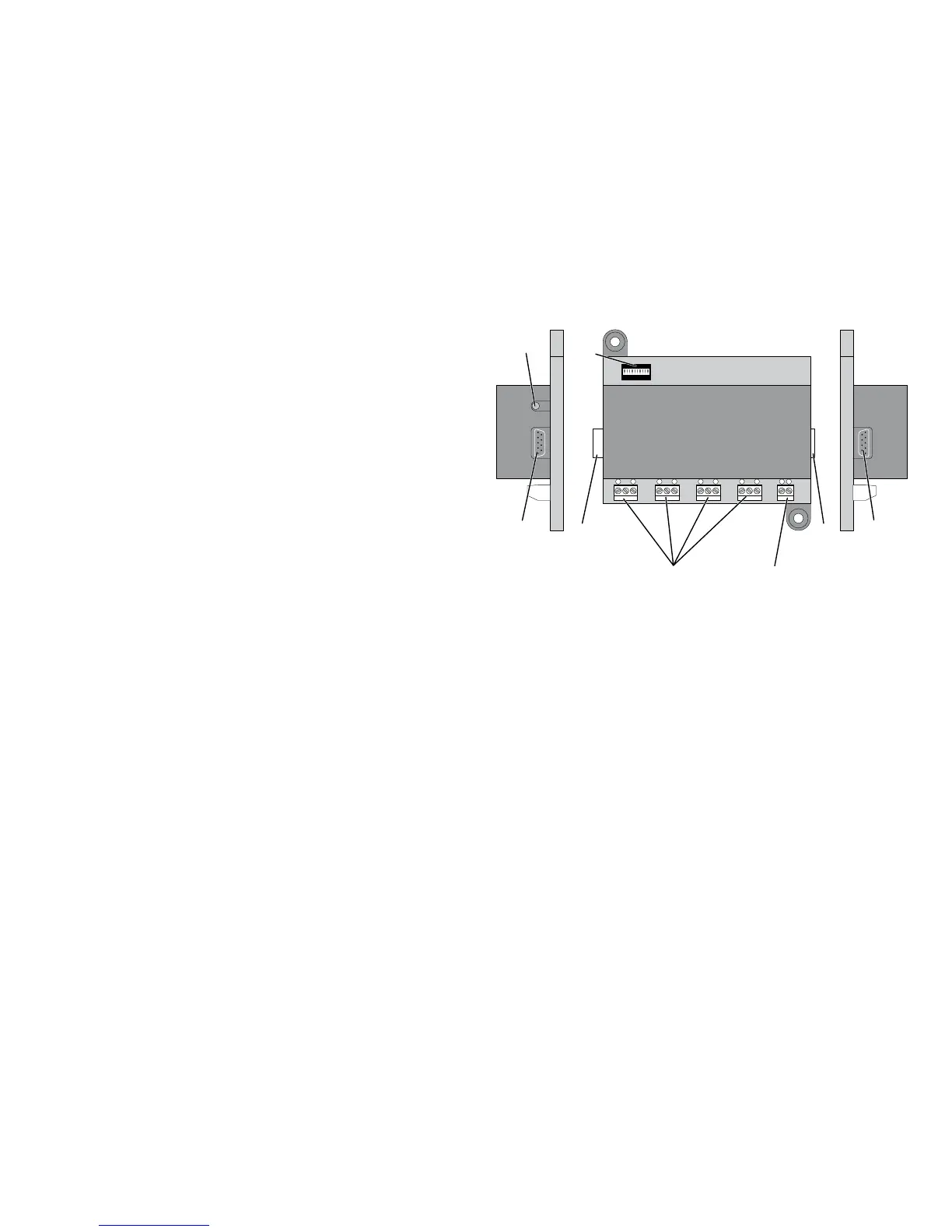

1 2 3 4 5 6 7 8 9 10
ON
1
2
3
3
3
3
4
5
1 Commutatore “Dip” per l’impostazione dell’indirizzo
2 Presa di collegamento per 66361 (solo in abbinamento
con 60822)
3 Spine e prese per la diretta connessione di numerosi
Decoder m83/m84
4 Morsetti di collegamento per la connessione al binario di
marcia
5 Morsetti di collegamento per i deviatoi da commutare
