15
Con il Decoder per deviatoi m83 possono venire commutati
in modo digitale sino a 4 deviatoi indipendentemente uno
dall’altro. A tale scopo il Decoder ha bisogno di un suo
indirizzo. Questo può venire impostato a scelta tramite il
commutatore Dip accessibile dall’esterno oppure mediante
programmazione a partire dal Vostro apparato di comando.
Noi consigliamo fortemente di intraprendere tale impostazi-
one mediante il commutatore Dip.
Impostazione dell’indirizzo sul commutatore
Al Decoder da deviatoi m83 possono venire collegati sino a
4 deviatoi. Viene impostato l’indirizzo del primo deviatoio. Gli
altri 3 deviatoi ricevono automaticamente i corrispondenti
indirizzi successivi.

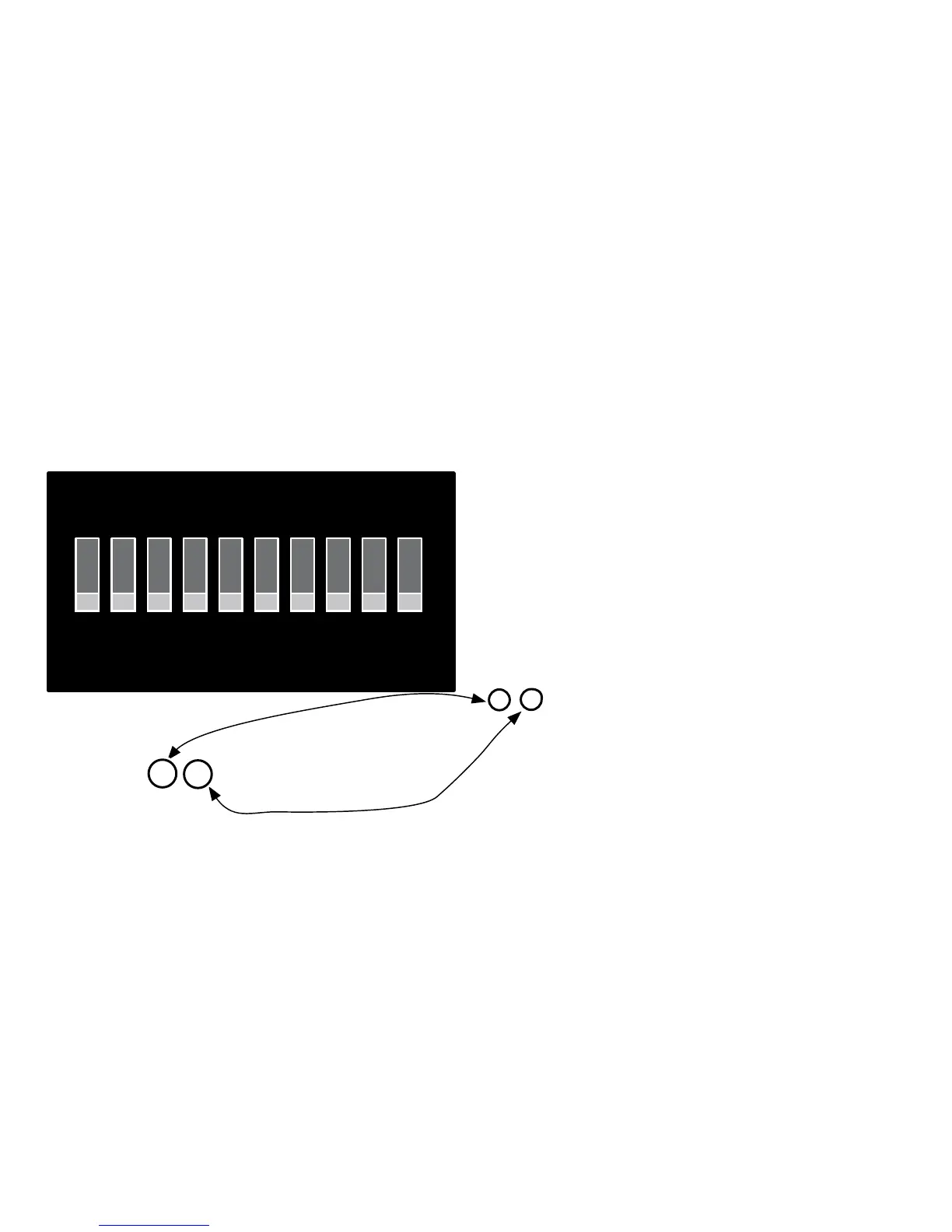

Sul commutatore Dip vi sono complessivamente 10 commu-
tatori singoli. L’indirizzo viene impostato con i commutatori
da 1 sino a 9 (il commutatore 10 serve per la selezione del
protocollo Digital MM / DCC). Il valore numerico impostato
con tali commutatori determina l’indirizzo del primo deviato-
io collegato.
La tabella a pagina 9 mostra le disposizioni dei commutatori
per gli indirizzi 1 – 160.
Avvertenza: Prima che i commutatori Dip vengano modi-
ficati, il Decoder deve essere completamente esente da
corrente, vale a dire che anche l’alimentazione di corrente
esterna eventualmente collegata deve venire disattivata.
Esempio:
i commutatori 3 e 4 sono su ON, tutti gli altri no:
4 + 8 = 12 Sommare i valori dei commutatori
-> Indirizzo del gruppo di deviatoi 12
12 x 4 - 3 = 45 Calcolo dei singoli indirizzi dei deviatoi
-> Singoli indirizzi dei deviatoi 45 – 48
I 4 deviatoi collegati hanno i singoli indirizzi
dei deviatoi da 45 sino a 48.
1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
